Manuel d’utilisation

CUTTER 105 CT

Notice originale

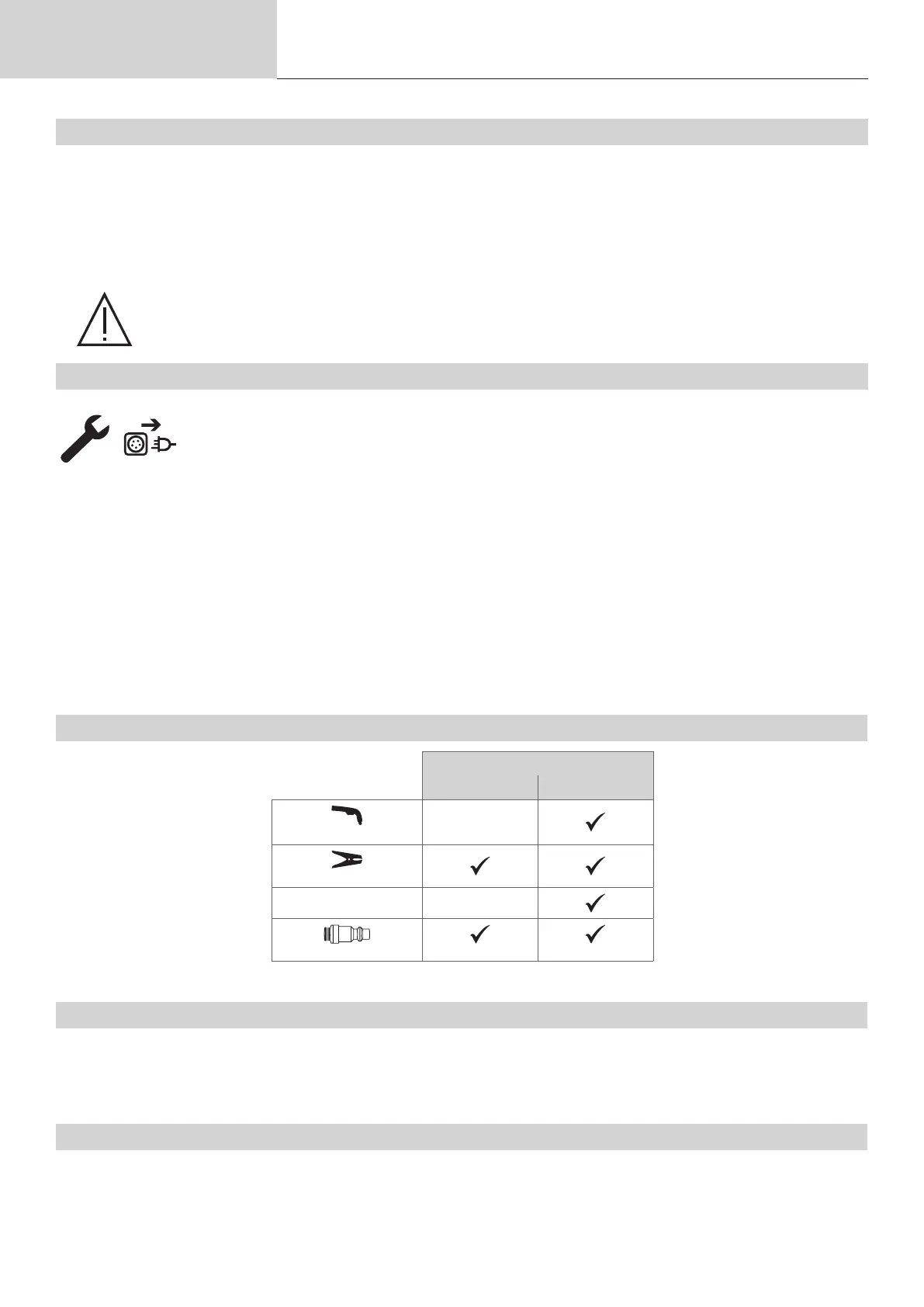

INSTALLATION DU MATÉRIEL

• Mettre la source de courant de coupage sur un sol dont l’inclinaison maximum est de 10°.

• Prévoir une zone su󰀩sante pour aérer la source de courant de coupage et accéder aux commandes.

• Ne pas utiliser dans un environnement comportant des poussières métalliques conductrices.

• La source de courant de coupage doit être à l’abri de la pluie battante et ne pas être exposée aux rayons du soleil.

• Le matériel est de degré de protection IP23, signiant :

- Une protection contre l’accès aux parties dangereuses des corps solides de diam ≥12.5mm et,

- Une protection contre la pluie dirigée à 60% par rapport à la verticale.

Le matériel peut être utilisé à l’extérieur en accord avec l’indice de protection IP23.

Les câbles d’alimentation, de rallonge et de coupage doivent être totalement déroulés an d’éviter toute surchau󰀨e.

Le fabricant n’assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation

incorrecte et dangereuse de ce matériel.

ENTRETIEN / CONSEILS

• L’entretien ne doit être e󰀨ectué que par une personne qualiée. Un entretien annuel est conseillé. Couper l’alimentation en

débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l’intérieur, les tensions et intensités sont

élevées et dangereuses.

• Régulièrement, enlever le capot et dépoussiérer à la sou󰀪ette. En proter pour faire vérier la tenue des connexions électriques avec un outil isolé

par un personnel qualié.

• Contrôler régulièrement l’état du cordon d’alimentation. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service

après-vente ou une personne de qualication similaire, an d’éviter un danger.

• Laisser les ouïes de la source de courant de coupage libres pour l’entrée et la sortie d’air.

• Ne pas utiliser cette source de courant/tension de coupage pour dégeler des canalisations, recharger des batteries/accumulateurs ou démarrer des

moteurs.

• Vérier que le corps de la torche ne présente pas de ssures ni de ls exposés.

• Vérier que les consommables sont bien installés et pas trop usés.

INSTALLATION – FONCTIONNEMENT PRODUIT

Seul le personnel expérimenté et habilité par le fabricant peut e󰀨ectuer l’installation. Pendant l’installation, s’assurer que le produit est déconnecté du

réseau. Il est recommandé d’utiliser les câbles de coupage fournis avec l’appareil an d’obtenir les réglages optimum du produit.

MATÉRIEL LIVRÉ AVEC

CUTTER 105 CT

081093 081109

6 m

4 m - 16 mm²

kit de démarrage

raccords pneumatiques

8 mm + 10 mm 8 mm + 10 mm

Les accessoires livrés avec le produit doivent être utilisés seulement avec ce produit.

DESCRIPTION

Le CUTTER 105 CT est une source de coupage et gougeage plasma triphasée.

Elle permet :

- le coupage de tous métaux

- le gougeage sur tous métaux

Ces deux procédés requièrent l’emploi de consommables appropriés ainsi que l’emploi d’air comprimé ou d’azote.

DESCRIPTION DU MATÉRIEL (I)

1- Interface homme machine 7- Commutateur marche / arrêt

2- Connecteur de la torche Plasma 8- Cable d’alimentation (5 m)

3- Molette de réglage de la pression 9- Emplacement pour raccord pneumatique

4- Potentiomètre de réglage de l’intensité 10- Filtre

5- Douille de raccord de la pince de masse 11- Trappe d’installation du kit CNC-1 (optionnel, ref. 039988)

6- Trappe boite accessoire
