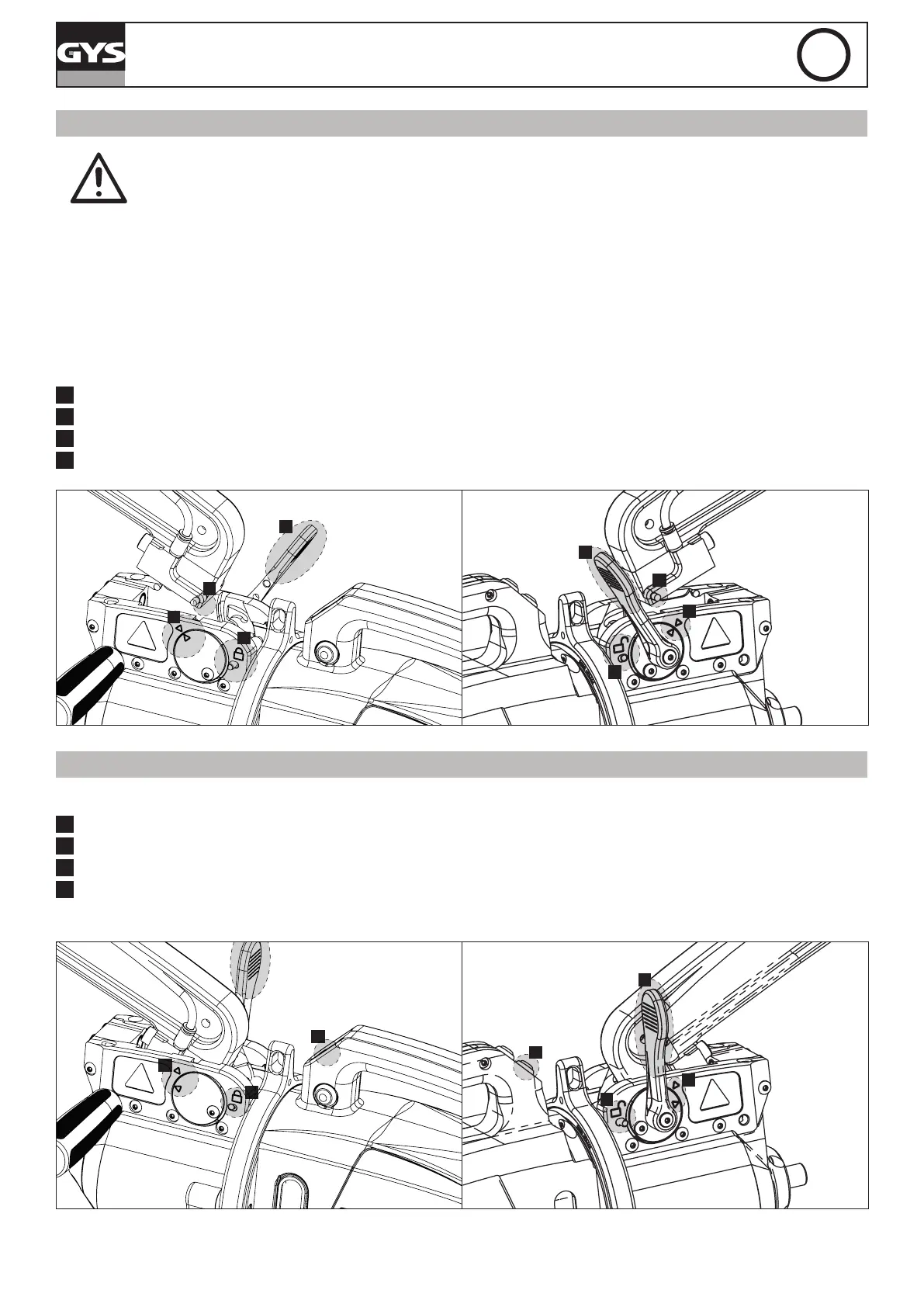

MONTAJE Y CAMBIO DE BRAZOS DE LA PINZA G

La garantía no cubre anomalías y deterioros debidos a un mal montaje de los brazos de la pinza en G.

IMPORTANTE:

- no utilice grasa con cobre sobre los brazos.

- mantenga la base y el soporte de los brazos y la pinza limpios para favorecer un buen paso de corriente entre las piezas en contacto.

- En caso de no usar la máquina durante un periodo prolongado, almacene la máquina con un brazo montado sobre la pinza para evitar polvo sobre

el soporte del brazo.

Procedimiento de cambio de brazos:

Durante el reemplazo de brazos sobre la pinza, la bomba del circuito de refrigeración debe estar cerrado. Para ello, colóquese en modo «Ajuste de

pinza» sobre la máquina, el testigo rojo se enciende sobre el botón de la pinza (IMAGEN 2 - 12) indicando que la bomba se p96-ha detenido. El electrodo

se retracta en la pinza para permitir la retracción del brazo.

1

El pestillo sobresale con el candado cerrado

2

La palanca debe estar en el tope posición trasera (~120°)

3

Las echas deben estar alineadas

4

Incline el brazo alrededor de 15º y retírelo de su emplazamiento (los pasadores deben deslizarse en la ranura).

1

4

3

2

1

3

4

SOBREAPERTURA MECÁNICA DEL BRAZO

Para abrir el brazo y acceder con mayor facilidad a la carrocería, accione la sobreapertura presionando sobre el botón de la pinza (IMAGEN 2 - 10).

1

Presione sobre el botón (Imagen 2 -10)

2

El pestillo sobresale del lado del candado abierto

3

La palanca debe estar abierta (~90°) en el tope del pestillo.

4

Las echas no deben estar alineadas.

Incline el brazo.

4

2

3

1

2

4

3

1
