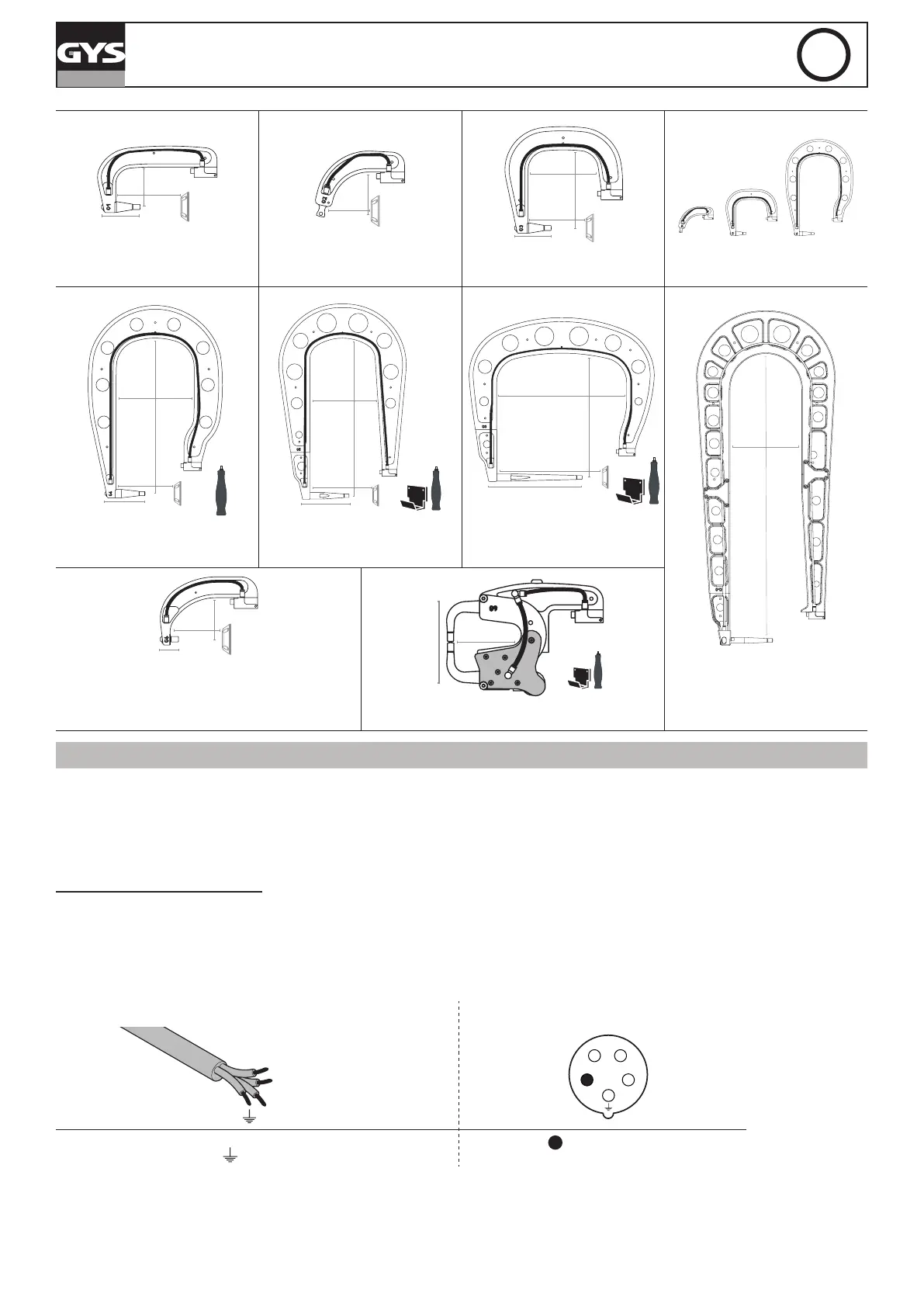

BMW C7502655 - GYSPOT PTI GENIUS

100

180

100

205

180

154

G1 (550 daN) - ref. 022768 INCLUS G2 (300 daN) - ref. 022775 G3 (550 daN) - ref. 022782 G2 + G3 + G4 - ref. 022898

500

250

128

180

600

250

177

235

430

450

324

384

1000

250

G4 (550 daN) - ref. 022799

G5 (550 daN) (6.25 kg) - ref. 022805

G10 (400 daN) (5 kg) - ref. 067165

G8 (550 daN) - ref. 022836

117

100

140

115

G6 (550 daN) - ref. 022812 G9 + X1 (550 daN) - ref. 022881 - X1 (550 daN) - ref. 050501 G12 (550 daN) - ref. 075238

VERSORGUNG

• Dieses Gerät darf ausschließlich an einer dreiphasigen 200V/240V (50-60 Hz) Steckdose mit Schutzleiter, abgesichert mit einem Sicherungsautoma-

ten Typ D ≥ 50 A (oder Neoz Sicherung aM Typ), betrieben werden.

Der dauerhafte Versorgungsstrom (I1p oder ILp) ist im Abschnitt «Elektrische Daten» angezeigt und entspricht der maximalen Einsatzbedingungen.

Beachten Sie, dass die Versorgung und der Schutz (Sicherung und/oder Ausschalter) Ihres Stromnetzes mit dem erforderlichen Strom kompatibel sein

muss. In Ländern mit abweichender Netzversorgungswerten kann ein Tausch des Netzsteckers erforderlich sein, um die maximale Leistung abrufen

zu können.

• Empfohlen auf der Netzleitung:

Um den Spannungsabfall in der Versorgungsleitung zu begrenzen und das Risiko einer Trennung der Schutzeinrichtung zu vermeiden, ist es unerlässlich, das Gerät

an eine «dedizierte» Steckdose anzuschließen. Dieser Stecker muss an die Schalttafel angeschlossen werden und darf nur an dieses Gerät angeschlossen werden.

Prüfen Sie den Querschnitt des Kabels, das die Anschlussbuchse erreicht: 4 x 16 mm² (6 AWG). Wenn die Netzleitung vom Panel länger als 10 m ist,

verwenden Sie einen Leiterquerschnitt von 25 mm² (4 AWG). Wenn Sie ein Verlängerungskabel verwenden, verwenden Sie einen Leiterquerschnitt

von 16 mm² (6 AWG) und 25 mm² ( 4 AWG) wenn die Länge der Leitung + Verlängerungskabel > 10 m ist.

Bei Verwendung eines Verlängerungskabels muss es eine Länge und einen Querschnitt aufweisen, die der Spannung des Gerätes entsprechen.

Verwenden Sie ein Verlängerungskabel, das den nationalen Vorschriften entspricht.

Netzkabel 230 V Steckdose / 3 Phasen + Erdung

L1 : Phase 1

L2 : Phase 2

L3 : Phase 3

: Erdung (Grün/Gelb oder Grün)

Neutral (nicht benutzt)

• Die Schweißstromquelle verfügt über einen Über- und Unterspannungsschutz, welcher das Gerät beim Überschreiten der zulässigen Netzspannung

(+ / - 15%) oder für den Fall, dass keine Phase in den Stand-By-Modus schaltet. Eine Fehlermeldung erscheint im Bedienfeld.

• Die Druckluftzufuhr sollte zum störungsfreien Betrieb 8 Bar (116 Psi) mit ausreichender Literleistung betragen (trockene Luft). - Anschluß an der

Geräterückseite. Druckluftanschlüsse unterhalb 4 Bar (58 Psi) oder oberhalb 10 Bar (145 Psi) sind zum Betrieb dieser Anlage nicht geeignet.
