64
BMW C7502655 - GYSPOT PTI GENIUS
DE
AUFBAU UND FUNKTION
Das Gerät darf nur von qualizierten und befugten Personen montiert und in Betrieb genommen werden. Der Aufbau darf nur im ausgeschalteten,
nicht angeschlossenen Zustand vorgenommen werden. Serien- oder Paralellanschlüsse von Generatoren sind untersagt.
BESCHREIBUNG (ABB.1)
Diese Anlage wurde konzipiert, um folgende Funktionen bei Karosseriereparaturen zu erfüllen:
- Punktschweißen mit pneumatischer Zange
- Schweißen mit dem Stoßpunkter (Pistole),
- Anschweißen von Bolzen, Nieten, Unterlegscheiben, Grobgewindebolzen,
- Ausbeulen von kleinen Beschädigungen (Beulen, Dellen, Hagelschäden).
1- SD-Kartenleser 6- Leitungsschutzschalter
2- Bedienfeld 7- Netzleitung
3- Kühleinheit 8- Behälterverschluss
4- Halterung für Verriegelung des Auslegers 9- Kühlüssigkeitsfüllstandanzeige
5- Filterdruckminderer
BESCHREIBUNG DER ZANGE (ABB. 2)
1- Ver-/Entriegelungshebel für Bügel 7- Verriegelung
2- Auswechselbarer Arm 8- Ver-/Entriegelungshebel für Orbitalführung
3- Orbitalführung 9- Önungstaste
4- Schlauchkörper 10- Taste Monopunkschweißen
5- Önungselektrode 11- Taste Fernregelung
6- Seitengri 12- Hebel zur Steuerung der Vorbauhöhe
Überönen: durch Drücken der Taste (ABB 2 - 10) wird die bewegliche Elektrode der Zange von 20mm auf 80mm Önung zurück gezogen um
eine bessere Zugänglichkeit zur Schweißposition zu ermöglichen.

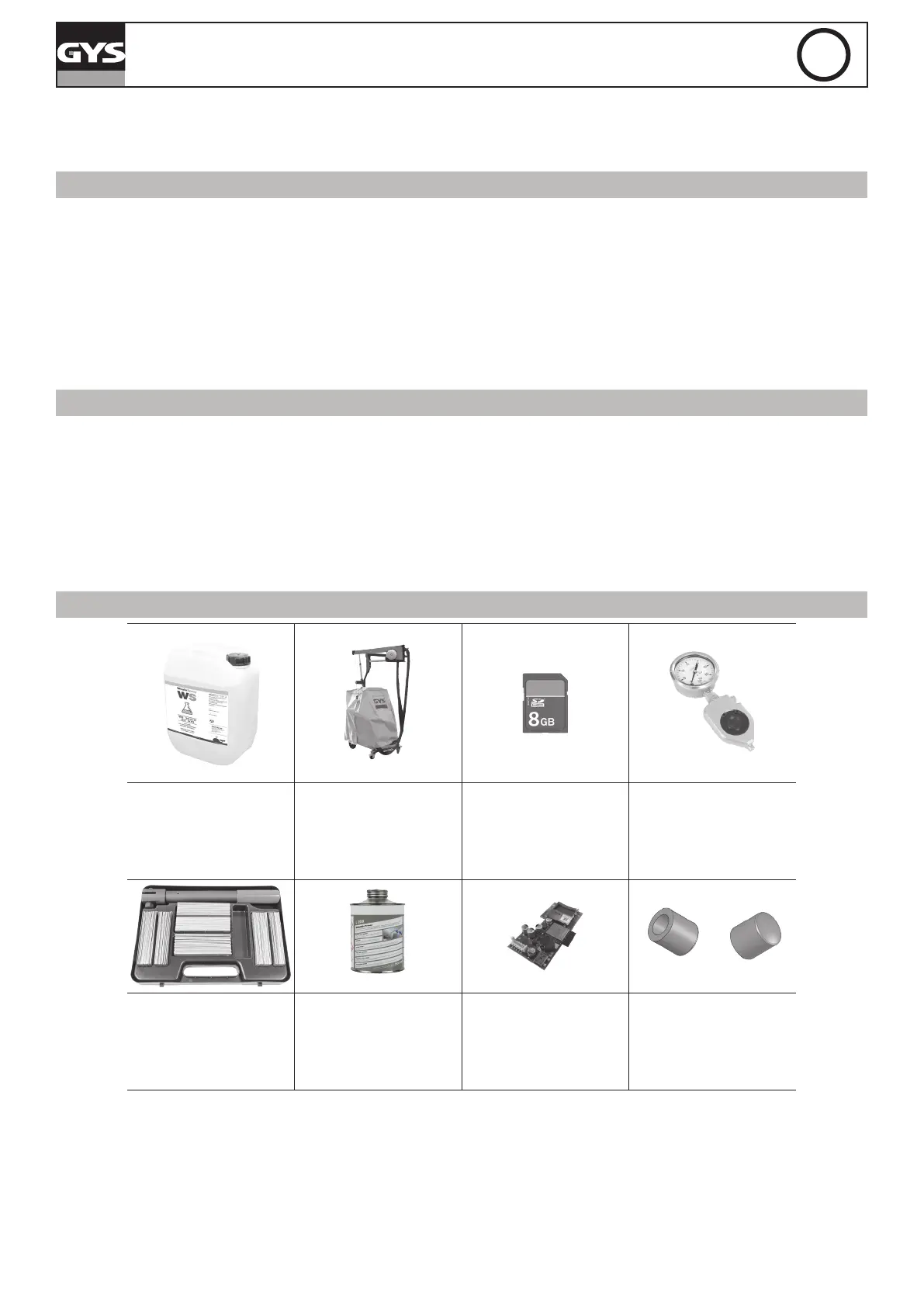

ZUBEHÖR UND OPTIONEN
Kühlmittel Schutzhaube
SD-Karte mit Programmen
INKLUSIVE
Kraftsensor
5 l : 062511
10 l : 052246
077126 050914 052314
Schweißtestkoer
Primäre schweissung
korrosionsschutz
500 ml
Kit renove wi
BMW - 6 CAPS TYPE A-32 -
Ø 16mm
050433 076822 070691 085664
