BMW C7502655 - GYSPOT PTI GENIUS

INSTALLATION – FONCTIONNEMENT PRODUIT

Seul le personnel expérimenté et habilité par le fabricant peut eectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté

du réseau. Les connexions en série ou en parallèle de générateurs sont interdites.

DESCRIPTION DU MATÉRIEL (FIG-1)

Cet appareil a été conçu pour eectuer les opérations suivantes en carrosserie :

- soudure par points de tôles avec une pince pneumatique,

- soudure de tôles au pistolet,

- soudure de clous, rivets, rondelles, goujons, moulures,

- élimination de bosses et d’impacts (impacts de grêle avec option pince tire-creux).

1- Lecteur de carte SD 6- Disjoncteur de mise sous tension

2- Interface Homme Machine (IHM) 7- Cable secteur

3- Groupe froid 8- Bouchon de remplissage

4- Support verrouillage potence 9- Jauge du liquide de refroidissement

5- Manomètre

DESCRIPTION DE LA PINCE G (FIG-2)

1- Levier de verrouillage/deverrouillage du bras 7- Loquet de verrouillage

2- Bras interchangeable 8- Levier de verrouillage/deverrouillage du gyroscope

3- Gyroscope 9- Bouton de surouverture

4- Corps pneumatique 10- Bouton de soudage point

5- Electrode de surouverture 11- Bouton de réglage des paramètres à distance

6- Poignée latérale 12- Levier de commande hauteur de la potence

Surouverture : par appui sur le bouton (FIG 2 - 10), la surouverture de la pince peut être activée. L’électrode se rétracte dans la pince laissant un

dégagement de 80 mm pour accéder à la zone à souder, au lieu des 20 mm au repos.

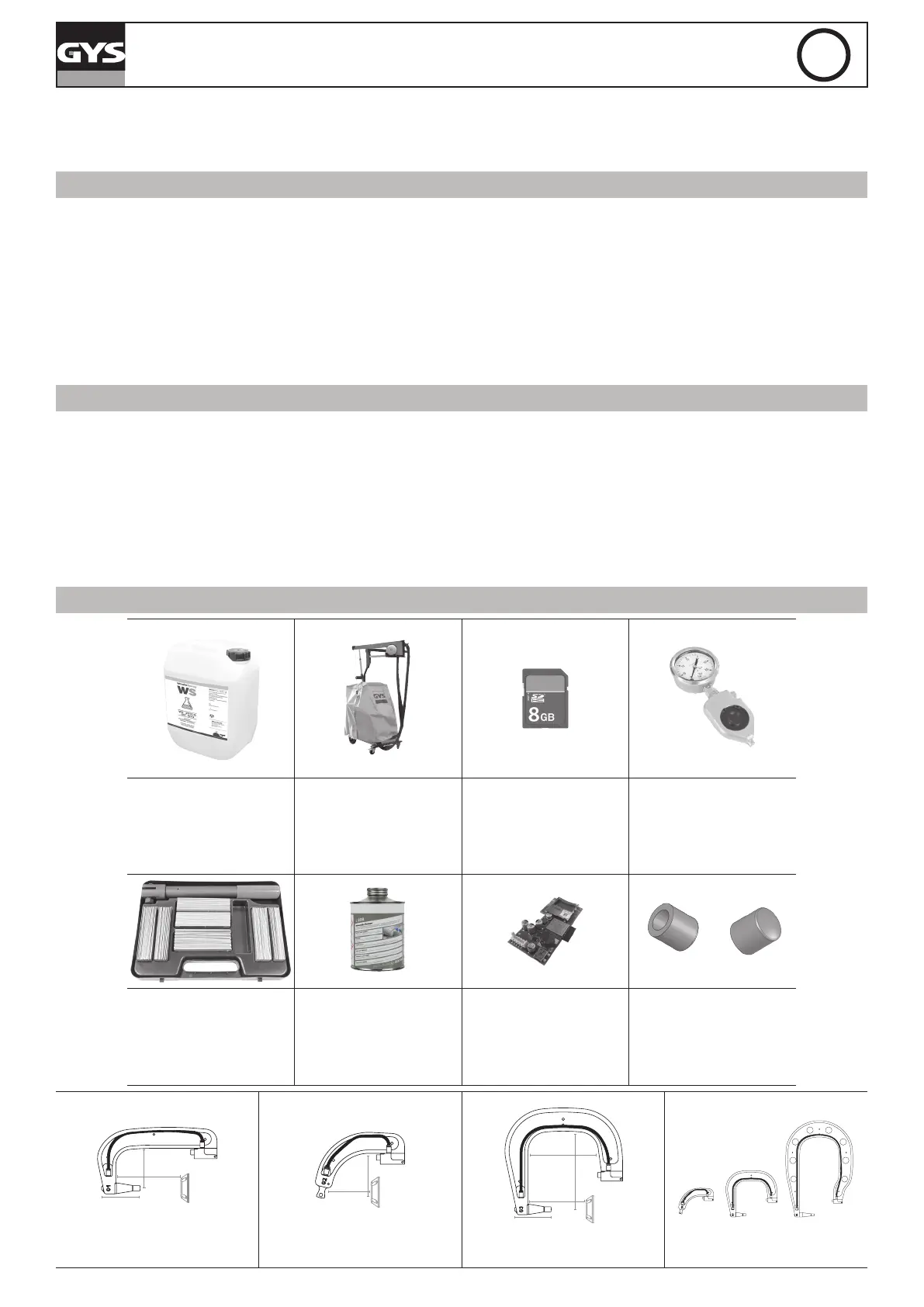

ACCESSOIRES ET OPTIONS

Liquide de

refroidissement

Housse de protection

Carte SD avec

programmes

INCLUS

Capteur d’eort

5 l : 062511

10 l : 052246

077126 050914 052314

Valise de test de soudure

Primaire de soudage

anti-corrosion - 500ml

Kit renove wi

BMW - 6 CAPS TYPE A-32 -

Ø 16mm

050433 076822 070691 085664

100

180

96

100

93

205

180

96

154

G1 (550 daN) - ref. 022768 INCLUS G2 (300 daN) - ref. 022775 G3 (550 daN) - ref. 022782 G2 + G3 + G4 - ref. 022898

FR
