BMW C7502654 - GYSPOT PTI GENIUS

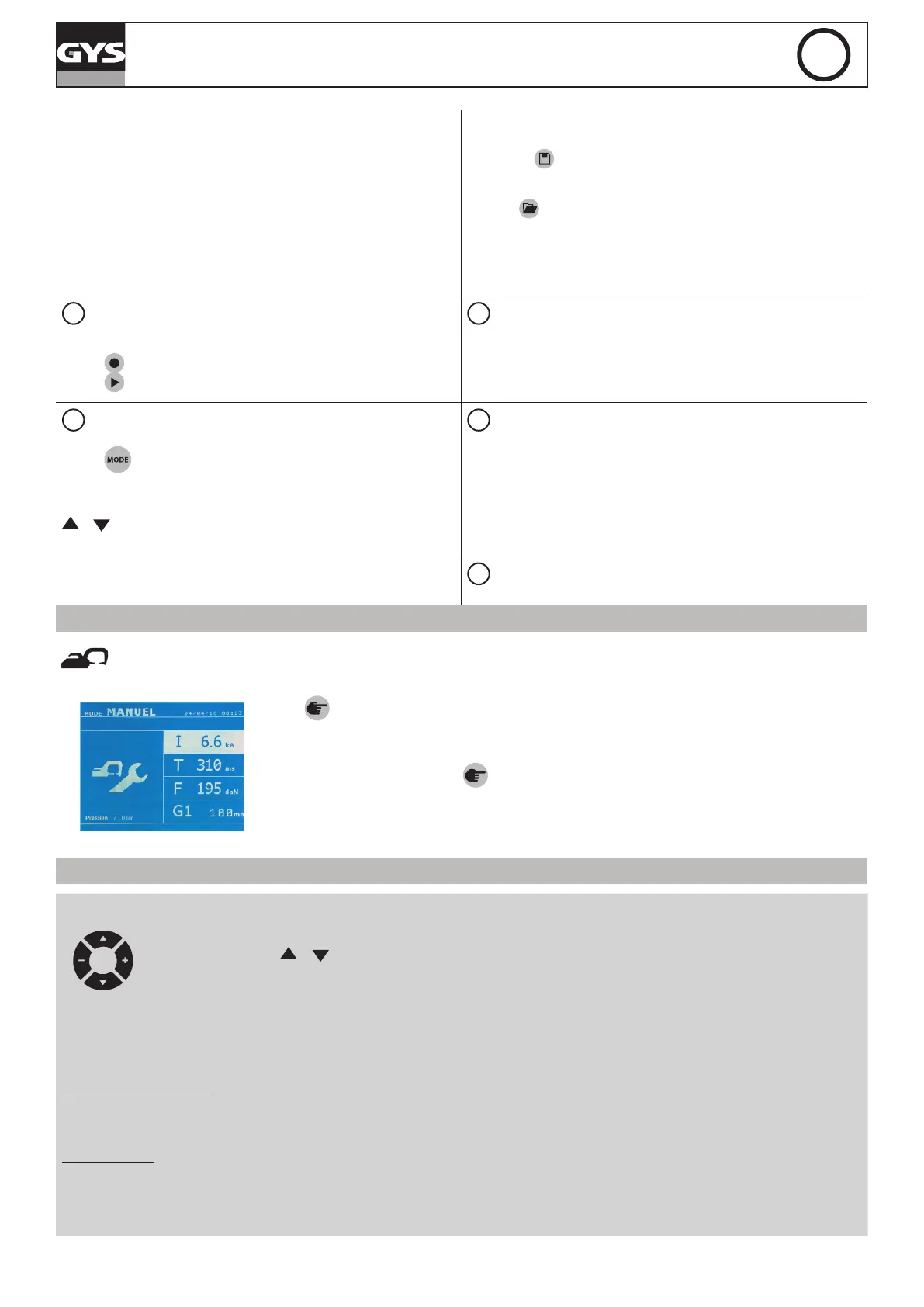

• Una semplice pressione sul tasto permette di scegliere tra la modalità

pinza, pistola o « regolazione pinza ».

• Una pressione di 2 secondi sul tasto permette di ritornare nella moda-

lità « Auto » partendo da altre modalità.

• Una pressione di 2 secondi sul tasto azzerra il contatore dei punti

quando questo è attivo.

• Una pressione di 2 secondi sul tasto permette di ritornare alla moda-

lità «Regolazione»

• Due tocchi brevi successivi cancellano la lista che èattiva sullo

schermo nella modalità visualizzazione deglielenchi.

• Un tocco breve sul tasto nella modalità memorizzazione dei program-

mi cancella il programma selezionato.

• La touche

permette di salvaguardare una regolazione della

macchina (parametri che sono stati impostatinella modalità manuale :

intensità, tempi e forza di serraggio).

• Il tasto

permette di ristabilire una regolazione con lo stesso

nome. si mette automaticamente in modalità manuale con i parame-

tri di saldatura (intensità, tempi e forza di serraggio) e l’attrezzatura

(pinza o pistola protetti).

Registrazione di un rapporto

Regolazione dello spessore della lamiera

Questa funzionalità è dettagliata nel capitolo corrispondente.

Il tasto permette di attivare o menola scrittura di un rapporto.

Il tasto permette di visualizzare la serie dipunti eettuati.

Il valore di questa regolazione stabilisce lo spessore delle lamiere La

scelta dello spessore si fa con i tasti+ e -, gli spessori disponibili sono

0.6, 0.8, 1.0, 1.2, 1.5, 1.8, 2.0, 3.0 mm.

Utilizzo deile modalità

Regolazione del tipo di lamiera

Il tasto permette di muoversi in tutti i modi di saldatura. Pre-

mendo a lungo il tasto mode si attiva la modalità di congurazione, che

permette di selezionare la lingua, impostare la data e attivare l’allarme

acustico «corrente troppo bassa» o «pressione troppo bassa». I tasti (

o ) sono usati per selezionare il valore da modicare e i tasti +

e - sono usati per aumentare o diminuire la selezione.

Questo parametro permette di scegliere in 4 grandi famiglia : Acciaio

rivestito, Acciaio HLE/THLE, Acciaio UHLE e acciaio al boro/USIBOR.

Questo parametro è anche modicabile con i tasti + e –.

Regolazione del braccio utilizzato

REGOLAZIONE PINZA IN G

Bloccare il braccio in G utilizzando la leva di serraggio (FIG 2-1).

Il tasto permette di selezionare la funzione regolazione pinza. La funzione «regolazione pinza» permette

di ssare la pinza e applicare la forza di serraggio programmata agli elettrodi senza far passare la corrente.

La pinza resta chiusa ntanto che l’operatore preme il pulsante. Questa funzione consente di vericare il

centraggio delle ghiere.

Una pressione di 2 secondi sul tasto

permette di ritornare nella modalità Auto.

Per il GYSPOT BP LG, mettersi sistematicamente in questa modalità per arrestare la pompa al momento di

cambiare il braccio.. L’elettrodo si ritrae nella pinza. La spia rossa sul bottone (FIG 2-12) si accende indi-

cando che la pompa è spenta.

I DIFFERENTI MODI DI SALDATURA

Per tutte le modalità :

I tasti di spostamento ( o ) permettono di selezionare i parametri da modicare. Ciascuna regolazione si eettua premendo

sui tasti laterali + e -.

Il tasto (FIG 2-12) della pinza permette la regolazione a distanza dei parametri di saldatura (spessore, tipo di acciaio):

- Pressione lunga: cambiamento di parametro (passaggio da un parametro all’altro).

- Pressione corta: modica del valore del parametro.

Per cambiare braccio (G1 -> G2 per esempio), l’utilizzatore deve imperativamente passare attraverso la tastiera della macchina.

Pressione rete insuciente:

Se la pressione d’entrata è insuciente per assicurare la forza di serraggio richiesta, la macchina indica prima del punto con messaggio di errore

seguente: PRESSIONE RETE INSUFFICIENTE Una seconda pressione sul pulsante permette di « forzare » l’esecuzione del punto che si eectua

allora con la pressione disponibile.

Corrente debole:

Se la corrente ottenuta durante il punto è inferiore al valore della consegna (<6%), la macchina indica una volta eettuato il punto, un messaggio

d’avvertimento «corrente debole» la quale indica che il punto è da vericare.

In tutti i casi, un messaggio appare alla ne del punto al ne di indicare l’intensità e la pressione misurata. Questo messaggio resta visualizzato sullo

schermo no a che l’utilizzatore non preme sulla tastiera o realizza un punto premendo sul pulsante di saldatura.
