BMW C7502654 - GYSPOT PTI GENIUS

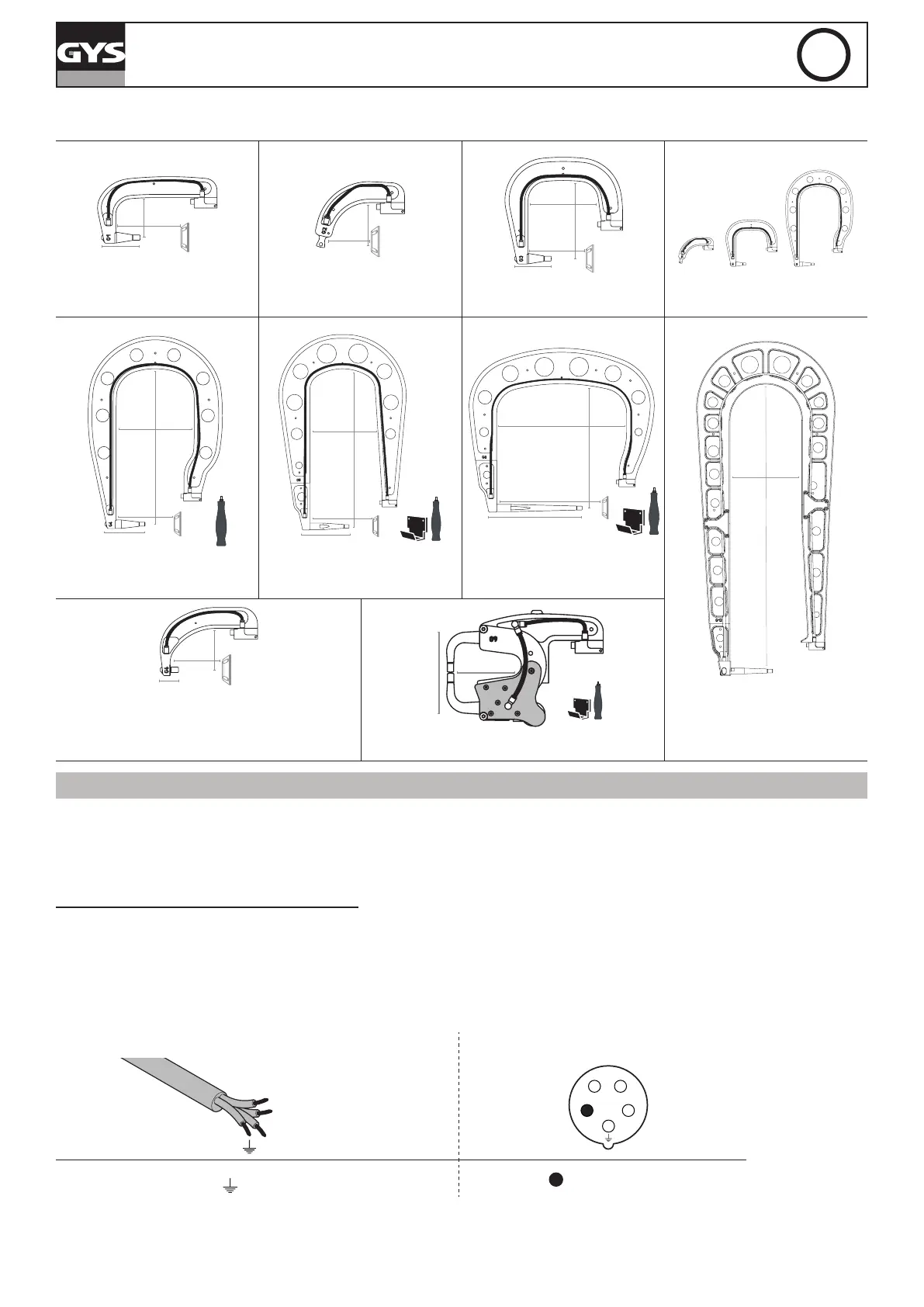

Questi bracci opzionali sono forniti con tappi di Ø 13 mm. Per le riparazioni su BMW/ MINI, i tappi devono essere sostituiti dal tipo A-32 - Ø 16 mm

- rif. 085664.

100

180

100

205

180

154

G1 (550 daN) - ref. 022768 INCLUS G2 (300 daN) - ref. 022775 G3 (550 daN) - ref. 022782 G2 + G3 + G4 - ref. 022898

500

250

128

180

600

250

177

235

430

450

324

384

1000

250

G4 (550 daN) - ref. 022799

G5 (550 daN) (6.25 kg) - ref. 022805

G10 (400 daN) (5 kg) - ref. 067165

G8 (550 daN) - ref. 022836

117

100

140

115

G6 (550 daN) - ref. 022812 G9 + X1 (550 daN) - ref. 022881 - X1 (550 daN) - ref. 050501 G12 (550 daN) - ref. 075238

ALIMENTAZIONE

- Questo apparecchio deve essere azionato esclusivamente da una presa di corrente trifase 400V (50-60 Hz) con terra di protezione, protetta da un

interruttore di tipo D ≥ 25 A (o da un fusibile Neoz tipo aM).

La corrente di alimentazione permanente (I1p o ILp) è indicata nella sezione «Dati elettrici» e corrisponde alle condizioni operative massime. Notate

che l’alimentazione e la protezione (fusibile e/o interruttore) della vostra rete elettrica devono essere compatibili con la corrente richiesta. In paesi con

diversi valori di alimentazione di rete, potrebbe essere necessario sostituire la spina di rete per accedere alla massima potenza.

• Raccomandazione sulla linea di alimentazione:

Al ne di limitare la caduta di tensione nella linea di alimentazione ed evitare qualsiasi rischio di scollegamento della protezione, è indispensabile

collegare l’apparecchiatura ad una presa «dedicata». Questa spina deve essere collegata al quadro elettrico e alimentare solo questa apparecchiatura.

Controllare la sezione del cavo che arriva alla presa di collegamento: 4 x 6 mm². Se il cavo di rete dal pannello è più lungo di 10 m, utilizzare una

sezione del conduttore di 10 mm². Se usate un cavo d’estensione, usate una sezione di conduttore di 6 mm² (10 mm² se la lunghezza della linea +

cavo d’estensione è > 10m).

Quando si usa una prolunga, questa deve avere una lunghezza e una sezione corrispondenti alla tensione del dispositivo. Usare una prolunga

conforme alle norme nazionali.

Cavo corrente File 400V/ 3 fasi + terra

L1 : fase 1

L2 : fase 2

L3 : fase 3

: Terre terra (verde/giallo o verde)

Neutro (non utilizzato)

• La sorgente di corrente di saldatura si mette in protezione se la tensione d’alimentazione è inferiore o superiore al 15% di o delle tensioni specicare

(un codice appare sul display).

• Per ottenere il funzionamento ottimale dell’attrezzatura, vericare che il circuito d’aria compressa possa fornire 8 bar (116 Psi) poi collegare la rete

d’aria compressa nella parte posteriore del dispositivo. Il dispositivo non dev’essere utilizzato con una rete d’aria con pressione inferiore a 4 bar (58

Psi) o superiore a 10 bar (145 Psi).
