02.05.2022
30 31

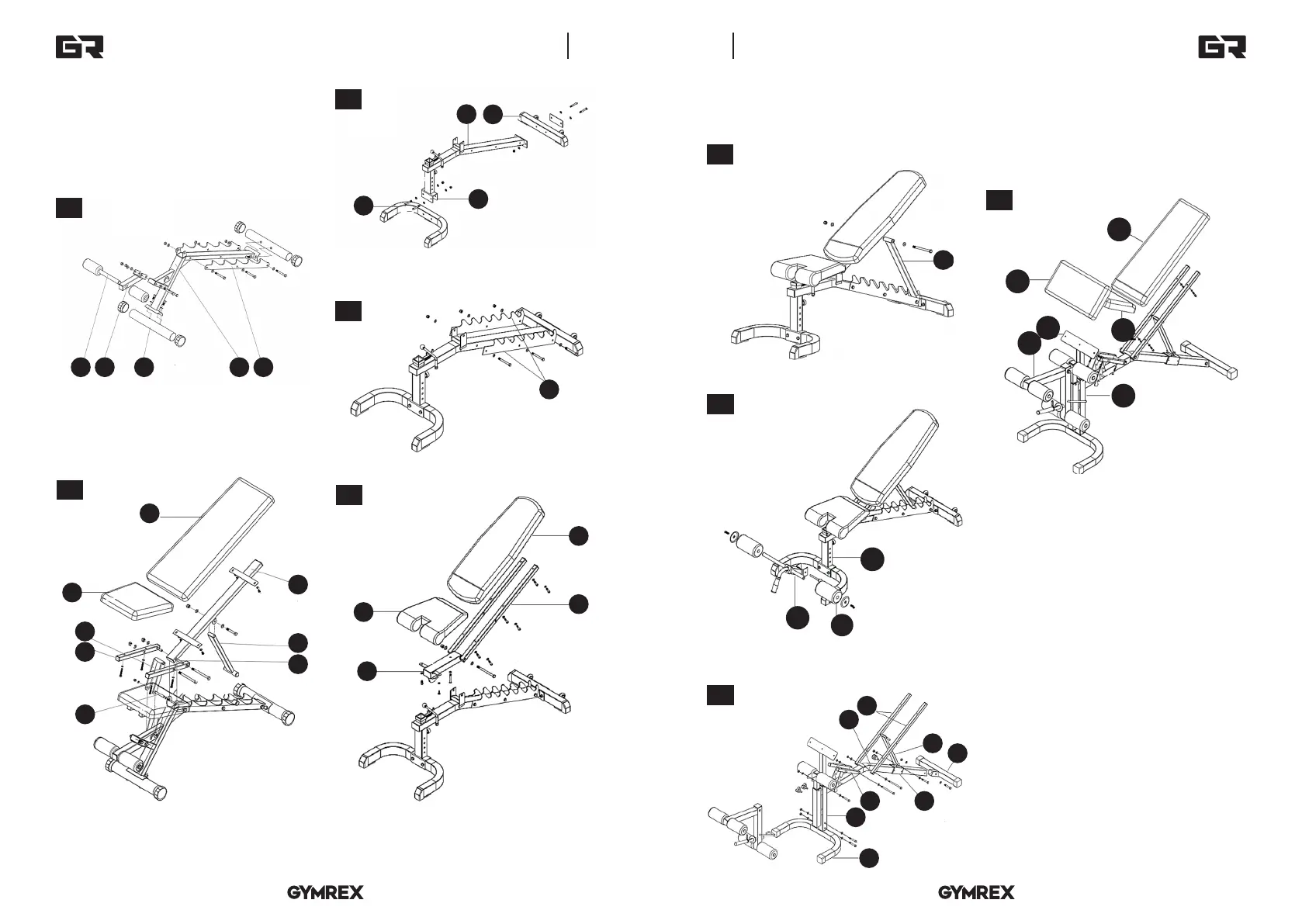

3.3.2. PER IL MODELLO GR-TB 56:
3.3.2.FÜR MODELL GR-TB 56
a) Avvitare lo stabilizzatore B al telaio A.
b) Fissare i tappi ai lati dello stabilizzatore.
c) Montare i bracci della leva gamba D e poi avvitare la
leva gamba C al telaio A.
d) Avvitare la guida di regolazione E su entrambi
i lati del telaio A. Assicurarsi che le scanalature su
entrambi i lati siano parallele tra loro.
a) Avvitare le stae di montaggio del sellino H al telaio F.
b) Avvitare la barra di regolazione G al telaio F.
c) Avvitare la staa di regolazione I alle stae del sellino
H e poi al telaio A.
d) Avvitare il sellino [2] e poi lo schienale [1].
a) Avvitare lo stabilizzatore [1] al telaio [3] utilizzando la
staa di montaggio [2] all‘estremità del telaio.
b) Avvitare l‘altro stabilizzatore dell‘attrezzo all‘altra
estremità del telaio [4].
ABCD E
1
2
1
2
I
F
G
K
H
J
1
3
4
1
2
2
5
a) Avvitare le guide di regolazione dell‘angolo dello
schienale [5] al telaio dell’attrezzo.
a) Avvitare la staa del sellino [6] al telaio dell‘attrezzo.
b) Avvitare i supporti dello schienale [8] alla staa del
sellino.
c) Dopo aver montato i supporti, avvitare il sellino [7] e
lo schienale [9].
a) Avvitare la leva gamba [11] nei punti segnati sotto il
sellino [12] e poi ssare le spugne [13].
a) Avvitare la staa del poggiagambe [1] allo
stabilizzatore [2].
b) Fissare la staa del sellino [3] e le stae dello
schienale [4] nel telaio dell‘attrezzo [5] con delle viti.
c) Montare la barra di regolazione dell‘angolo dello
schienale [7] tra i supporti dello schienale e il
morsetto [6].
d) Avvitare l‘altro stabilizzatore [8] all‘altra estremità del
telaio dell‘attrezzo.
a) Sul retro dello schienale, avvitare la barra di
regolazione dello schienale [10] nel punto previsto.
3
9
8
7
6
10
4
5
11
12
13
3.3.3. PER IL MODELLO GR-TB 54:
1
1
2
3
5
4
7
8
6
3.2. PREDISPOSIZIONE AL LAVORO
POSIZIONAMENTO DELL’APPARECCHIO
L‘attrezzo deve essere sempre utilizzato su una supercie
piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata
dei bambini e delle persone con funzioni mentali, sensoriali
o intellettuali ridotte, con uno spazio libero intorno
all‘attrezzo misurato dalla larghezza delle braccia aperte.
3.3. MONTAGGIO DELL‘APPARECCHIO
3.3.1. PER IL MODELLO GR-TB 53:
a) Avvitare:
• la leva gamba [9] al telaio anteriore dell’attrezzo [10],
• il sellino [11] alla staa del sellino,
• il poggiagambe [12] al supporto [13],
• lo schienale [14] ai supporti dello schienale.
12
14
10
11
13
9
2
3.4. LAVORO CON L’APPARECCHIO
ATTENZIONE: Prima di iniziare l‘esercizio sulla panca,
controllare che non sia danneggiata, stringere i bulloni (se
necessario) e pulire lo schienale e le altre parti che vengono
a contatto con il corpo (ad esempio le impugnature) per
evitare che parti del corpo scivolino.
3.4.1. REGOLAZIONE DELL‘ANGOLO DELLO SCHIENALE:
a) Rimuovere la barra di regolazione dalla scanalatura
della guida di regolazione.
b) Inserire la barra nella scanalatura corrispondente
all‘angolo di inclinazione desiderato.
PER IL MODELLO GR-TB 54:
a) Allentare la vite del morsetto sulla guida di
regolazione sul retro dello schienale e regolare
l‘angolo. Quando l‘angolo desiderato è stato
raggiunto, stringere la vite del morsetto.
