ROMÂNĂ
Instalarea deflectorului de aer
În timpul utilizării cu filtrul de carbon, aparatul
este dotat cu deflector de aer cu scopul de a
elibera din nou aerul care este curățat cu filtru
de carbon din orificiul perforat situat pe tub.
Asamblați deflectorul de aer urmând instrucți-
unile menționate mai jos.

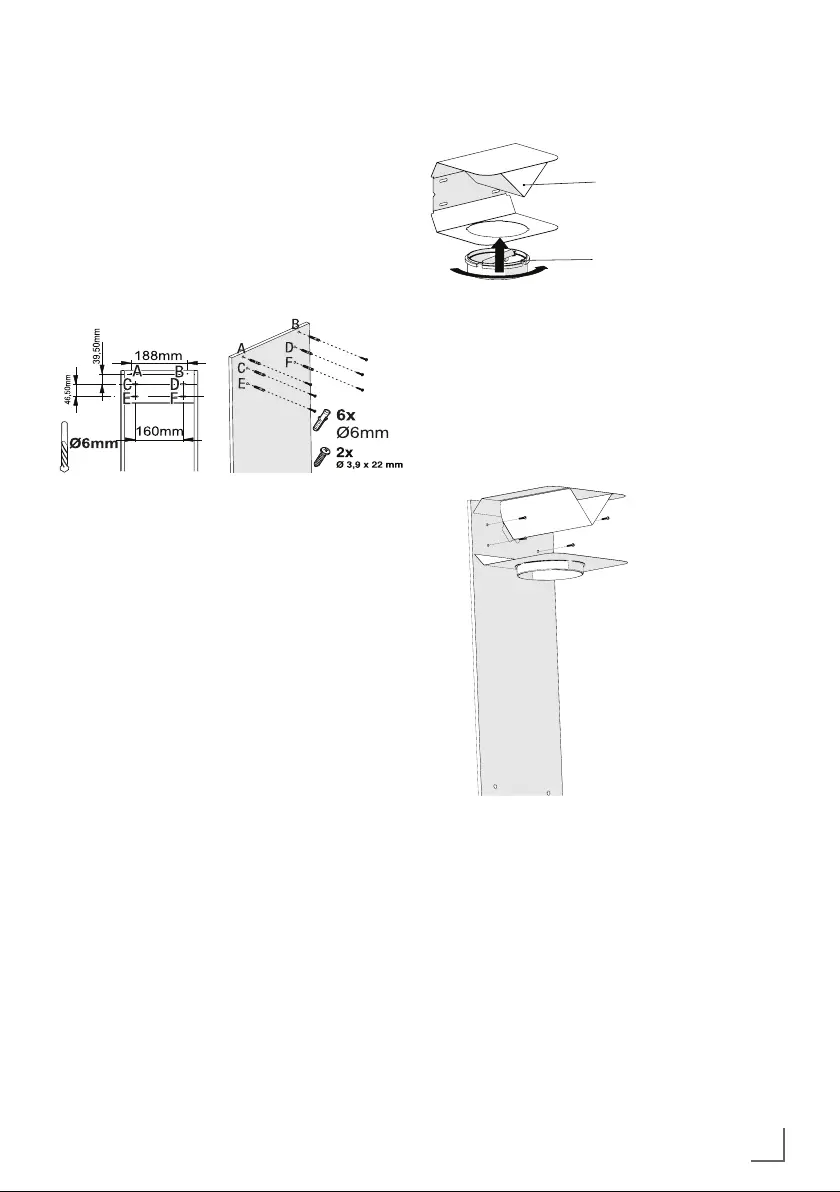

(Fig. 13)
Există o filă în mijlocul placă de conexiune
tub evacuare. Amplasați punctul de mijloc al
acestei file pe linia pe care este trasată per-
pendicular pe perete. Aliniați orizontal și mar-
cați cu un pix găurile în care va fi montată
placa de conectare (Figura 13 / A, B).
Găuriți punctele marcate cu burghiu de
Ø6mm și introduceți două dibluri de plastic
Ø6mm în găurile perforate (Figura 13 / A, B).
Fixați placa de conexiune a tubului de conec-
tare pe perete cu șuruburi 3.9x22 (Figura 13
/ A, B).
Pentru asamblarea deflectorului de aer, insta-
lați punctele C, D, E, F cu burghiu de Ø6mm și
dibluri din plastic Ø6mm (Figura 13).
Atașați adaptorul de tub din plastic, care este
inclus în pachet, în direcția deflectorului de
aer. Blocați adaptorul tubului rotindu-l în di-
recția săgeții (Figura 14).
1- Deflector de aer
2- Tub de evacuare din plastic
(Fig. 14)
(Figura 15)
Asamblați grupul deflectorului de aer cu șuru-
buri 3,9 x 22 din punctele C, D, E, F pe care
le-ați pregătit deja (Figura 13).
Asamblați corpul hotei (pagina 12 / Figura 7).
1
2
INSTALAREA APARATULUI
