61
ROMÂNĂ
INSTALAREA APARATULUI
_____________________________
A
ATENŢIE
Înainte de găurire, asigurați-vă
că nu există conducte de alimen
-
tare, gaz sau apă, în imediata
apropiere a locațiilor de găurire.
Desenați o linie de mijloc din tavan perpendicu-
lar pe marginea inferioară a hotei ().

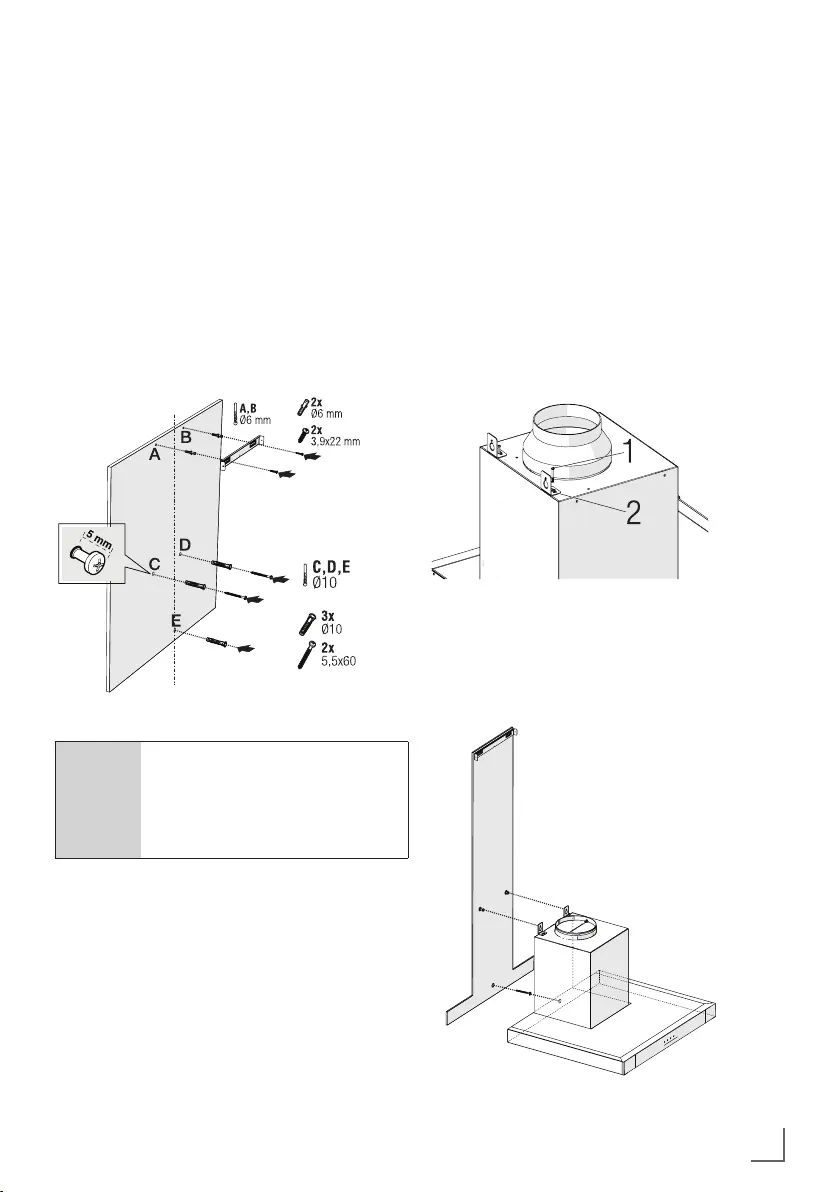

Fixați sistemul de asamblare pe perete. Pentru
punctele A și B, luați ca referință dimensiunile
maxime ale hotei și găuriți punctele A și B pe
care le-ați marcat cu un burghiu de Ø6mm și
loviți fișele de perete din plastic de Ø6mm. In
-
stalați placa de conexiune a tubului de conec-
tare pe perete cu 2 bucăți de șuruburi 3.9x22
(Figura 8).
Pentru a instala corpul hotei, găuriți punctele
C,D,E specificate în șablonul de instalare cu un
burghiu de Ø10mm și loviți diblurile din plastic
de Ø10mm în aceste puncte (Figura 8).
Instalați 2 bucăți de șuruburi de montare
5.5x60 în punctele C și D, cu un spațiu de 5
mm între capul șurubului și perete (Figura 8).
(Figura 7)
(Figura 8)
(Figura 9)
Montare pe perete
• Peretele trebuie să fie plat, drept și să aibă
o capacitate suficientă de încărcare.
• Adâncimea găurilor trebuie să corespundă
cu lungimea șuruburilor.
• Șuruburile și diblurile furnizate sunt potrivite
pentru pereți din cărămidă. Pentru alte
materiale de construcții (de exemplu, gips
carton, placă, beton poros), se folosesc dibluri
și piulițe de fixare adecvate.
Instalați două plăci agățare pe corpul hotei cu
șuruburi de montare M5x35 (Figura 8).
