ESPAÑOL
Instalación del deflector de aire
Si se adquiere la versión con filtro de car-
bón, el deflector de aire se suministrará con
el aparato con el objetivo de volver a liberar
el aire que se limpia con el filtro de carbón.
Este aire proviene de los orificios situados en
el conducto de humo. Monte el deflector de
aire como se indica a continuación.

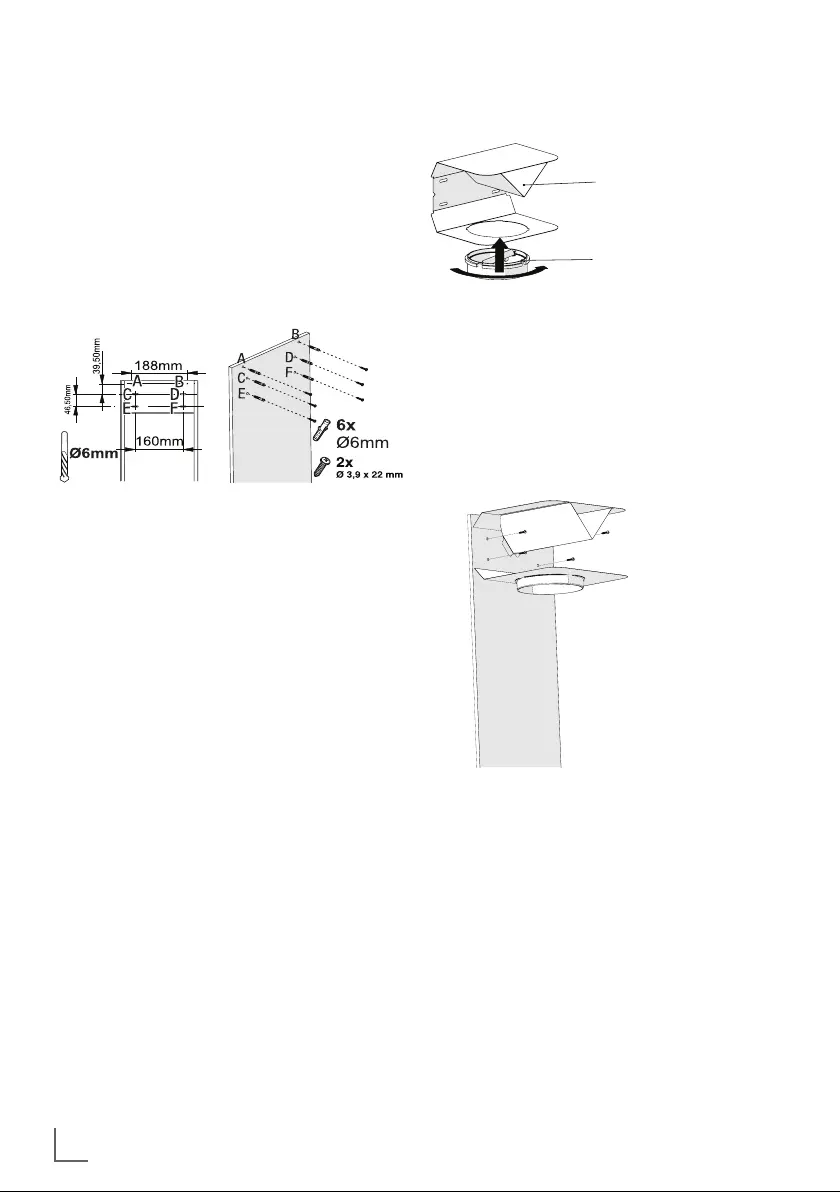

(Imagen 13)
En el medio de la placa de conexión del con-
ducto hay una pestaña. El punto medio de la
pestaña se coloca en la línea perpendicular
dibujada en la pared. Alinee horizontalmente
y marque los agujeros donde se montará la
placa de conexión con un bolígrafo (Imagen
13 / A, B).
Taladre los puntos marcados con un taladro
de Ø6mm e inserte dos tacos de plástico de
Ø6mm en los agujeros taladrados (Imagen 13
/ A, B).
Fije la placa de conexión del conducto a la pa-
red con tornillos de 3,9x22 (Imagen 13/ A, B).
Para el montaje del deflector de aire, perfore
el punto C, D, E, F con un taladro de Ø6mm
e inserte tacos de plástico de Ø6mm (Imagen
13).
Coloque el adaptador de plástico para con-
ductos de humos, que se incluye en el paque-
te, en la misma dirección del deflector de aire.
Fije el adaptador del conducto girándolo en la
dirección de la flecha (Imagen 14).
1- Deflector de aire
2. Conducto de plástico
(Imagen 14)
(Imagen 15)
Monte el deflector de aire con tornillos de 3,9
x 22 en los puntos C, D, E, F que p46-ya ha prepa-
rado anteriormente (Imagen 13).
Monte el cuerpo de la campana (Página 12 /
Imagen 7).
1
2
INSTALACIÓN DEL APARATO
