26
DEUTSCH
Positionierung des Geräts
■ Der Abstand zwischen dem Herd und der
Abzugshaube muss vor der Montage be-
rücksichtigt werden. Dieser Abstand sollte
65 cm betragen (Abbildung 6).
■ Der Abstand muss bei Gasherden von der
Oberfläche des Rostes,
■ bei Elektroherden von der Oberfläche des
Glases gemessen werden.
INSTALLATION DES GERÄTS
_________________________
A
WARNUNG!
Lesen Sie vor Beginn der Instal-
lation die Sicherheitshinweise im
Benutzerhandbuch.
A
WARNUNG!
Wird die Installation mit Schrauben
und Stabilisatoren nicht in Überein
-
stimmung mit diesen Anweisungen
durchgeführt, kann dies zu einem
elektrischen Schlag führen.
Für die Installation der Abzugshaube wenden
Sie sich bitte an den nächstgelegenen autori-
sierten Service.
Es liegt in der Verantwortung des Kunden,
den Standort und die elektrische Installation
der Abzugshaube vorzubereiten.
17
14
Hood User Manua l
01M-
8897293600-2720-01
01M-8897303600-2720-01
EN - ES - RO
GDKP 2460 B - GDKP5460
1615

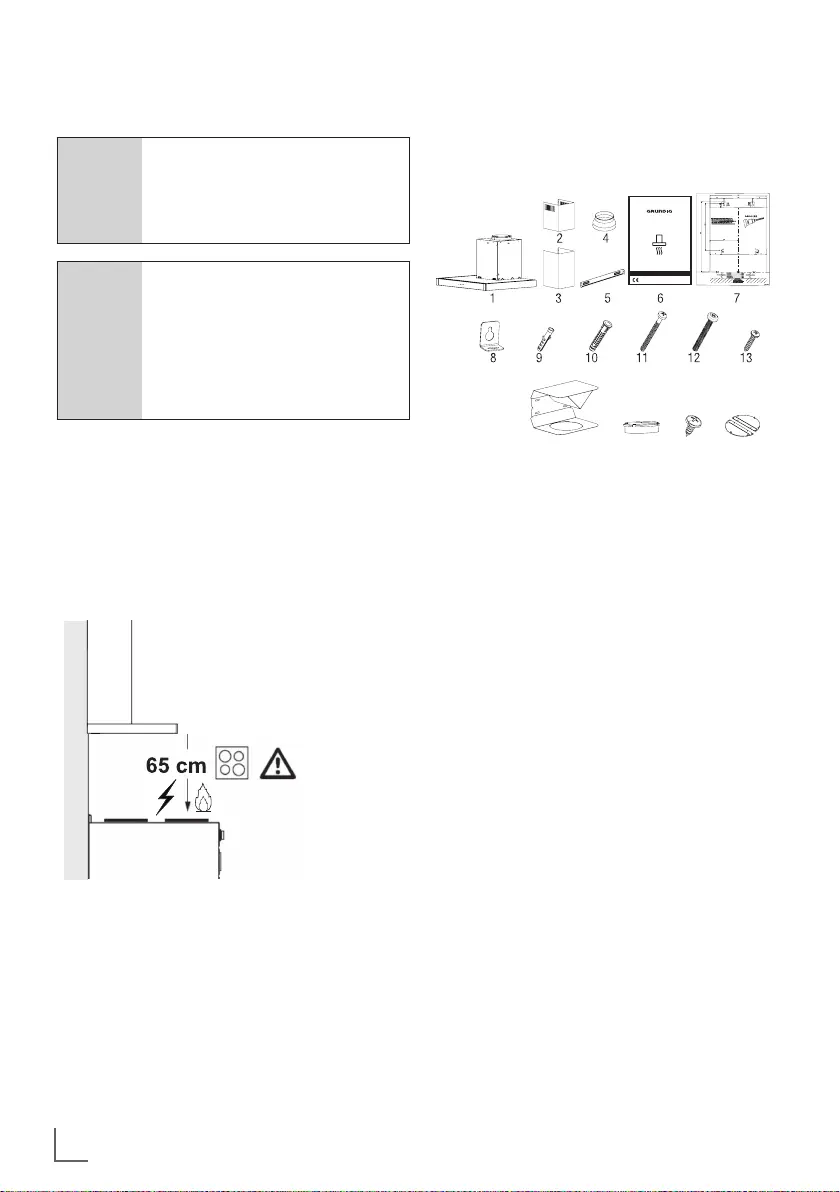

1. Produkt
2. Innerer Schornstein
3. Äußerer Schornstein
4. Ø150/120 mm
Kunststoffabluftkanaladapter
5. Schornstein-Anschlussplatte
6. Benutzer-Handbuch
7. Montageschema
8. 2x Hängende Platten
9. 6 x Ø6 mm Kunststoffdübel
10. 3 x Ø10 mm Kunststoff-Dübel
11. 3 x 5,5 x 60 Schraube für Wandmontage
12. 2 x M5 x 35 Hängeplatten-
Verbindungsschraube
13. 6 x 3,9 x 22 Schraube für
Verbindungsplatte des Rauchabzugs
14. Luftleitblech
15. Kunststoff-Adapter (Luft-Umsteller)
16. 2 x 3,5 x 9,5 Schraube für
Verbindungsplatte des Rauchabzugs
17. Schornsteinschelle aus Metall
Die Informationen, die erforderlich sind,
um den Standort für die Installation der
Abzugshaube geeignet zu machen, sind
nachstehend aufgeführt.
(Abbildung 6)
Installationszubehör
