Nederlands (NL)
4
1.1 Toepassingen
De MP 204 kan als een stand-alone motorbeveiliger
worden gebruikt.
De MP 204 kan ook worden opgenomen in een
Grundfos Modular Controls systeem, waarbinnen
deze functioneert als een motorbeveiliger en gege-
vensverzamelsysteem dat gemeten waarden via de
Grundfos GENIbus naar de Grundfos CU 361 of
andere onderdelen in het systeem zendt.
Bewaking van de MP 204 is mogelijk via een
Grundfos GENIbus.
De elektriciteitstoevoer naar de MP 204 is parallel
geschakeld met de toevoer naar de motor. Motor-
stromen van maximaal 120 A worden direct door de
MP 204 geleid. De MP 204 beveiligt de motor in eer-
ste instantie door de motorstroom te meten door
middel van een 'true RMS'-meting. De MP 204 scha-
kelt de contactgever uit wanneer bijvoorbeeld de
stroom de vooraf ingestelde waarde overschrijdt.
De pomp wordt in tweede instantie beveiligd door de
temperatuur te meten met een Tempcon sensor, een
Pt100/Pt1000 sensor en een PTC sensor/thermische
schakelaar.
De MP 204 is ontworpen voor één- en driefasenmo-
toren. Bij éénfasemotoren worden de aanloop- en
bedrijfscondensatoren ook gemeten. Cos φ wordt
gemeten bij zowel één- als driefasensystemen.
2. Typeplaatjes
Bedrijfsvoorwaarden en goedkeuringen van de
MP 204.

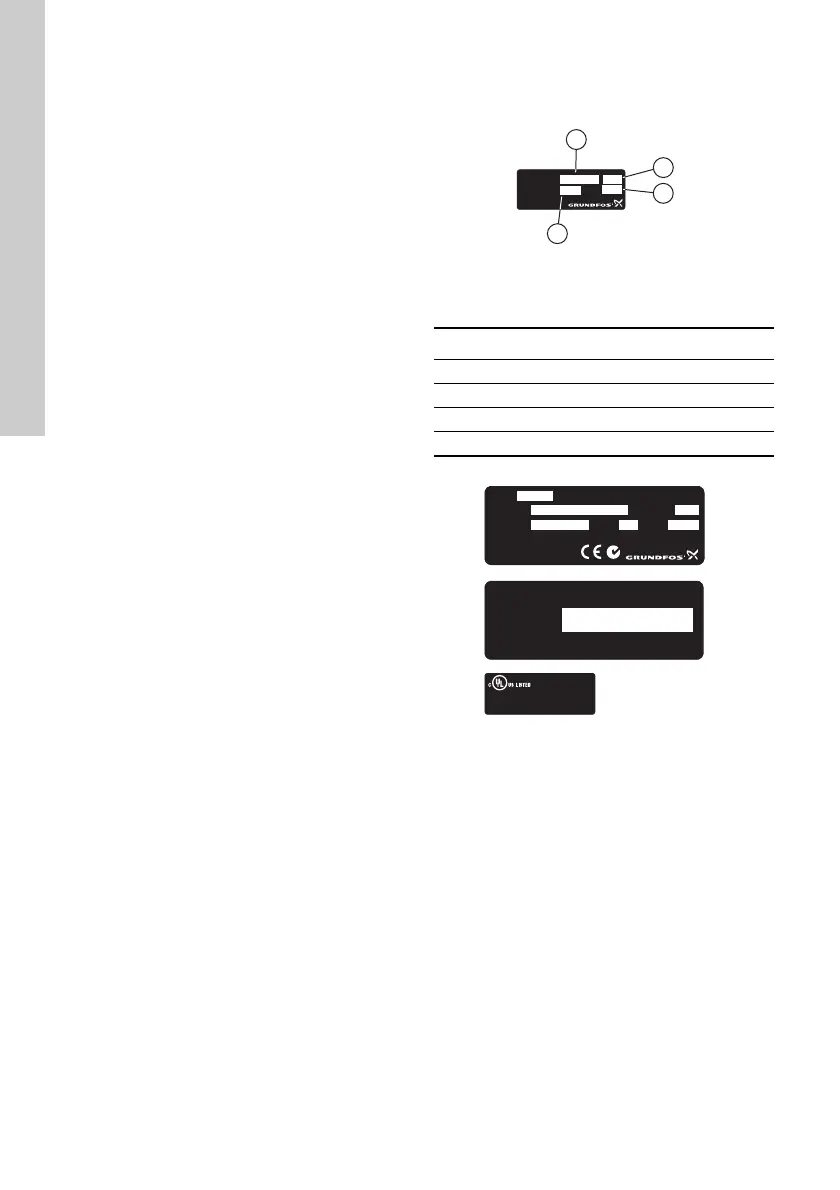

Afb. 1 Typeplaatje op voordeksel
Deze vier nummers moeten worden vermeld bij
contact met Grundfos:
Afb. 2 Typeplaatjes aan de zijkant van MP 204
3. Productreeks
• MP 204
• Externe stroomtransformatoren maximaal
1000 A.
TM03 1472 0806
Pos. Beschrijving
1 Productnummer
2 Versienummer
3 Serienummer
4 Productiecode
TM03 1495 / 1496 / 1421 0806
Prod. No.
96765271
Serial No.
P. c .
V01
0001
0442
IP 20
2
4
1
3
Type MP 204
Vin nom.
Current
3 - 120 A ~
Ta -20°C to 60°C
Made in Sweden
IEC/EN 60947
Ic <10 kA
Ifuse max
160 A
Pint.
5 W
UL508
100 - 480 V ~ 50/60 Hz
IP 20
400V 2A AC-15, 400VA
24V 2A DC-13, L/R=40ms, 48W
Relay Contact
rating IEC
25BZ
Industrial Control Equipment
Ta -20°C to 40°C
