Nederlands (NL)
26

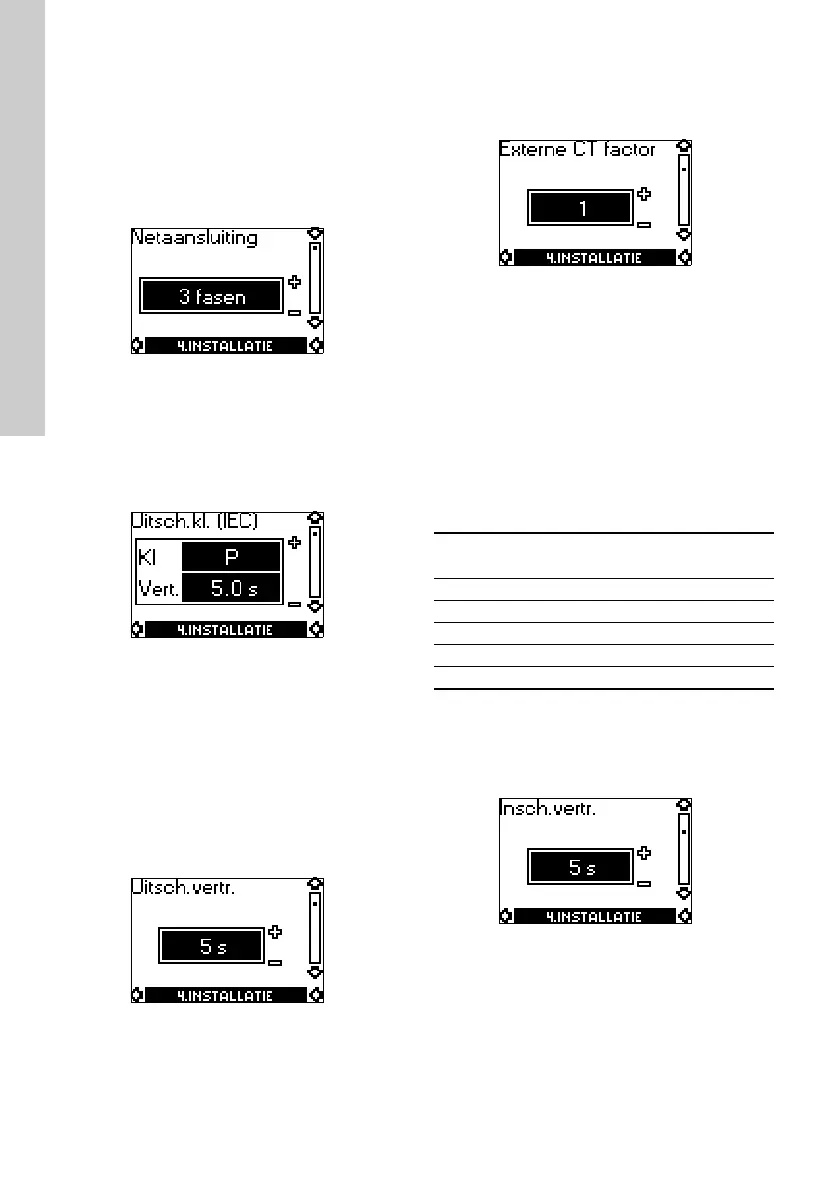

9.4 Menu 4. INSTALLATIE
In dit menu kan een aantal bedieningsgegevens wor-
den ingesteld, en kan zo de MP 204 in overeenstem-
ming worden gebracht met de daadwerkelijke instal-
latie.
De installatiewaarden dienen niet te worden gewij-
zigd tenzij de pomp uitgeschakeld is.
9.4.1 Voedingsnet
Stel de waarden in van het voedingsnet waarop de
MP 204 is aangesloten:
• 3 fasen (niet-geaard) (fabrieksinstelling)
• 3 fasen m. FE (functionele aarding)
• 1 fase.
9.4.2 Uitschakelklasse
Regel 1: Kies IEC uitschakelklasse (1 tot en met 45).
Als handmatige aanduiding van uitschakelvertraging
in geval van overbelasting vereist is, kies dan uit-
schakelklasse "P".
Fabrieksinstelling:
• Kl (uitschakelklasse): P.
Regel 2: Kies uitschakelvertraging.
Fabrieksinstelling:
• Vert. (uitschakelvertraging):
5,0 s.
9.4.3 Uitschakelvertraging
Stel de uitschakelvertraging in voordat de MP 204
uitschakelt.
N.B.: Dit is niet van toepassing op overbelasting.
Voor uitschakeling door overbelasting, zie de curven,
pagina's 32 en 33.
Fabrieksinstelling:
•5 s.
9.4.4 Externe stroomtransformatoren
Stel de externe stroomtransformatorfactor CT in.
Indien geen externe stroomtransformator wordt
gebruikt is de factor 1.
Fabrieksinstelling:
•1.
N.B.: Stel de actuele factor in.
Voorbeeld:
Een stroomtransformator met een 200:5 verhouding
is gebruikt en vijf wikkelingen door de MP 204 zijn
gemaakt, zoals weergegeven in afb. 9.
N.B.: De bovenstaande tabel is alleen van toepas-
sing op Grundfos stroomtransformatoren die zijn
aangesloten zoals weergegeven in afb. 9 en 10.
9.4.5 Inschakelvertraging
Aantal seconden vanaf het moment dat de spanning
naar de MP 204 wordt aangelegd tot de activering
van de uitschakelvertraging (klemmen 95-96) en sig-
naalrelais (klemmen 97-98).
Fabrieksinstelling:
•5 s.
N.B.: Als de MP 204 en de contactgever zijn gemon-
teerd zoals weergegeven in afb. 8 en 9 kan de motor
niet inschakelen tijdens deze vertraging.
Grundfos
stroomtransformatoren
Stel de CT factor in
200:5 8
300:5 12
500:5 20
750:5 30
1000:5 40
CT
200
55
------------ 8==
