6. Elektrische aansluiting
Elektrische aansluitingen moeten gemaakt worden
door een erkend elektricien en in overeenstemming
met de lokale voorschriften.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐ Voordat u een elektrische aansluiting
tot stand brengt, dient u er zeker van te
zijn dat de zekeringen zijn verwijderd
of dat de netschakelaar is uitgezet.
Zorg ervoor dat de voedingsspanning
niet per ongeluk kan worden ingescha-
keld.
De explosieveilige classificatie van de mix-
er of flowmaker is
Ex eb h ib IIC T3 Gb.
De classificatie van de installatie moet
worden goedgekeurd door de lokale auto-
riteiten.
De voedingsspanning en -frequentie staan vermeld
op het typeplaatje. Wees er zeker van dat de mixer of
flowmaker geschikt is voor de aanwezige
voedingsspanning ter plekke van de opstelling.
De mixer of flowmaker wordt geleverd met een kabel
van 10 m (standaardlengte, geschikt voor tanks tot 7
m diep). Standaard kabellengtes (15 en 25 meter) zijn
op aanvraag verkrijgbaar.
De motor is gemarkeerd met een Y (ster) of een
Δ (driehoek). Maak deze verbinding in een extern
bedieningspaneel met geleiders 1 t/m 6 van de
voedingskabel.

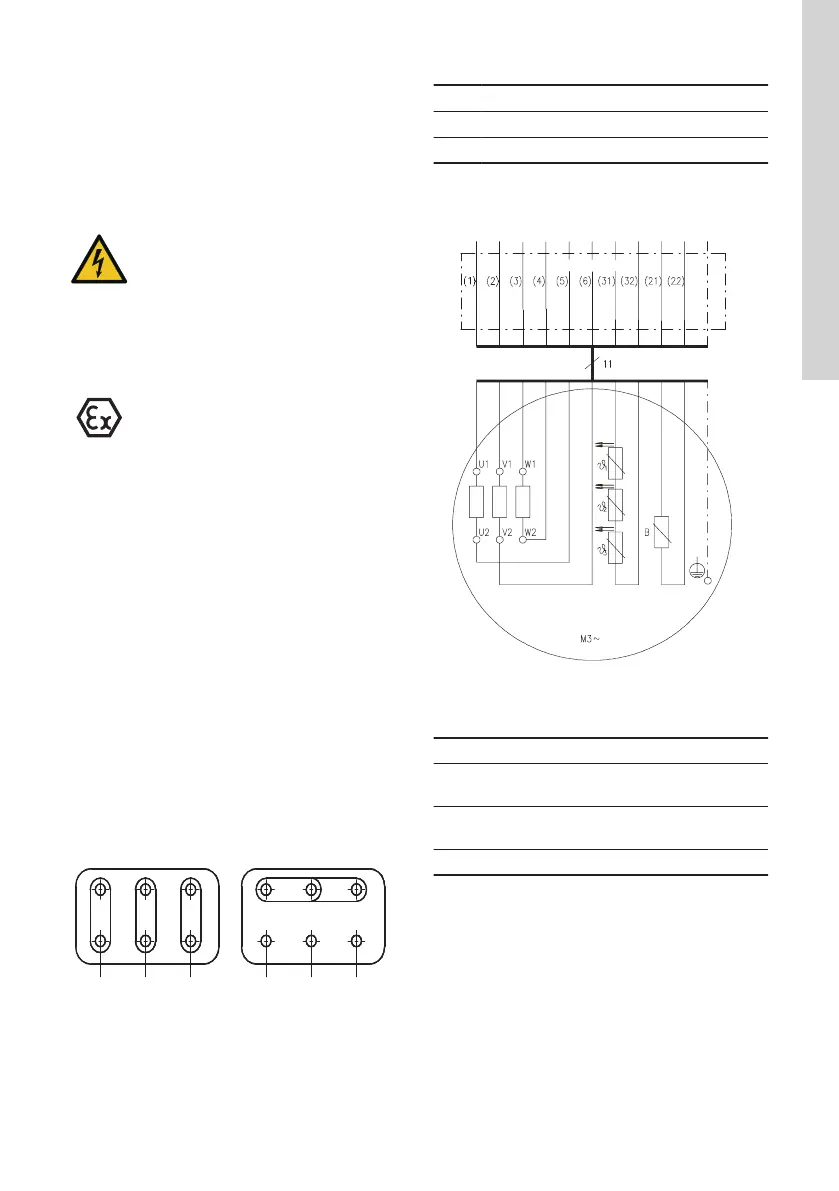

Afbeelding Schematische tekening van driehoek- en
steraansluiting toont een schematische tekening van
deze ster- en driehoekverbindingen. Als de mixer of
flowmaker is aangesloten in 'driehoek' tijdens bedrijf,
kan de mixer of flowmaker in 'ster-driehoek' worden
ingeschakeld.
Driefasenmotoren
W2
U1
L1
U2
V1
L2
V2
W1
L3
V2
W1
U2
V1
W2
U1
L1
L2
L3
1
2
TM024953
Schematische tekening van driehoek- en
steraansluiting
Pos. Beschrijving
1 Driehoek
2 Ster
6.1 Bedradingschema's
LSV2U2V1U1 W2W1 PTC PE
TM024932
Drie PTC sensoren
Klemmen Beschrijving
1, 2, 3, 4, 5, 6
Uiteinden van de drie statorwikke-
lingen (U1, V1, W1, W2, U2, V2)
31, 32
PTC sensoren conform DIN 44081
(ϑ1, ϑ2, ϑ3)
21, 22 Leksensor in tandwielkast (B)
6.2 Motorbeveiliging
De volgende motorbeveiligingen zijn beschikbaar.
Explosieveilige mixers en flowmakers
Explosieveilige mixers en flowmakers bevatten drie
PTC sensoren (temperatuursensoren)
overeenkomstig DIN 44081. Zie afb. Drie PTC
sensoren.
PTC sensoren
In geval van oververhitting stopt de motor.
Automatisch herstarten is niet toegestaan.
485
Nederlands (NL)
