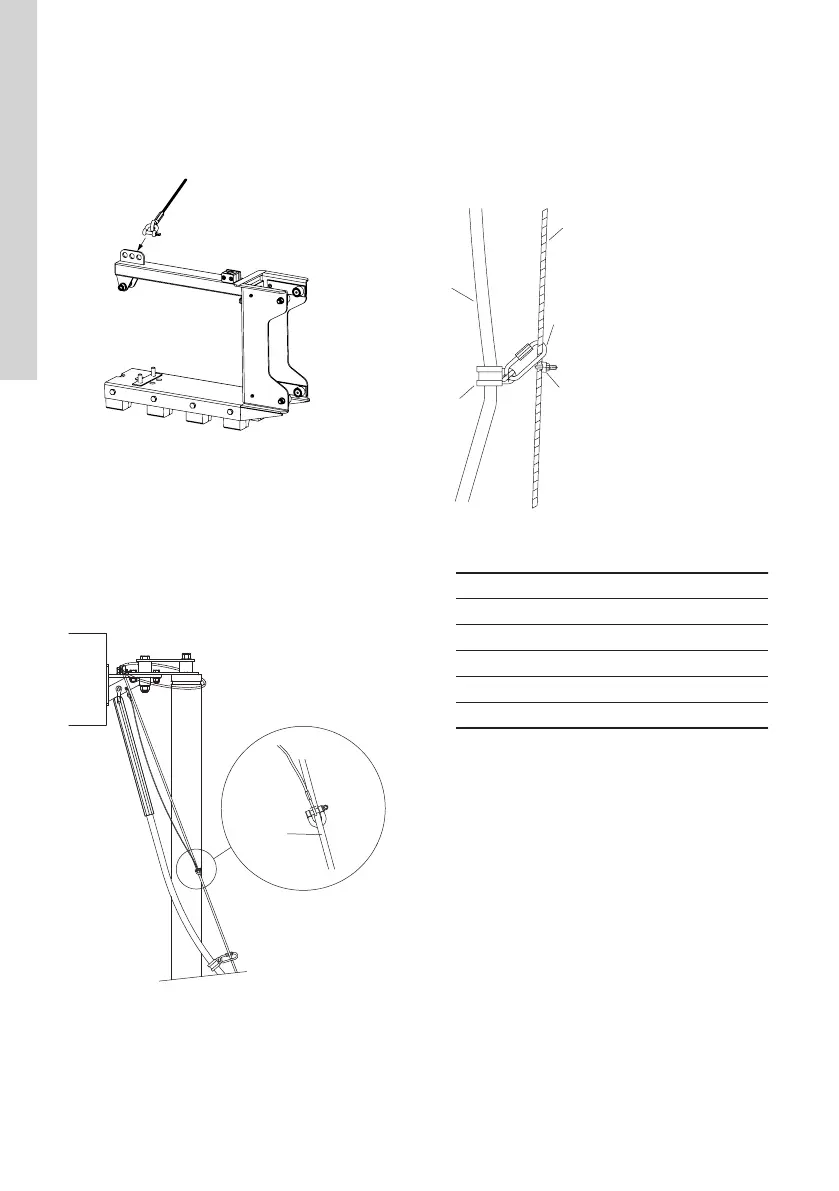

16. Bevestig de hijsdraad aan de motorbeugel met
behulp van de schakel. Zie afb. Bevestiging van
de hijsdraad aan de motorbeugel.
TM042720
Bevestiging van de hijsdraad aan de motorbeugel
17. Bevestig het boveneinde van de veiligheidsdraad
aan het gat (pos. 31 in afb. Bevestiging
bovenaan) van de bovenste bevestigingsbeugel
met een schakel. Het andere eind van de
veiligheidsdraad eindigt in een beugel waar de
hijsdraad doorheen moet lopen.
15
TM043932
Veiligheidsdraad
18. Bevestig de voedingskabel aan de hijsdraad met
een kabelklem ongeveer 0,8 m boven de
flowmaker. Dit voorkomt dat de kabel valt en
tijdens bedrijf verstrikt raakt in de propeller. Sluit
de kabelklem met een karabijnhaak aan op de
hijsdraad boven de draadklem. Zie afb.
Bevestigen van de kabel aan de draad. Bevestig
de voedingskabel aan de hijsdraad met
kabelklemmen die met tussenpozen van 1 m zijn
geplaatst.
D
E
F
15
17
TM024938
Bevestigen van de kabel aan de draad
Pos. Beschrijving
D Voedingskabel
E Klikhaak
F Draadklem
15 Hijskabel
17 Kabelklem
482
Nederlands (NL)
