Je bekijkt pagina 19 van 50
6. Bevestig en draai de drie bouten (3) aan. Gebruik
een momentsleutel om de bouten aan te draaien
tot 74 Nm.
7. Draai de stelschroef (2) los als deze nog niet los
is.
8. Draai de bouten (3) weer vast.
9. Draai de stelschroef (2) iets aan om te voorkomen
dat deze eruitvalt tijdens het gebruik.
5.3.8 Alle AFG flowmakers
1. Las de onderste bevestigingsplaat in een
werkplaats aan het uiteinde van het kolomprofiel.
1
5
5
5
5
5
5
5
5
5
2
1
2a
a4
TM049089

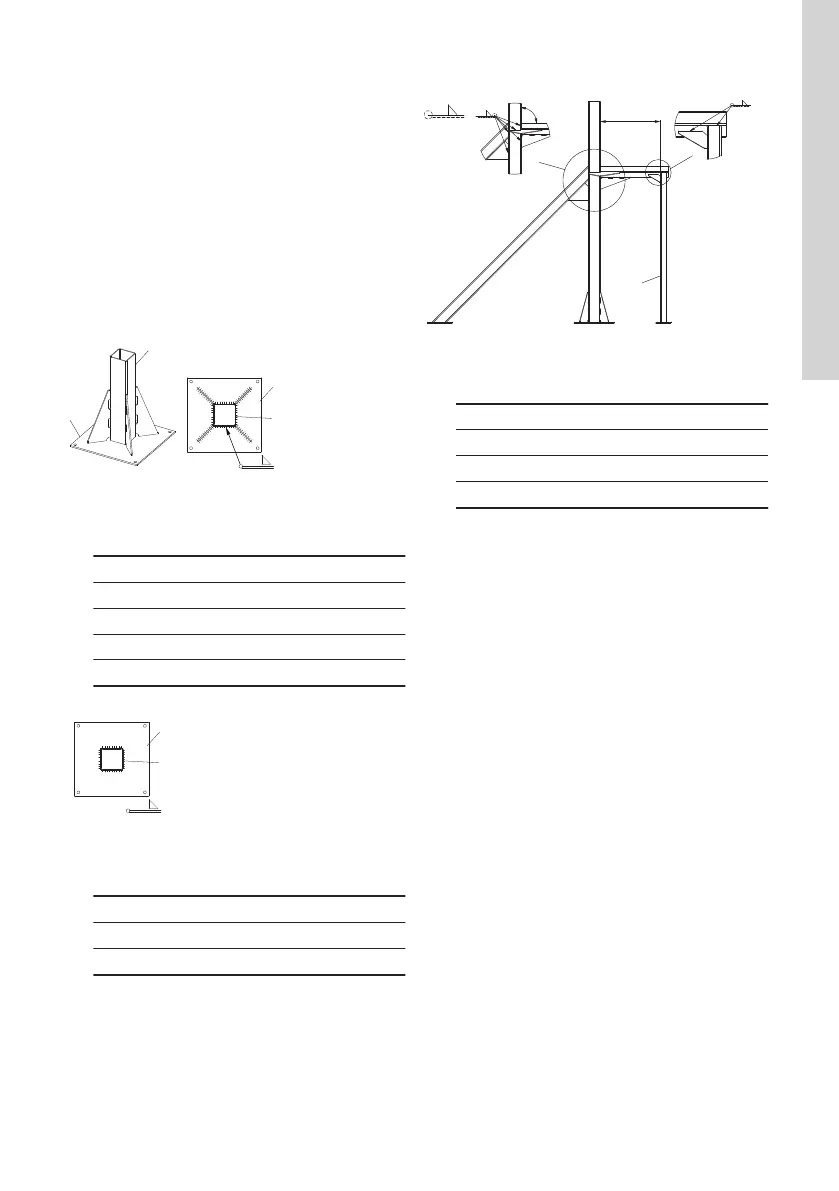

AFG.xx.150/180/230/260.xx: Het op de onderste
bevestigingsplaat lassen van het kolomprofiel
Pos. Beschrijving
1 Bevestigingsplaat
2 Kolomprofiel
5 Ribben
2a Einde van kolomprofiel
1
2a
a4
TM077933
AFG.xx.130: Het op de onderste bevestigingsplaat
lassen van het kolomprofiel
Pos. Beschrijving
1 Bevestigingsplaat
2a Einde van kolomprofiel
a4
x
3a
a4
α
a4
TM063308
AFG.xx.150/260, kolomprofiel en steunvoeten,
zijaanzicht
Pos. Beschrijving
α min. 89,7 ° - max. 90 °
x 600 mm
3a voorste steunvoeten
479
Nederlands (NL)
