2

GB

F

DNL

PRODUKT-

BESCHREIBUNG

PRODUCT

BESCHRIJVING

DESCRIPTION

DE PRODUIT

PRODUCT

DESCRIPTION

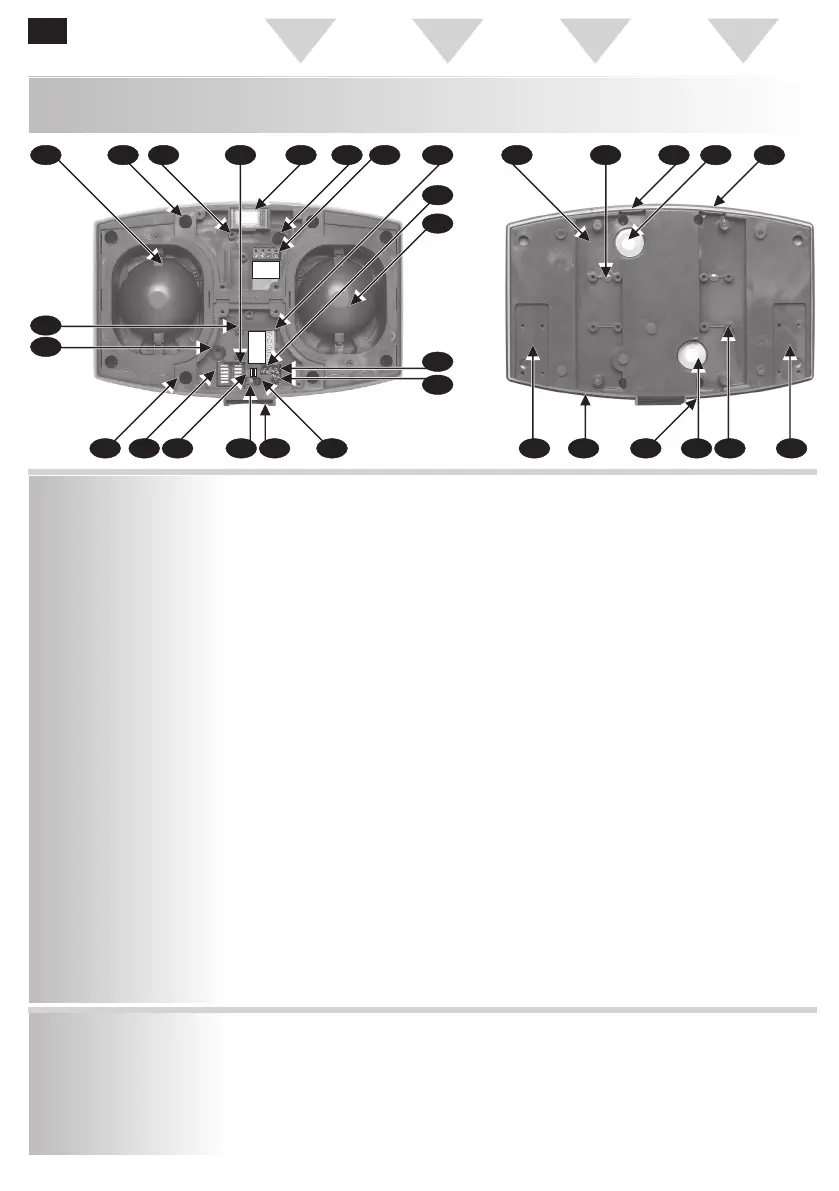

Vorderseite

1. Klemmen-Block

Schutzkleinspannung,

Siehe Kapitel

󰾽Installation/

Verdrahtung󰾾

2. Kabel-Einführung

3. Kabel-Zugentlastung

4. Lautsprecher

5. Befestigungsloch

6. DIP-Schalter MELODY

7. DIP-Schalter ALARM

8. Anzeige-LED

9. Taster

10. Brücke (Confirm Mode)

11. Lautstärke ALARM

12. Lautstärke-Anstieg

ALARM

13. Lautstärke MELODY

14. Befestigungslasche

15. Klemmen-Block

(Netzspannung, siehe

Kapitel 󰾽Installation/

Verdrahtung󰾾, optional)

16. Blitzlicht (optional)

Front

1. Terminal block

Protective low voltage,

See Chapter

󰾽Installation/Wiring󰾾

2. Cable infeed

3. Cable clamp

4. Loudspeaker

5. Mounting hole

6. DIP switch MELODY

7. DIP switch ALARM

8. Display LED

9. Pushbutton

10. Jumper (Confirm Mode)

11. Volume ALARM

12. Volume increase

ALARM

13. Volume MELODY

14. Fixation lug

15. Terminal block

(Mains voltage, see

Chapter 󰾽Installation/

Wiring󰾾, optional)

16. Flash (optional)

Face avant

1. Bornier

Très basse tension de

sécurité, Voir chapitre

Installation/Câblage

2. Insertion du câble

3. Arrêt de traction

4. Haut-parleur

5. Trou de fixation

6. Commutateur DIP

MELODY

7. Commutateur DIP

ALARM

8. Affichage LED

9. Bouton-poussoir

10. Pont (Mode Confirm)

11. Volume ALARM

12. Augment. Vol. ALARM

13. Volume MELODY

14. Patte de fixation

15. Bornier

(Tension secteur, voir

chapitre Installation/

Câblage, en option)

16. Flash (en option)

Voorzijde

1. Aansluitblok

Extra lage spanning,

zie hoofdstuk

󰾽Installatie/bedrading󰾾

2. Kabel-invoering

3. Kabelklem

4. Luidspreker

5. Montageopening

6. DIP-schakelaar

MELODY

7. DIP-schakelaar ALARM

8. Weergave-LED

9. Toets

10. Brug (Confirm Modus)

11. Volume ALARM

12. Volume-verhoging

ALARM

13. Volume MELODY

14. Bevestigingslus

15. Aansluitblok

(Netspanning, zie

hoofdstuk 󰾽Installatie/

Bedrading󰾾, optioneel)

16. Flitslicht (optioneel)

Rückseite

20. Konsolen-Befestigung

21. Kabel-Kanal

22. Kabel-Einlaß

(Herausbrechen!)

23. Kabel-Einführung

24. Kabel-Zugentlastung

Rear

20. Console fixation

21. Cable duct

22. Cable entrance

(break out!)

23. Cable infeed

24. Cable clamp

Face arrière

20. Fixation console

21. Conduite de câble

22. Entrée de câble

(à forcer)

23. Insertion du câble

24. Arrêt de traction

Achterzijde

20. Bevestiging voor

console

21. Kabelgoot

22. Kabelingang

(eruit breken!)

23. Kabel-invoering

24. Kabelklem

45316215

65

1

12

13

11

98

232222

2022222324

2

24

3

4

AC

230V

AC/DC

12-24V

Kurz-Beschreibung

!Bei diesem Gerät

handelt es sich um einen

mechanisch und

elektrisch sehr universell

einsetzbaren akustischen

bzw. je nach Modell

optischen Signalgeber.

Short description

!Depending on the

model, this device is a

mechanically and

electrically universally

applicable acoustic or

optic signal generator.

Brève description

!Cet appareil est un

transmetteur de signal

acoustique ou optique

selon le modèle pouvant

être appliqué

universellement de

manière mécanique ou

électrique.

Korte beschrijving

!Bij dit apparaat betreft

het een mechanisch en

elektrisch zeer universeel

bruikbare, akoestische

c.q. afhankelijk van het

model optische

signaalgenerator.

7

1014

21

20
