telt 100

40.02.0001.1

Made in the EU

Leopoldstr. 1

78112 St. Georgen / Germany

www.graesslin.de

2

3

1

4

5

6

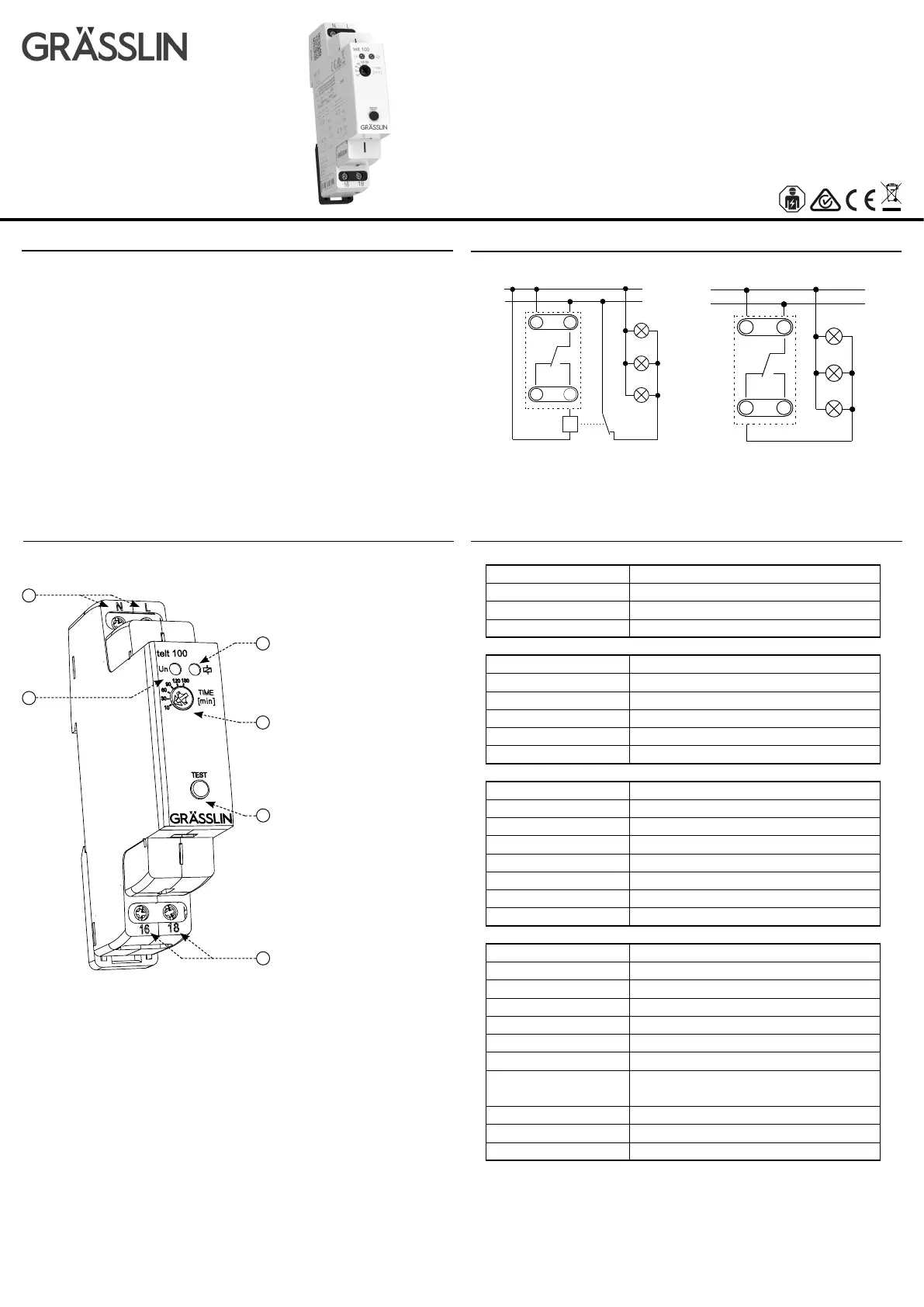

Tester nouzového osvětlení

Charakteristika

Popis přístroje

Zapojení

CZ

Technické parametry

• Časové relé pro automatické testování nouzového osvětlení.

• Tlačítko na panelu pro spuštění testu.

• Komfortní a přehledné nastavení časové prodlevy (t) se provádí

otočným přepínačem.

• Nastavitelná časová prodleva

10 m – 30 m – 60 m – 90 m – 120 m – 180 m

je rozdě-

lena do šesti rozsahů.

• Funkce ZERO CROSS: spíná a rozpíná výstupní kontakt při průchodu napětí nulou.

• Stav výstupu indikuje červená LED, která bliká nebo svítí v závislosti na provoz-

ním stavu.

1. Svorky napájecího napětí (N-L)

2. Indikace napájecího napětí

3. Indikace provozních stavů

4. Nastavení časové prodlevy (t)

5. Tlačítko test

6. Výstupní kontakt (16-18)

Přímé zapojení nouzového osvětlení

(pro I<16A)

Zapojení nouzového osvětlení

přes stykač (pro I>16A)

Napájení

Napájecí svorky:

Napájecí napětí:

Příkon (max.):

Tolerance napájecího napětí:

Časový obvod

Počet funkcí:

Časová prodleva (t):

Nastavení času:

Časová odchylka:

Přesnost opakování:

Teplotní součinitel:

Výstup

Typ kontaktu:

Jmenovitý proud:

Spínaný výkon:

Špickový proud:

Spínané napětí:

Ztrátový výkon (max.):

Mechanická životnost:

Elektrická životnost (AC1):

Další údaje

Pracovní teplota:

Skladovací teplota:

Pracovní poloha:

Upevnění:

Krytí:

Kategorie přepětí:

Stupeň znečištění:

Průřez vodičů – plný/

slaněný s dutinkou (mm

2

):

Rozměry:

Hmotnost:

Související normy:

L-N

AC 230 V (50-60 Hz)

3.9 VA/1.9 W

–15 %; +10 %

1

10 m – 30 m – 60 m – 90 m – 120 m – 180 m

otočným přepínačem

5 % – mechanické nastavení

0.2 % – stabilita nastavené hodnoty

0.01 %/°C, vztažná hodnota = 20 °C

1× přepínací (AgSnO

2

); přepíná potenciál "L"

16 A/AC1

4000 VA/AC1, 384 W/DC1

80 A/20 ms (spínací kontakt)

250 V AC/24 V DC

1.2 W

10.000.000 op.

20.000 op.

–20 .. +40 °C

–30 .. +70 °C

libovolná

DIN lišta EN 60715

IP40 čelní panel / IP20 svorky

III.

2

max. 1× 2.5, 2× 1.5/

max. 1× 2.5

90 × 17.6 × 64 mm

53 g

EN 61812-1
