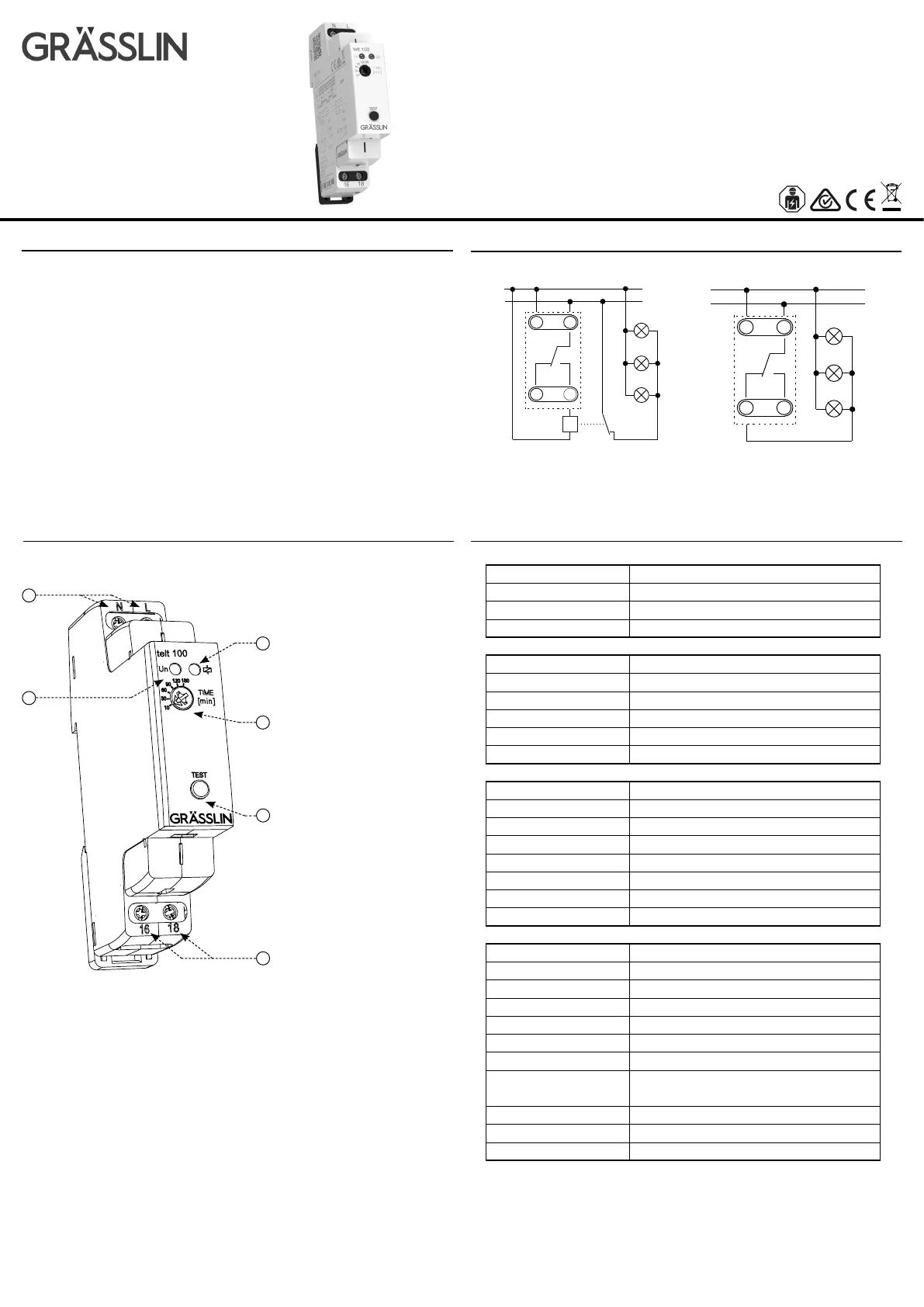

1 / 2
N
L
L
N
16
18
N
L
L
N
16
18
telt 100
40.02.0001.1
Made in the EU
Leopoldstr. 1
78112 St. Georgen / Germany
www.graesslin.de
2
3
1
4
5
6
Тестер аварийного освещения
• Реле времени для автоматической проверки аварийного освещения.
• Кнопка на панели для запуска проверки.
• Удобная наглядная настройка временной задержки (t) осуществляется вра-
щающимся переключателем.
• Регулируемая временная задержка 10 мин – 30 мин – 60 мин – 90 мин – 120 мин –
180 мин разделена на шесть диапазонов.
• Функция ZERO CROSS: смыкает и размыкает выходной контакт, когда напряжение
проходит через ноль.
• Состояние выхода показывает красный светодиод, который мигает или светит
взависимости от рабочего состояния.
Характеристика
Описание устройства
Подключение
RU / UA
1. Клеммы напряжения питания (N-L)
2. Индикация напряжения питания
3. Индикация рабочих состояний
4. Настройка временной задержки (t)
5. Кнопка «тест»
6. Выходной контакт (16-18)
Технические параметры
Прямое включение аварийного
освещения (для I<16A)
Включение аварийного освещения
через контактор (для I>16A)
Питание
Клеммы питания:
Напряжение питания:
Мощность (макс.):
Допуск напряжения питания:
Временная схема
Количество функций
Временная задержка (t):
Установка времени:
Отклонение времени:
Точность повторения:
Температурный коэффиц.:
Выход
Тип контакта
Номинальный ток:
Замыкающая мощность:
Пиковый ток:
Замыкающее напряжение:
Индикация вывода:
Механическая жизненность:
Электрическая жизнен. (AC1):
Другие параметры
Рабочая температура:
Складская температура:
Рабочее положение:
Крепление:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение провод. - полное/
соленая с олым(мм
2
):
Размер:
Вес:
Соответствующие нормы:
L-N
AC 230 V (50-60 Hz)
3.9 VA/1.9 W
–15 %; +10 %
1
10 м – 30 м – 60 м – 90 м – 120 м – 180 м
поворотный переключатель
5 % – при механической настройке
0.2 % – стабильность настроенного параметра
0.01 %/°C, нормальное значение = 20 °C
1× переключающий (AgSnO
2
); перек. потенциал "L"
16 A/AC1
4000 VA/AC1, 384 W/DC1
80 A/20 ms (переключающий контакт)
250 V AC/24 V DC
1.2 W
10.000.000 повтор
20.000 повтор
–20 .. +40 °C
–30 .. +70 °C
произвольное
DIN рейка EN 60715
IP40 со стороны лицевой панели / IP20 клеммы
III.
2
мaкс.. 1× 2.5, 2× 1.5/
мaкс.. 1× 2.5
90 × 17.6 × 64 мм
53 Гр
EN 61812-1
