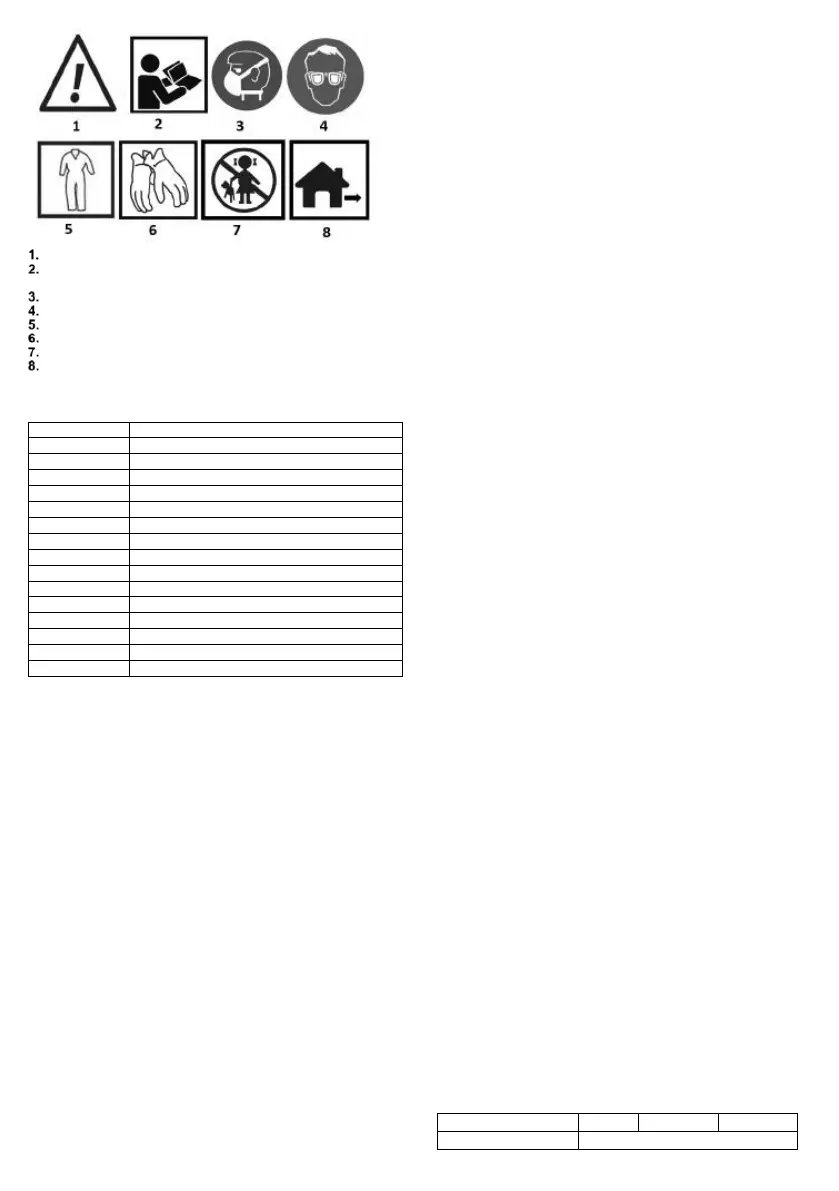

Je bekijkt pagina 37 van 78
37
OPOMBA: Spoštujte posebne previdnostne ukrepe!
Preberite navodila za uporabo, upoštevajte v njih navedena
opozorila in varnostne pogoje!
Zaščitite dihalne poti
Zaščitite svoj vid
Nosite zaščitna oblačila.
Nosite zaščitne rokavice
Hranite stran od otrok
Za zunanjo uporabo
OPIS GRAFIČNIH ELEMENTOV
Naslednje številčenje se nanaša na sestavne dele naprave
prikazano na grafičnih straneh tega priročnika.
Poimenovanje
Opis
1
Pokrov rezervoarja
2
Rezervoar
3
Osnova razpršilnika
4
Cev za tekočino
5
Ročaj s sprožilcem
6
Nosilec cevi razpršilnika
7
Cev razpršilnika
8
Kazalniki nivoja v rezervoarju
9
Nosilni trakovi
10
Pritrditev postroja
11
Pokrov predala za baterije
12
Blažilna obloga
13
Zaklepanje pokrova predala za baterije
14
Predal za baterije
15
Stikalo
* Med grafičnim prikazom in dejanskim izdelkom so lahko razlike
NAMEN
Razpršilnik je zasnovan za razprševanje kmetijskih in vrtnarskih kemikalij
za zatiranje škodljivcev in plevela.
- škropljenje z organskimi fitofarmacevtskimi sredstvi
- škropljenje s herbicidi
- škropljenje sadnega drevja s fungicidi
- škropljenje z rastlinskimi pripravki
DELOVANJE NAPRAVE
OPOMBA: Pred uporabo je treba razpršilnik sestaviti. Prepričajte se, da
sestavljeni sestavni deli niso poškodovani in nimajo razpok ali drugih
vidnih napak.
Prepričajte se, da je stikalo fig. B15 v položaju "I OFF" in da v predalu ni
baterije. B14 pred namestitvijo. V rezervoarju na sliki B14 ni tekočin. A2.
Stikalo
1. Če želite zagnati orodje, pritisnite stikalo za vklop, obr. B15 v položaj "I
ON".
2. če želite orodje ustaviti, pritisnite stikalo za napajanje, sl. B15 v položaj
"O OFF".
Montaža razpršilnika
Cev je na sliki. A4 je trajno povezana z rezervoarjem za raztopino. Na
drugi konec priključite ročico s sprožilcem (slika A5), način priključitve je
prikazan na sliki C6. Na ročico, sl. C6, priključite cev razpršilnika, sl. C1,
kot zadnji element pa priključite šobo, sl. C4. Sliki C2 in C2. C3 prikazujeta
konca cevi za priključitev ročaja in šob razpršilnika.
Namestitev šob pralnih strojev
Glede na vrsto škropljenja lahko namestite eno od treh šob, ki so vključene
v komplet Slike D1, D2, D3. Prepričajte se, da so pravilno nameščene in
da ne puščajo. Šobe zategnite v smeri urinega kazalca. Odvijte v obratni
smeri.
Namestitev držala cevi razpršilnika
Nosilec cevi škropilnice slika A6 omogoča enostavno shranjevanje
kompleta in proste roke pri prevozu ali premikanju škropilnice. Držalo se
namesti na cev v odprto režo sponke na višini, ki omogoča, da ga obesite
tako, da uporabnika ne moti. Prehodna odprtina sponke se uporablja za
obešanje kopita na trn na rezervoarju, kot je prikazano na sliki A6.
POZOR! Med sestavljanjem poskrbite, da so posamezni sestavni deli
trdno zategnjeni. Prepričajte se, da so med njimi tesnila. Oba pogoja
zagotavljata, da ne pride do uhajanja razpršilne raztopine. V primeru
uhajanja iz sistema preverite, ali so tesnila v ustreznem stanju in ali
so sestavni deli dovolj dobro zategnjeni.
Prevoz rezervoarja med delovanjem
Na zadnjem delu rezervoarja je nameščena oblazinjena blazina, sl. A12
in nosilni pas s sl. A9. Oblazinjenje je trajno pritrjeno, naramnice so
nastavljive po dolžini. To pripomore k optimalnemu položaju pršilnika na
hrbtu. Prepričajte se, da so naramnice pravilno pritrjene in pritrjene na
zatiče obr. A10.
Polnjenje rezervoarja
OPOMBA: Raztopino je treba pripraviti v skladu s priporočili proizvajalca,
zato je treba natančno prebrati navodila za pripravo, ki jih zagotovi
proizvajalec kemikalije.
Raztopino, ki jo je treba napolniti v rezervoar, je treba pripraviti vnaprej, da
se zagotovi njena pravilna razpršitev (to velja za kemikalije v prahu ali
kristalih).
OPOZORILO: Pri polnjenju rezervoarja s tekočino uporabite filter sl. E1,
E2, ki se nahaja pod pokrovom rezervoarja, obr. A1. Onesnažene ali
neustrezno pripravljene raztopine se bodo zadržale v filtru. Na stenah
rezervoarja so oznake, ki označujejo, da se filter filtrira. A8, ki kažejo,
kako poln je rezervoar.
V rezervoarju je dodaten filter na sliki E3, ki očisti raztopino, preden se ta
prečrpa skozi črpalko.
Mešanje kemikalije
OPOMBA: Nikoli ne uporabljajte v vodi dispergirajočega praška
Kelthane (akaricid), saj se pod vplivom toplote, ki jo črpalka ustvarja
med delovanjem, strdi, zaradi česar se črpalka ustavi. Kot akaricid
uporabite ustrezno emulzijo Kelthane, emulzijo Akar ali v vodi
dispergirajoči prašek Osadan. OPOMBA: Če uporabljate v vodi
dispergirajoč prašek ali apneno žveplo, ne pozabite pred uporabo
dobro raztopiti. OPOMBA: Pri ravnanju s kemikalijami bodite zelo
previdni. Če kemikalija pride v stik s telesom, jo temeljito umijte.
OPOMBA: Kemikalije so škodljive. Pri delu s kemikalijami vedno
upoštevajte navodila proizvajalca kemikalij.
Razprševanje
Ko je rezervoar napolnjen z raztopino in je nameščena baterija, lahko
nadaljujete z delom. Po zagonu črpalke s pritiskom na gumb obr. B15 v
položaj "ON I", počakajte trenutek, da se sistem napolni z raztopino.
Škropljenje se bo začelo, ko bo gumb fig. D4. Škropljenje se nadaljuje,
dokler je gumb fig. D4 pritisnjen. Za začetek neprekinjenega delovanja
pritisnite gumb s fig. D4 in ga zaklenite tako, da ga premaknete proti
razpršilni šobi. Za odklepanje pritisnite gumb v nasprotni smeri. Po
končanem delu ali med odmorom za polnjenje rezervoarja ali počitek
črpalko izklopite z gumbom obr. B15 v položaj "OFF 0".
POZOR!
Ko uporabljate pršilnik, preverite, ali je rezervoar napolnjen s kemikalijami
ali čisto vodo, saj lahko nadaljnje delovanje pršilnika s praznim
rezervoarjem povzroči izgorelost črpalke. Dolgotrajno delovanje
škropilnice z zaprtim gumbom ročice lahko negativno vpliva na črpalko in
lahko tudi izprazni baterijo. Ne pozabite izklopiti stikala črpalke škropilnice,
kadar koli je to mogoče. Če škropite in črpalka nenadoma piska, to
pomeni, da je rezervoar za kemikalije prazen, zato takoj izklopite stikalo
škropilnice. Ne pršite z odprtim pokrovom baterije, saj obstaja nevarnost
poškodbe električnega sistema. Poleg tega ne pršite tako, da je šoba
pršilnika usmerjena proti rezervoarju ali upravljavcu.
OPOMBA: V spodnji tabeli so prikazana razmerja, ki so uporabna pri
redčenju kemikalij. Strogo uporabljajte in upoštevajte razmerja, ki jih
priporoča proizvajalec kemikalij. POZOR: Nikoli ne pršite
nerazredčenih kemikalij. OPOZORILO: Kadar uporabljate prašek,
razpršen v vodi itd. ga je treba najprej temeljito raztopiti v posodi, na
primer v vedru.
Razmerja rešitev
1: 500
1 : 1000
1 : 2000
Količina vode
Količina kemičnega sredstva
