• Děti a osoby s tělesným, duševním nebo mentálním postižením,
jakož i jiné osoby, jejichž zkušenosti nebo znalosti nejsou
dostatečné pro obsluhu nabíječky při dodržení všech
bezpečnostních opatření, by neměly nabíječku obsluhovat bez
dozoru odpovědné osoby. V opačném případě hrozí nebezpečí, že
dojde k nesprávné manipulaci se zařízením, která může mít za
následek zranění.
• Pokud nabíječku nepoužíváte, měla by být odpojena od elektrické
sítě.
• Je třeba dodržovat všechny pokyny pro nabíjení a akumulátor nesmí
být nabíjen při teplotě mimo rozsah uvedený v tabulce jmenovitých
hodnot v návodu k obsluze. Nesprávné nabíjení nebo nabíjení při
teplotách mimo uvedený rozsah může baterii poškodit a zvýšit riziko
požáru.

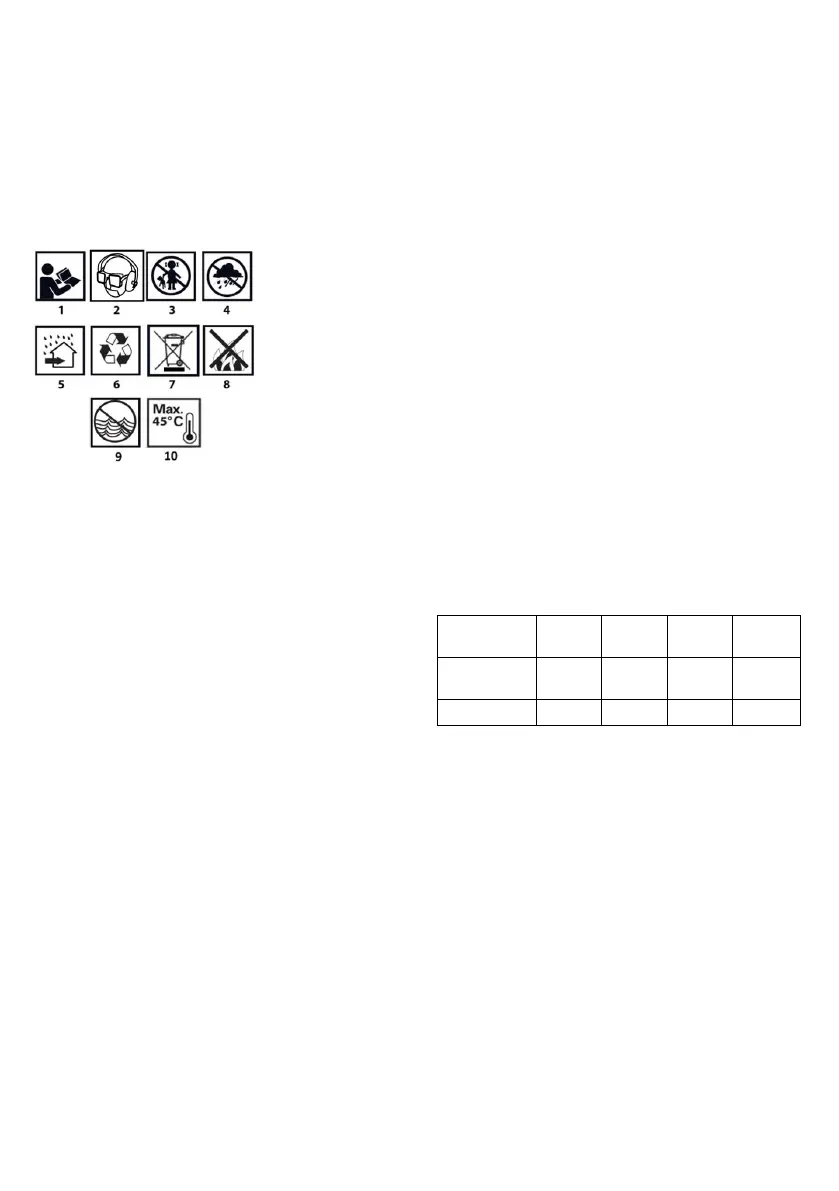

PIKTOGRAMY A VÝSTRAHY
1. Přečtěte si návod k obsluze, dodržujte v něm obsažená upozornění a
bezpečnostní podmínky.
2.Používejte ochranné brýle, ochranu sluchu a protiprachovou masku.
3.Udržujte děti mimo dosah spotřebiče.
4.Protect před deštěm.
5. Používejte , chráněné před vodou a vlhkostí.
6.Recyklovatelné.
7.Selektivní
sběr.
8.Neházejte články do ohně.
9.Představuje riziko pro vodní prostředí.
10.Nedovolte, aby teplota překročila 45 °C.
POPIS GRAFICKÝCH PRVKŮ
Níže uvedené číslování se vztahuje na součásti zařízení.
zobrazené na grafických stránkách této příručky.
Obr.A
1.Šroubovací knoflík pro nastavení hloubky
2.Strip guide se šrouby
3.Feeder box assembly
4.Feeder
5.Píst pro volbu délky použitých šroubů
6.Limiter base
7.Páska se šrouby
8.Screwdriver bit (bit)
Obr.B
1.Šroubovák (není součástí dodávky)
2.Head s rukojetí
3.Nastavení hloubky šroubování
4.Direction of rotation switch
5.Switch
6.Osvětlení pracovního prostoru
7.Tlačítko zámku nepřetržitého provozu
8.Handle
9.Rukojeť pro zavěšení šroubováku na opasek
10.Dobíjecí baterie (není součástí dodávky)
Obr.C
1, 2, 3. Stažení kroužku z hlavy
4.Instalace šroubovacího bitu (bitu)
5.Montáž sestavy podávacího boxu pomocí šroubováku
* Mezi grafickým znázorněním a skutečným produktem mohou být
rozdíly.
PŘÍPRAVA
Adaptér pro šroubovák na sádrokarton je zařízení, které funguje s
bateriovým šroubovákem 58GE111. Adaptér je určen k šroubování
šroubů do sádrokartonu. Adaptér se osvědčuje zejména při pracích
spojených s instalací sádrokartonových staveb a stěn, při úpravách
místností apod.
PŘÍPRAVA NA PRÁCI
SESTAVA ADAPTÉRU
• Nastavte přepínač směru otáčení obr. B12 do střední polohy.
• Poté zatáhněte za seřizovací kroužek obr.B11, dokud se nesundá
z hlavy obr.C1-3.
• Nainstalujte bit obr. A8 do magnetické zásuvky obr. C4
• Chcete-li nainstalovat sestavu podávacího boxu obr.A3, zatlačte ji
pevně na hlavu šroubováku, dokud s mírným cvaknutím nezapadne
na místo obr.C5.
INSTALACE PÁSKY SE ŠROUBY
• Pro instalaci šroubového pásu obr.A7 jej protáhněte vodítkem
šroubu obr.A2. Poté jej protáhněte podávací skříní, dokud první
šroub nedosáhne připravené polohy.
• Chcete-li sejmout šroubovací lištu obr.A7, zatlačte na kolík
nastavení délky šroubu obr.A5 a vytáhněte lištu nahoru.
AKCE
CRAFTING
• Přesuňte páčku přepínače obr. B4 do polohy pro šroubování.
• Před spuštěním vždy pečlivě zkontrolujte opotřebení hrotu šroubu.
Opotřebovaný hrot je třeba vyměnit, jinak může dojít ke špatnému
upevnění.
• Nástroj vždy držte kolmo k pracovní ploše. Držení nástroje pod
úhlem může způsobit poškození šroubů a opotřebení hrotu. Může
také vést ke špatnému upevnění.
• Vždy držte nástroj pevně u šroubovací plochy, dokud není
šroubování dokončeno. V opačném případě může dojít k
nedostatečnému dotažení šroubů.
• Na kluznou plochu podávacího boxu nenanášejte olej ani mazivo.
EXTRACTION
• Vyjměte sestavu podávacího boxu obr.A3
• Přesuňte páčku reverzačního spínače obr. B4 do odšroubované
polohy a pomocí nástroje jako šroubováku ji vyšroubujte.
TYPY A KAPACITY BATERIÍ
Jednotka je vhodná pro použití s bateriemi ENERGY+ 58G001,
58G001-1, 58G004, 58G004-1, 58G086, 58G086-1, 58GE152.
Doporučujeme používat baterii 58G004-1 o kapacitě 4 Ah.
Typ baterie
58G001
58G001-1
58G004
58G004-1
58G086
58G086-1
58GE152
Kapacita
baterie
2 Ah
4 Ah
6 Ah
8 Ah
Pracovní doba
52 min
101 min
165 minut
210 minut
NABÍJENÍ BATERIE
Nabíjení baterie by mělo probíhat v podmínkách, kdy je okolní teplota 4
°C - 40 °C. Nová baterie nebo baterie, která nebyla delší dobu používána,
dosáhne plné výkonnosti přibližně po 3 - 5 cyklech nabíjení a vybíjení.
• Vyjměte baterii ze zařízení.
• Zapojte nabíječku do síťové zásuvky (230 V AC).
• Vložte akumulátor do nabíječky. Zkontrolujte, zda je akumulátor
správně usazen (zasunut až na doraz).
Po připojení nabíječky do síťové zásuvky (230 V AC) se na nabíječce
rozsvítí zelená kontrolka, která signalizuje, že je připojeno napětí.
Po vložení baterie do nabíječky se na nabíječce rozsvítí červená
kontrolka, která signalizuje, že se baterie nabíjí.
Současně se pulzujícím způsobem rozsvítí zelené kontrolky stavu nabití
baterie v různých vzorcích (viz popis níže).
• Pulzní rozsvícení všech LED diod - signalizuje vybití baterie a
potřebu dobití.
• Pulzující svícení 2 LED diod - indikuje částečné vybití.
• Pulzující 1 LED dioda - indikuje vysoké nabití baterie.
Když je baterie nabitá, kontrolka LED na nabíječce svítí zeleně a všechny
kontrolky stavu nabití baterie svítí nepřetržitě. Po určité době (přibližně 15
s) kontrolky stavu nabití baterie zhasnou.
Baterie by se neměla nabíjet déle než 8 hodin. Překročení této doby může
vést k poškození článků baterie. Po úplném nabití baterie se nabíječka
automaticky nevypne. Zelená kontrolka LED na nabíječce zůstane svítit.
Kontrolka stavu nabití baterie po určité době zhasne. Před vyjmutím
akumulátoru ze zásuvky nabíječky odpojte napájení. Vyvarujte se po sobě
jdoucích krátkých nabíjení. Nenabíjejte baterii po krátkém používání.
Výrazný pokles doby mezi nutnými dobíjeními znamená, že je baterie
opotřebovaná a měla by být vyměněna.
