meg szétszerelni a töltőt. Minden javítással forduljon hivatalos
szervizműhelyhez. A töltő nem megfelelő beszerelése áramütés
vagy tűzveszélyt okozhat.
• Gyermekek és fizikailag, érzelmileg vagy szellemileg sérült
személyek, valamint más olyan személyek, akiknek tapasztalata
vagy ismeretei nem elegendőek ahhoz, hogy a töltőt minden
biztonsági óvintézkedés betartásával üzemeltessék, nem
használhatják a töltőt felelős személy felügyelete nélkül. Ellenkező
esetben fennáll a veszélye annak, hogy a készüléket rosszul
kezelik, ami sérülést okozhat.
• Ha a töltő nincs használatban, le kell választani a hálózatról.
• Minden töltési utasítást be kell tartani, és az akkumulátort nem
szabad a használati utasításban található teljesítménytáblázatban
megadott tartományon kívüli hőmérsékleten tölteni. A helytelenül
vagy a megadott tartományon kívüli hőmérsékleten történő töltés
károsíthatja az akkumulátort, és növelheti a tűzveszélyt.

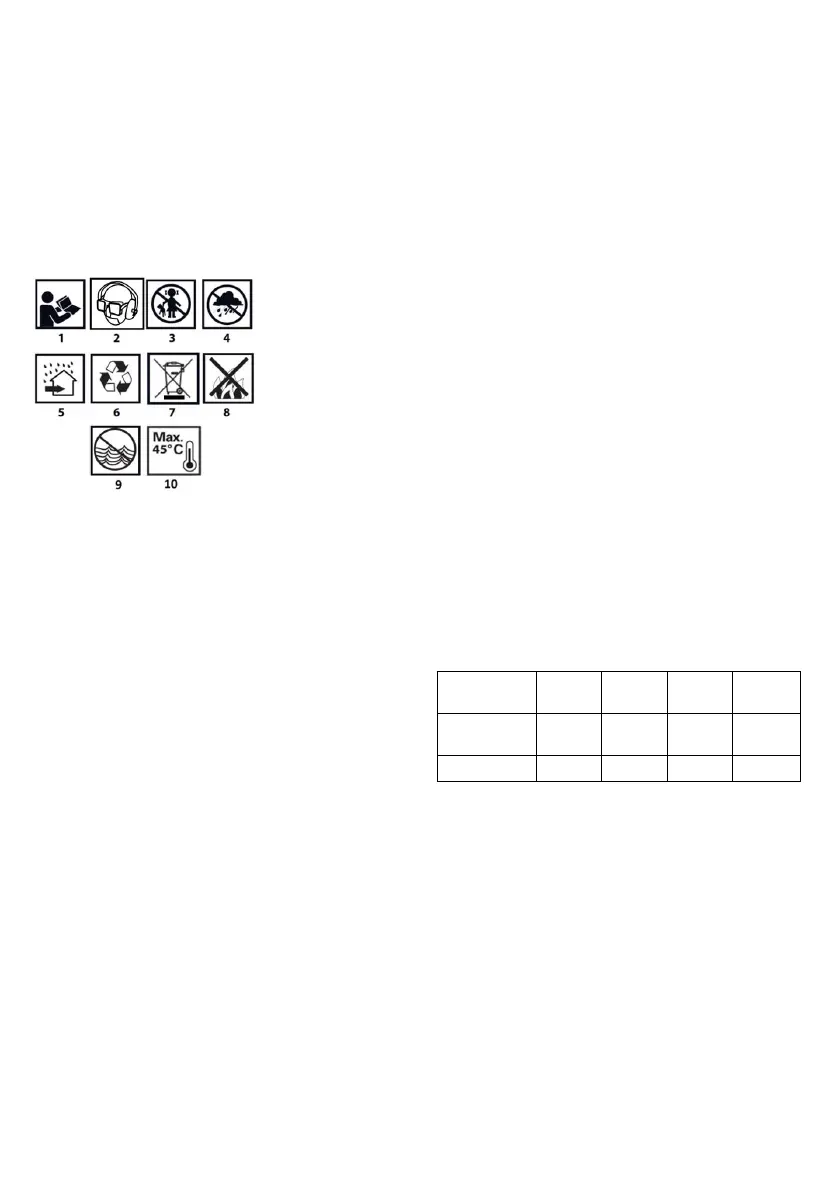

PIKTOGRAMOK ÉS FIGYELMEZTETÉSEK
1. Olvassa el a használati utasítást, tartsa be az abban szereplő
figyelmeztetéseket és biztonsági feltételeket.
2.Viseljen védőszemüveget, fülvédőt és porvédő maszkot.
3.Tartsa távol a gyermekeket a készüléktől.
4.Véd az esőtől.
5.Használja, védve a víztől és a nedvességtől.
6.
7.Szelektív
gyűjtés.
8.Ne dobja a cellákat a tűzbe.
9.Veszélyt jelentenek a vízi környezetre.
10.Ne engedje, hogy a hő hőmérséklete meghaladja a 45°C-ot.
A GRAFIKAI ELEMEK LEÍRÁSA
Az alábbi számozás a készülék alkatrészeire utal.
a jelen kézikönyv grafikus oldalain látható.
A. ábra
1.Screwing mélységállító gomb
2.Strip útmutató csavarokkal
3.Feeder doboz szerelvény
4.Feeder
5. dugattyú a használandó csavarok hosszának kiválasztásához
6.Limiter alap
7.Szalag csavarokkal
8.Screwdriver bit (bit)
B ábra
1.Screwdriver (nem tartozék)
2.Head fogantyúval
3.Screwing mélység beállítása
4.Direction of rotation kapcsoló
5.Switch
6.Work terület megvilágító lámpa
7.Folyamatos működés zárógomb
8.Fogantyú
9.Fogantyú a csavarhúzó övre akasztásához
10.Rechargeable akkumulátor (nem tartozék)
C ábra
1, 2, 3. A gyűrű lehúzása a fejről
4.A csavarhúzó bit (bit) beszerelése
5.Az adagoló doboz összeszerelése csavarhúzóval
* A grafika és a tényleges termék között eltérések lehetnek.
ELŐKÉSZÍTÉS
A gipszkarton csavarhúzó adaptere egy olyan eszköz, amely az 58GE111
akkumulátoros csavarhúzóval működik. Az adaptert gipszkartonba való
csavarozáshoz tervezték. Az adapter különösen hasznosnak bizonyul a
gipszkarton épületek és falak szerelésével, helyiségek átalakításával
stb. kapcsolatos munkáknál.
FELKÉSZÜLÉS A MUNKÁRA
ADAPTER SZERELVÉNY
• Állítsa a forgásirány kapcsolót (B12 ábra) középső állásba.
• Ezután húzza a B11 ábra szerinti állítógyűrűt, amíg le nem válik a
fejről C1-3 ábra
• Szerelje be a bitet, ábra. A8 a mágneses foglalatba, ábra. C4
• Az A3 ábra szerinti adagolódoboz szerelvény beszereléséhez
nyomja erősen a csavarhúzó fejére, amíg az enyhe kattanással a
helyére nem rögzül C5 ábra.
A SZALAG CSAVAROKKAL TÖRTÉNŐ FELSZERELÉSE
• Az A7 ábrán látható csavarszíjat az A2 ábrán látható
csavarvezetőn keresztül kell felszerelni. Ezután vezesse át az
adagoló dobozon, amíg az első csavar el nem éri a kész helyzetet.
• Az A7 ábrán látható csavarcsík eltávolításához nyomja be az A5
ábrán látható csavarhossz-beállító csapot, és húzza felfelé a
csíkot.
AKCIÓ
KÉSZÍTÉS
• Állítsa a B4 ábrán látható billenőkapcsoló kart csavarhúzó állásba.
• Indítás előtt mindig gondosan ellenőrizze a csavarhegyet, hogy nem
kopott-e el. A kopott hegyet ki kell cserélni, különben rossz rögzítés
következhet be.
• A szerszámot mindig merőlegesen tartsa a munkafelületre. A
szerszám ferdén tartása a csavarok sérülését és a hegy kopását
okozhatja. Ez rossz rögzítéshez is vezethet.
• A szerszámot mindig szorosan tartsa a csavarozási felülethez, amíg
a csavarozás be nem fejeződik. Ennek elmulasztása a csavarok
elégtelen meghúzását eredményezheti.
• Ne kenje be olajjal vagy zsírral az adagoló doboz csúszófelületét.
EXTRAKCIÓ
• Távolítsa el az adagoló doboz szerelvényét A3 ábra
• A B4 ábra szerinti fordítókapcsoló kart állítsa kicsavarási
helyzetbe, és csavarhúzóként használja a szerszámot a
kicsavaráshoz.
AKKUMULÁTOR TÍPUSOK ÉS KAPACITÁSOK
A készülék az 58G001, 58G001-1, 58G004, 58G004-1, 58G004-1,
58G086, 58G086-1, 58GE152 ENERGY+ akkumulátorokkal
használható.
Javasoljuk a 4 Ah 58G004-1 akkumulátor használatát.
Akkumulátor
típusa
58G001
58G001-1
58G004
58G004-1
58G086
58G086-1
58GE152
Az akkumulátor
kapacitása
2 Ah
4 Ah
6 Ah
8 Ah
Munkaidő
52 perc
101 perc
165 perc
210 perc
AZ AKKUMULÁTOR TÖLTÉSE
Az akkumulátor töltését olyan körülmények között kell végezni, ahol a
környezeti hőmérséklet 4ºC - 40ºC. Egy új vagy hosszabb ideig nem
használt akkumulátor körülbelül 3-5 töltési és kisütési ciklus után éri el a
teljes teljesítményt.
• Vegye ki az akkumulátort a készülékből.
• Csatlakoztassa a töltőt a hálózati aljzathoz (230 V AC).
• Helyezze be az akkumulátorcsomagot a töltőbe. Ellenőrizze, hogy
az akkumulátorcsomag megfelelően ül-e (teljesen be van-e
helyezve).
Ha a töltő hálózati aljzatba (230 V AC) van dugva, a töltőn lévő zöld LED
világít, jelezve, hogy a feszültség csatlakoztatva van.
Amikor az akkumulátort a töltőbe helyezi, a töltőn lévő piros LED világít,
jelezve, hogy az akkumulátor töltése folyamatban van.
Ezzel egyidejűleg az akkumulátor töltöttségi állapotát jelző zöld LED-ek
különböző mintázatokban pulzálóan világítanak (lásd az alábbi leírást).
• Az összes LED impulzusvilágítása - jelzi az akkumulátor
lemerülését és az újratöltés szükségességét.
• 2 LED pulzáló világítása - részleges kisülést jelez.
• Pulzáló 1 LED - az akkumulátor magas töltöttségét jelzi.
Amikor az akkumulátor töltve van, a töltőn lévő LED zöld színnel világít,
és az akkumulátor töltöttségi állapotát jelző LED-ek folyamatosan
világítanak. Egy bizonyos idő elteltével (kb. 15s) az akkumulátor töltöttségi
állapotát jelző LED-ek kialszanak.
