39

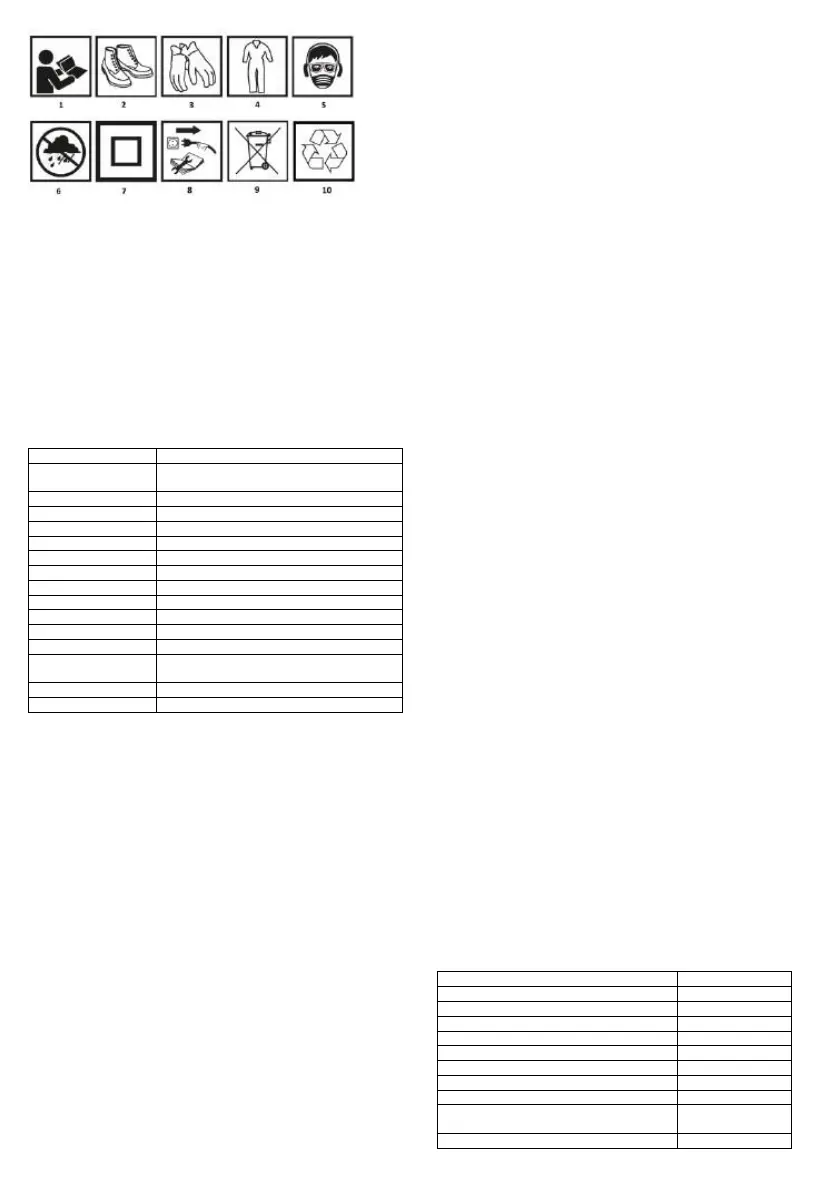

1 . Прочитајте упутства за употребу, поштујте упозорења и
безбедносне услове садржане у њему!
2 .Веар , лична заштитна опрема, заштитна обућа
3 .Веар личну заштитну опрему заштитне рукавице
4. Носите заштитну одећу за личну заштитну опрему
5 .Веартх личну заштитну опрему, штитнике за уши, маску и
заштитне наочаре
6 .Протецт од кише
7 .Екуипмент у класи заштите ИИ
8 .Бефоре одржавања, поправке, искључите из напајања
9 .До не одлагати са кућним отпадом
10 .Тхе апарат се селективно рециклира
ОПИС ГРАФИЧКИХ ЕЛЕМЕНАТА
Следеће нумерисање се односи на компоненте уређаја
приказано на графичким страницама овог приручника.
Ознака Сл. А
Опис
1
Флексибилна осовина вибратора (3m
укључена)
2
Дриве вибратор конектор
3
Вибратор погон брзина
4
Вибратор диск тело
5
Угљен четка поклопац
6
Дугме за континуирани рад
7
Пребаците
8
Главна ручка
9
Вибратор бова
Ознака Сл. Б
Опис
1
Флексибилан ваљак са ролном
2
Вибратор диск утичница
3
Флексибилна осовина за
причвршћивање матица
4
вратило погон пин
5
Вратило задржавање прстен навој
* Могу постојати разлике између графике и стварног производа
ПРИПРЕМА
Вибратор за збијање бетона је дизајниран да збије бетон тако да је
маса што је могуће кохезивнија и хомогенија. Бетонска мешавина се
збија померањем шупљина између агрегатних зрна. Бетон подвргнут
вибратору постаје јачи и издржљивији. Јединицу покреће
комутаторски мотор наизменичне струје кроз мењач и флексибилну
осовину.
РАД УРЕЂАЈА
Монтажа вибратора
НАПОМЕНА : Проверите да ли је вибратор искључен из извора
напајања пре инсталације како бисте избегли нежељену активацију.
Корак 1. Повежите погонски пин вибратора сл. B5 на седиште
вратила сл. B2 вибратора.
Корак 2. Убаците диск пин сл . B5 тако да се потпуно клизи у
седиште вратила вибратора сл. B2 и укључите навој причврсног
прстена сл. B5 са задржавајућом матицом сл. B3.
Корак 3 : Окрените матицу Фиг. B3 у смеру супротном од казаљке
на сату колико год ће ићи. Уверите се да је веза између погона и
осовине са ролном вибратора стабилна.
Уређај је спреман за употребу.
Пре сваке употребе
• Проверите напон напајања на градилишту. Вибратор користи
230V.
• Проверите вибратор да ли је истрошен или оштећен.
• Ако је потребно, очистите вибратор користећи само сапун и
влажну крпу. Многа средства за чишћење су штетна за пластику
и изолацију.
• Никада не дозволите да течност уђе у мотор.
Ради
Немојте непотребно покренути јединицу са вратилом ван рада на
дужи временски период. То може довести до прегревања и
оштећења лежаја.
• Ухватите главну ручку Фиг. A8 машине и са друге стране
подршку и држите кућиште у близини мотора.
• Притисните прекидач Фиг. A7 , који се налази на дршци.
Убаците бубањ вибратора у бетон, уређај почиње да ради и
вибрира.
• Ако отпустите прекидач Сл. A7 , мотор ће престати да ради.
• Ако управљате уређајем притиском на прекидач, а затим
притисните дугме за закључавање сл. A6 , мотор ће радити
без притиска на прекидач сл. A7 .
• Ако желите да отпустите дугме за закључавање непрекидног
рада сл. A6, поново притисните прекидач сл. A7 .
НАПОМЕНА : ако мотор ради, али вибратор сирену не вибрира,
удари у земљу са њим док је јединица укључена. Ако звучни сигнал
вибрира, уређај ради нормално.
• Држите флексибилно црево са главом ролне у ваздуху или га
ставите на меку површину приликом покретања мотора. Ово ће
спречити врх од одбијања на тврдој површини током покретања,
што би могло оштетити унутрашње лежајеве.
• Током употребе, уметните главу у смешу прилично брзо, али је
полако извуците када је извадите. Брзо уклањање је главни
узрок лоше консолидације бетона.
• За најбоље резултате, потпуно уроните главу и покушајте да
успоставите редован образац уметања и уклањања.
• Избегавајте вибрирање подручје влажног бетона током дужег
временског периода, јер то може довести до прекомерног
одвајања материјала.
• Избегавајте оштре завоје у флексибилном цреву. То може
изазвати вруће тачке.
• Не дозволите да кабл за напајање додирује мокри бетон, јер то
може изазвати кратки спој у електричном систему.
• Када померате вибратор у радном подручју, не повлачите главу
на земљу.
• Избегавајте додиривање калупа и шипки приликом уметања
главе у мешавину.
• Ако се вибратор изненада заустави, искључите прекидач и
искључите извор напајања. Проверите уређај и кабл за
напајање за оштећења.
• Ако се вибратор не користи дуже од 15 минута:
1 . Проверите да ли је прекидач за напајање искључен.
2 . Искључите из извора напајања.
3 . Оперите преостали цементни бетон из флексибилног црева и
главе
ОДРЖАВАЊЕ И СКЛАДИШТЕЊЕ
- Очистите вибратор само сапуном и влажном крпом. Многа средства
за чишћење су штетна за пластику и изолацију. - Никада не
дозволите да течност уђе у мотор
- Проверите да ли плутача вибратора није истрошена или оштећена.
Оштећене или истрошене делове треба заменити пре следеће
употребе
- Када чувате вибратор, поставите вибратор заједно са напајањем на
сигурно место. Одвојите флексибилно црево од тела мотора.
Машина је дизајнирана да ради дуже време уз минимално
одржавање. Наставак задовољавајућег рада зависи од правилне
неге машине и редовног чишћења.
САДРЖАЈ КИТ-а:
• Вибратор погон 1pc.
• Флексибилан ваљак 3 м са ролном 1pc.
• Техничка документација 3 бр.
ПАРАМЕТАР
ВРЕДНОСТ
Напон напајања
230 В АЦ
Фреквенција снабдевања
50 Хз
Номинална снага
1100 П
Брзина
4400
мин-1
Фреквенција вибрација
240 Хз
Амплитуда осцилација
~ 1.2 мм
Пречник ролне
35 мм
Ефективни пречник сијалице
~ 35 цм
Препоручено растојање између
поремећаја вртлога
~ 50 цм
Дужина црева са ролном
3 м
