23
zakrývajú pohyblivé časti a mali by ste sa vyhýbať tomu, aby vás
vtiahli dovnútra.
• Používajte ochranný odev a vybavenie. V prípade potreby
používajte ochranné okuliare s bočnými štítmi alebo tvárový štít. V
prašných pracovných podmienkach používajte protiprašnú masku.
V prípade potreby používajte aj protišmykovú ochrannú obuv, prilbu,
rukavice, systémy na odsávanie prachu a chrániče sluchu. To platí
pre všetky osoby v pracovnom priestore.
• NESAHUJTE so zariadením príliš ďaleko. Stále udržiavajte správne
držanie tela a rovnováhu.
ELEKTRICKÁ BEZPEČNOSŤ
• Dvojitá izolácia eliminuje potrebu trojvodičového uzemneného
napájacieho kábla a uzemneného napájacieho systému.
• Vyhnite sa kontaktu tela s uzemnenými povrchmi, ako sú potrubia,
radiátory, sporáky a chladničky. Ak je vaše telo uzemnené, existuje
zvýšené riziko úrazu elektrickým prúdom.
• Nevystavujte elektrické náradie dažďu alebo vlhkosti. Vniknutie
vody do elektrického náradia zvyšuje riziko úrazu elektrickým
prúdom.
• Nikdy nepoužívajte napájací kábel na prenášanie náradia ani
nevyťahujte zástrčku zo zásuvky. Napájací kábel uchovávajte mimo
dosahu zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí.
Poškodené napájacie káble okamžite vymeňte. Poškodené
napájacie káble zvyšujú riziko úrazu elektrickým prúdom
• Pri práci s elektrickým náradím vonku používajte vonkajšie
predlžovacie káble. Tieto predlžovacie káble sú určené na použitie
vo vonkajšom prostredí a znižujú riziko úrazu elektrickým prúdom.
POUŽÍVANIE A STAROSTLIVOSŤ O VIBRÁTOR NA BETÓN
• Nepoužívajte silu. Výrobky odvádzajú lepšiu a bezpečnejšiu prácu,
ak sa používajú spôsobom a na prácu, na ktorú boli navrhnuté.
Plánujte si prácu a používajte správny výrobok na danú prácu.
• Pred každým použitím skontrolujte, či nie sú poškodené časti.
Starostlivo skontrolujte, či výrobok bude správne fungovať a plniť
svoju určenú funkciu. Poškodené alebo opotrebované diely je
potrebné okamžite vymeniť. Výrobok nikdy nepoužívajte s
poškodenou časťou.
• Pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo
skladovaním náradia odpojte napájanie a nastavte vypínač do
zablokovanej alebo vypnutej polohy. Takéto preventívne
bezpečnostné opatrenia znižujú riziko náhodného spustenia
náradia.
• Ak výrobok nepoužívate, skladujte ho. Skladujte ho na suchom,
bezpečnom mieste mimo dosahu detí. Pred uskladnením a pred
opätovným použitím skontrolujte, či je výrobok v dobrom funkčnom
stave.
• Používajte iba príslušenstvo odporúčané výrobcom na použitie s
vaším výrobkom. Príslušenstvo, ktoré môže byť vhodné pre jeden
výrobok, môže pri použití s iným výrobkom predstavovať riziko
poranenia.

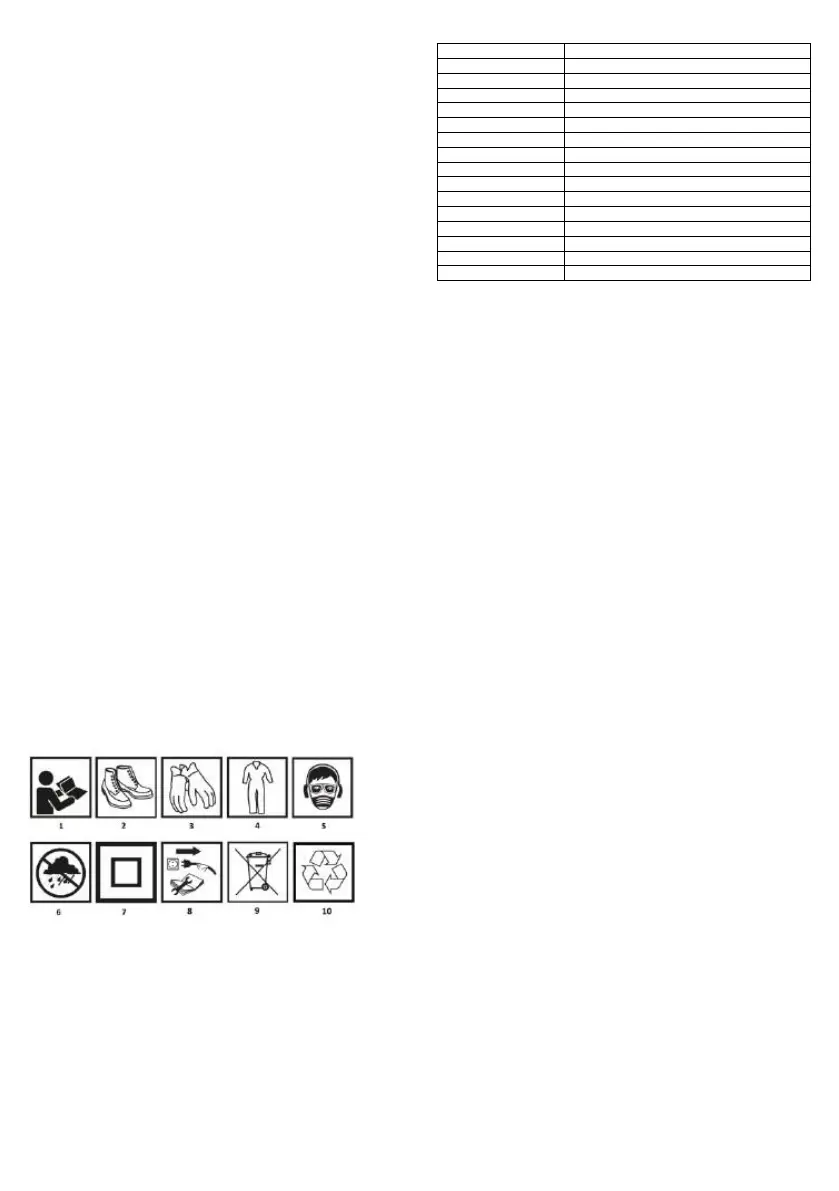

PIKTOGRAMY A VÝSTRAHY
1. Prečítajte si návod na obsluhu, dodržiavajte upozornenia a
bezpečnostné podmienky v ňom uvedené!
2.Noste osobné ochranné prostriedky ochrannú obuv
3.Wear osobné ochranné prostriedky ochranné rukavice
4.Wear osobné ochranné prostriedky ochranný odev
5.Noste osobné ochranné prostriedky chrániče sluchu, masku a
ochranné okuliare
6.Protect pred dažďom
7.Zariadenia v triede ochrany II
8.Pred údržbou, opravou odpojte od napájania
9.Nevyhadzujte spolu s domovým odpadom
10.Spotrebič je selektívne recyklovaný
OPIS GRAFICKÝCH PRVKOV
Nasledujúce číslovanie sa vzťahuje na komponenty zariadenia
zobrazené na grafických stranách tejto príručky.
Označenie Obr. A
Popis
1
Pružný vibračný hriadeľ (3 m v balení)
2
Konektor vibrátora pohonu
3
Pohonné ústrojenstvo vibrátora
4
Teleso pohonu vibrátora
5
Kryt uhlíkových kefiek
6
Tlačidlo nepretržitej prevádzky
7
Prepínač
8
Hlavná rukoväť
9
Vibračná bója
Označenie Obr. B
Popis
1
Pružný valec s valčekom
2
Zásuvka pohonu vibrátora
3
Upevňovacia matica pružného hriadeľa
4
Hnací čap hriadeľa
5
Závit poistného krúžku hriadeľa
* Medzi grafickým zobrazením a skutočným produktom môžu byť
rozdiely
PRÍPRAVA
Zhutňovací vibrátor bol navrhnutý na zhutňovanie betónu tak, aby bola
hmota čo najsúdržnejšia a najhomogénnejšia. Betónová zmes sa
zhutňuje vytláčaním dutín medzi zrnami kameniva. Betón vystavený
pôsobeniu vibrátora sa stáva pevnejším a odolnejším. Zariadenie je
poháňané striedavým komutátorovým motorom prostredníctvom
prevodovky a pružného hriadeľa.
PREVÁDZKA ZARIADENIA
Montáž vibrátora
POZNÁMKA: Pred inštaláciou sa uistite, že je vibrátor odpojený od zdroja
napájania, aby nedošlo k jeho nechcenej aktivácii.
Krok 1. Pripojte hnací kolík vibrátora obr. B5 k sedlu hriadeľa obr. B2
vibrátora.
Krok 2. Vložte hnací kolík obr. B5 tak, aby sa úplne zasunul do uloženia
hriadeľa vibrátora obr. B2 a zacvaknite závit poistného krúžku obr. B5 s
poistnou maticou obr. B3.
Krok 3 Otočte maticou obr. B3 proti smeru hodinových ručičiek až na
doraz. Uistite sa, že spojenie medzi pohonom a hriadeľom s vibračným
valcom je stabilné.
Zariadenie je pripravené na použitie.
Pred každým použitím
• Skontrolujte napájacie napätie na pracovisku. Vibrátor používa
napätie 230 V.
• Skontrolujte, či vibrátor nie je opotrebovaný alebo poškodený.
• V prípade potreby vibrátor vyčistite len pomocou mydla a vlhkej
handričky. Mnohé čistiace prostriedky sú škodlivé pre plasty a
izoláciu.
• Nikdy nedovoľte, aby sa kvapalina dostala do motora.
Práca
Neprevádzkujte zbytočne zariadenie s vyradeným hriadeľom z prevádzky
na dlhší čas. Môže to spôsobiť prehriatie a poškodenie ložiska.
• Uchopte hlavnú rukoväť obr. A8 stroja a druhou rukou podoprite a
pridržte kryt v blízkosti motora.
• Stlačte spínač obr. A7, ktorý sa nachádza na rukoväti. Vložte bubon
vibrátora do betónu, zariadenie začne pracovať a vibrovať.
• Ak uvoľníte spínač obr. A7, motor prestane bežať.
• Ak prístroj ovládate stlačením spínacej spúšte a potom stlačíte
tlačidlo zámku obr. A6, motor bude pracovať bez stlačenia spínača
obr. A7.
• Ak chcete uvoľniť tlačidlo blokovania nepretržitej prevádzky obr. A6,
opätovne stlačte spínač obr. A7.
POZNÁMKA: ak motor beží, ale bzučiak vibrátora nevibruje, udrite ním o
zem, keď je jednotka zapnutá. Ak bzučiak vibruje, jednotka pracuje
normálne.
• Pri štartovaní motora držte ohybnú hadicu so zvinutou hlavou vo
vzduchu alebo ju položte na mäkký povrch. Zabránite tak tomu, aby
koncovka počas štartovania poskakovala na tvrdom povrchu, čo by
mohlo poškodiť vnútorné ložiská.
• Počas používania vkladajte hlavicu do zmesi pomerne rýchlo, ale pri
vyberaní ju vyťahujte pomaly. Rýchle vybratie je hlavnou príčinou
zlej konsolidácie betónu.
• Aby ste dosiahli najlepšie výsledky, ponorte hlavu úplne a snažte sa
zaviesť pravidelný režim vkladania a vyberania.
• Vyhnite sa dlhodobému vibrovaniu mokrého betónu, pretože to
môže spôsobiť nadmerné oddeľovanie materiálu.
