ELEKTROMOS BIZTONSÁG
• A kettős szigetelés kiküszöböli a háromvezetékes földelt tápkábel
és a földelt hálózati rendszer szükségességét.
• Kerülje a test érintkezését földelt felületekkel, például csövekkel,
radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Megnövekedett
az áramütés veszélye, p14-ha a teste földelve van.
• Ne tegye ki az elektromos szerszámokat esőnek vagy
nedvességnek. A víz bejutása az elektromos szerszámba növeli az
áramütés veszélyét.
• Soha ne használja a tápkábelt szerszámok szállítására, és ne húzza
ki a dugót a konnektorból. Tartsa a tápkábelt távol hőforrásoktól,
olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült tápkábelt
azonnal cserélje ki. A sérült tápkábelek növelik az áramütés
veszélyét.
• Ha kültéren dolgozik elektromos szerszámmal, használjon kültéri
hosszabbítót. Ezeket a hosszabbító kábeleket kültéri használatra
tervezték, és csökkentik az áramütés kockázatát.
A BETONVIBRÁTOR HASZNÁLATA ÉS ÁPOLÁSA
• Ne alkalmazzon erőszakot. A termékek jobb és biztonságosabb
munkát végeznek, ha úgy és arra a feladatra használják őket, amire
tervezték őket. Tervezze meg a munkát, és használja a munkához
megfelelő terméket.
• Minden használat előtt ellenőrizze a sérült alkatrészeket. Gondosan
ellenőrizze, hogy a termék megfelelően működik-e és ellátja-e a
tervezett funkcióját. A sérült vagy kopott alkatrészeket azonnal ki
kell cserélni. Soha ne használja a terméket sérült alkatrésszel.
• Kapcsolja le a szerszámot a hálózatról, és állítsa a hálózati
kapcsolót zárolt vagy kikapcsolt állásba, mielőtt bármilyen beállítást
elvégezne, tartozékot cserélne vagy a szerszámot tárolná. Ezek a
megelőző biztonsági intézkedések csökkentik a szerszám véletlen
elindításának kockázatát.
• Tárolja a terméket, ha nem használja. Száraz, biztonságos helyen,
gyermekek számára elérhetetlen helyen tárolja. Tárolás és újbóli
használat előtt ellenőrizze a terméket, hogy jó működési állapotban
legyen.
• Csak a gyártó által a termékhez ajánlott tartozékokat használjon. Az
egyik termékhez alkalmas tartozékok sérülésveszélyt jelenthetnek,
ha egy másik termékkel együtt használják őket.

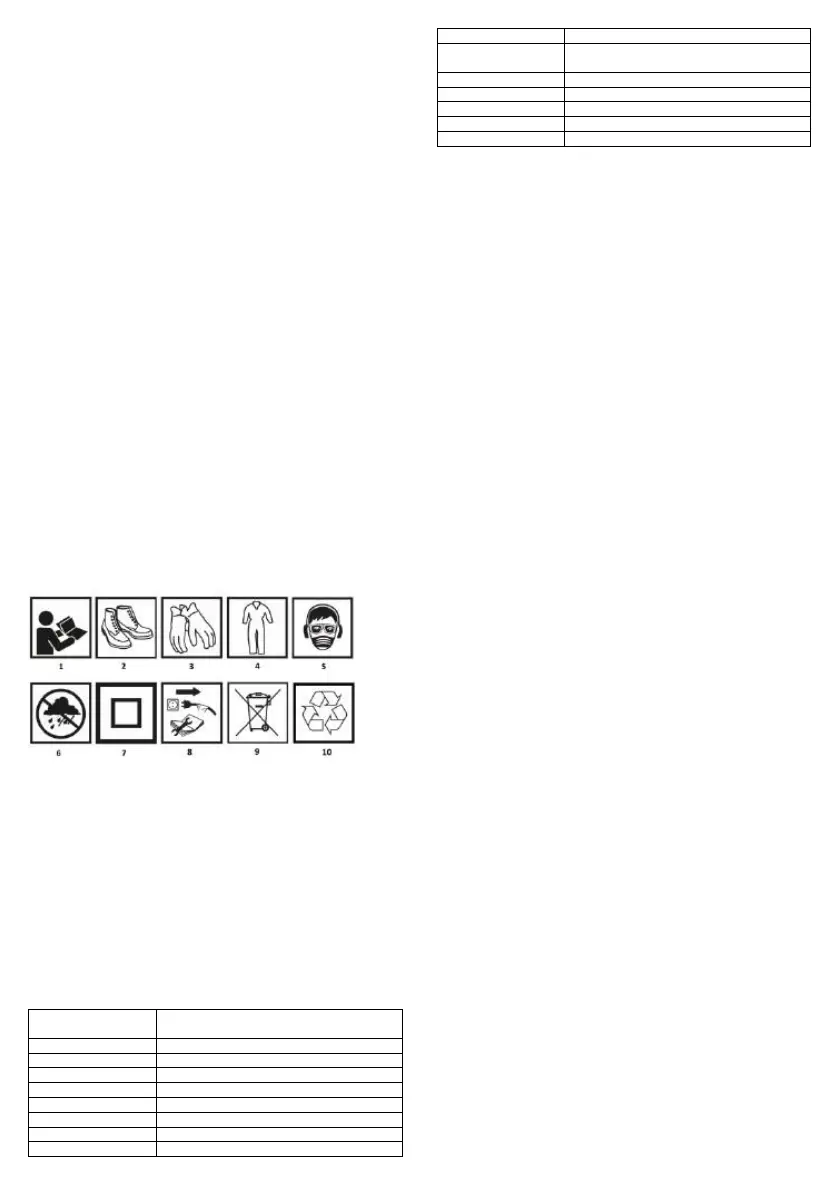

PIKTOGRAMOK ÉS FIGYELMEZTETÉSEK
1.Olvassa el a használati utasítást, tartsa be az abban foglalt
figyelmeztetéseket és biztonsági feltételeket!
2.Viseljen egyéni védőfelszerelést védő lábbelit
3.Viseljen egyéni védőfelszerelést védőkesztyűt
4.Viseljen egyéni védőfelszerelést védő ruházatot
5.Viseljen egyéni védőfelszerelést fülvédőt, maszkot és
védőszemüveget.
6.Protect az esőtől
7.II. védelmi osztályba tartozó berendezések
8.Karbantartás, javítás előtt válassza le az áramellátásról
9.Ne dobja ki a háztartási hulladékkal együtt.
10.A készüléket szelektíven újrahasznosítják.
A GRAFIKAI ELEMEK LEÍRÁSA
A következő számozás a készülék alkatrészeire utal
a jelen kézikönyv grafikus oldalain látható.
Megnevezés A
ábra
Leírás
1
Rugalmas vibrátor tengely (3m mellékelve)
2
Hajtásvibrátor csatlakozó
3
Vibrátor hajtómű
4
Vibrátor meghajtó test
5
Szénkefe burkolat
6
Folyamatos működés gomb
7
Switch
8
Fő fogantyú
9
Vibrátor bója
Megnevezés B
ábra
Leírás
1
Rugalmas henger tekerccsel
2
Vibrátor meghajtó aljzat
3
Rugalmas tengely rögzítőanya
4
A tengely meghajtócsapja
5
A tengely rögzítőgyűrű menete
* A grafika és a tényleges termék között eltérések lehetnek.
ELŐKÉSZÍTÉS
A betontömörítő vibrátort úgy tervezték, hogy a betont úgy tömörítse, hogy
a massza a lehető legösszetartóbb és leghomogénebb legyen. A
betonkeverék tömörítése az aggregátumszemcsék közötti üregek
kiszorításával történik. A vibrátornak kitett beton erősebbé és tartósabbá
válik. A készüléket egy váltóáramú kommutátoros motor hajtja egy
sebességváltón és egy hajlékony tengelyen keresztül.
A KÉSZÜLÉK MŰKÖDÉSE
A vibrátor felszerelése
MEGJEGYZÉS: A nem kívánt aktiválás elkerülése érdekében győződjön
meg róla, hogy a vibrátor a beszerelés előtt le van választva az
áramforrásról.
1. lépés. Csatlakoztassa a vibrátor meghajtócsapját. B5 a tengelyüléshez,
ábra. B2 tengelyébe.
2. lépés. Helyezze be a meghajtócsapot, ábra. B5 úgy, hogy teljesen
belecsússzon a vibrátor tengelyének üregébe, ábra. B2 és a rögzítőgyűrű
menetébe, ábra. B5 a rögzítőanyával. B3.
3. lépés Forgassa el az anyát (ábra B3) az óramutató járásával ellentétes
irányba, ameddig csak lehet. Győződjön meg arról, hogy a hajtómű és a
vibrátorhengerrel ellátott tengely közötti kapcsolat stabil.
A készülék használatra kész.
Minden használat előtt
• Ellenőrizze a munkahelyi tápfeszültséget. A vibrátor 230 V-os
feszültséget használ.
• Ellenőrizze a vibrátor kopását vagy sérülését.
• Ha szükséges, tisztítsa meg a vibrátort kizárólag szappannal és
nedves ruhával. Sok tisztítószer káros a műanyagokra és a
szigetelésre.
• Soha ne engedje, hogy folyadék kerüljön a motorba.
Munka
Ne működtesse a készüléket szükségtelenül hosszabb ideig üzemen kívül
lévő tengellyel. Ez túlmelegedést és a csapágy károsodását okozhatja.
• Fogja meg a gép A8. ábrán látható fő fogantyúját, a másik kezével
pedig támassza meg és tartsa a motor közelében lévő burkolatot.
• Nyomja meg az A7 ábra szerinti kapcsolót, amely a fogantyún
található. Helyezze be a vibrátor dobot a betonba, a készülék elkezd
működni és vibrálni.
• Ha a kapcsolót elengedik (A7 ábra), a motor leáll.
• Ha a készüléket a kapcsoló kioldójának megnyomásával, majd a
reteszelőgomb megnyomásával működteti, ábra. A6, a motor a
kapcsoló megnyomása nélkül is működik, ábra. A7.
• Ha fel akarja oldani a folyamatos működés reteszelő gombját ábra.
A6, nyomja meg újra a kapcsolót, ábra. A7.
MEGJEGYZÉS: ha a motor működik, de a vibrátor hangjelzője nem
rezeg, ütögesse meg vele a földet, miközben a készülék be van
kapcsolva. Ha a zúgó rezeg, a készülék normálisan működik.
• A motor indításakor tartsa a hajlított tömlőt a levegőbe tekert fejjel,
vagy helyezze puha felületre. Ez megakadályozza, hogy a hegy
indításkor kemény felületen pattogjon, ami károsíthatja a belső
csapágyakat.
• Használat közben a fejet viszonylag gyorsan helyezze be a
keverékbe, de lassan húzza ki, amikor kiveszi. A gyors eltávolítás a
beton rossz megszilárdulásának egyik fő oka.
• A legjobb eredmény elérése érdekében merítse be teljesen a fejet,
és próbáljon meg rendszeres rendszert kialakítani a behelyezés és
eltávolítás során.
• Kerülje a nedves betonterület hosszú ideig tartó vibrálását, mivel ez
az anyag túlzott szétválását okozhatja.
• Kerülje a hajlékony tömlő éles kanyarodását. Ez forró pontokat
okozhat.
• Ne hagyja, hogy a tápkábel nedves betonhoz érjen, mert ez
rövidzárlatot okozhat az elektromos rendszerben.
• Amikor a vibrátort a munkaterületen mozgatja, ne húzza a fejet a
talajon.
• Kerülje a formák és a rudak érintését, amikor a fejet a keverékbe
helyezi.
