ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όλα τα ηλεκτρικά μέρη της μηχανής συγκόλλησης είναι

επικαλυμμένα με το προστατευτικό ρετσίνι, γι’ αυτό τα πρώτα

μερικά λεπτά κατόπιν ενεργοποίησης της μηχανής συγκόλλησης

ενδέχεται να δημιουργηθεί καπνός. Δεν είναι ανησυχητικό. Ο

καπνός θα εξαφανιστεί σε λίγα λεπτά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η μηχανή συγκόλλησης είναι σχεδιασμένη για λειτουργία σε

κλειστούς χώρους. Προστατέψτε την από την υγρασία.

ΣΥΝΤΗΡΗΣΗ

• Προτού προβείτε σε οιεσδήποτε ενέργειες που αφορούν

στη συντήρηση ή την αντικατάσταση των ανταλλακτικών,

αποσυνδέσετε τη μηχανή συγκόλλησης από το ηλεκτρικό

δίκτυο. Βεβαιωθείτε ότι ο μηχανή συγκόλλησης είναι

αποσυνδεδεμένη από το ηλεκτρικό δίκτυο και ότι τα μέρη της

έχουν ψυχθεί, και μόνο κατόπιν αυτού μπορείτε να προβείτε

στις εργασίες συντήρησης.

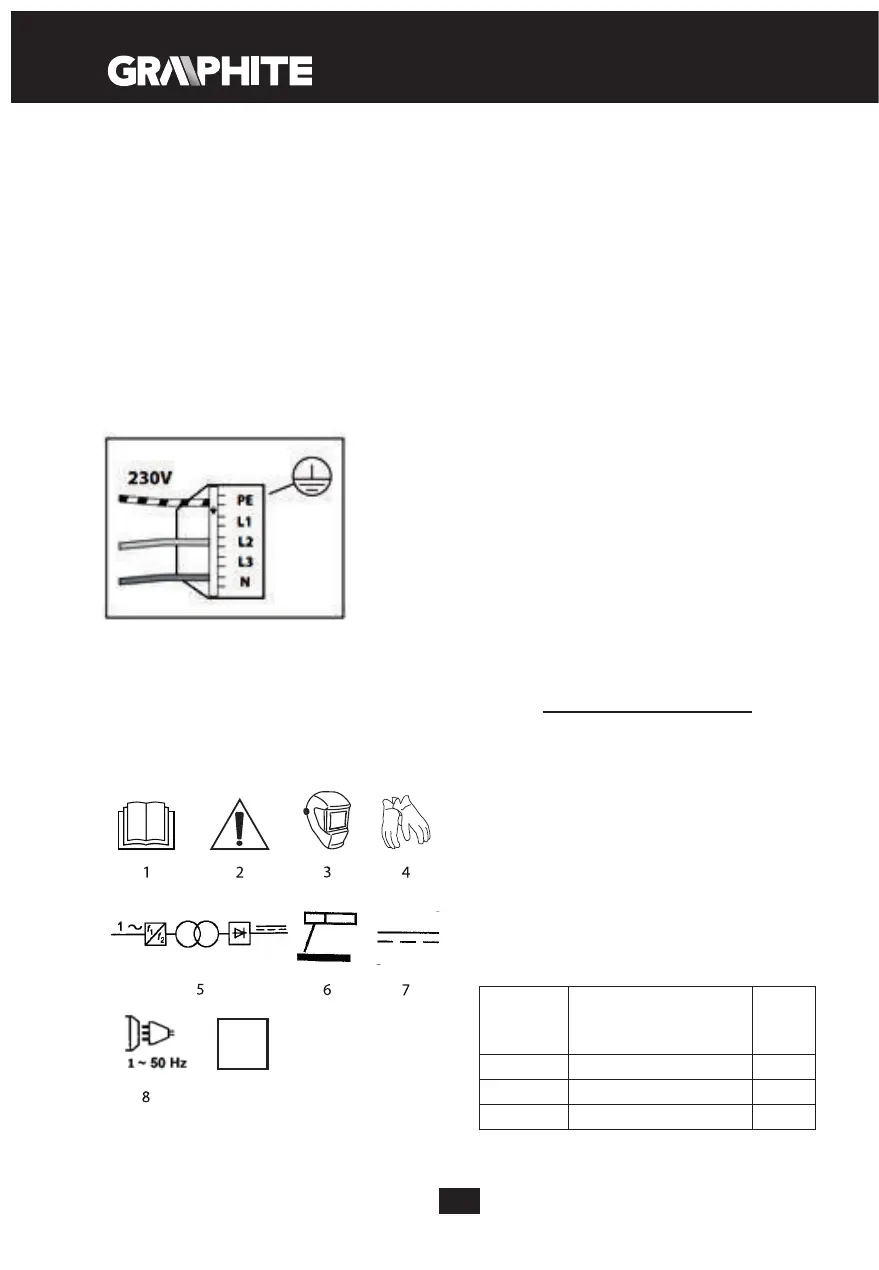

ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΗΣ ΤΟΥ ΒΥΣΜΑΤΟΣ ΣΥΝΔΕΣΗΣ

ΚΑΛΩΔΙΩΝ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗΣ

Η μηχανή συγκόλλησης 56H811 έχει το βύσμα σχεδιασμένο για το

ρεύμα 16Α. Οι μηχανές συγκόλλησης 56H812 και 56H813 έχουν

σχεδιαστεί για το ρεύμα άνω των 16Α, και για το λόγο αυτό θα πρέπει

να τοποθετήσετε τα βύσματα που προορίζονται για μεγαλύτερη τιμή

ρεύματος. Το ρεύμα που καταναλώνεται αναγράφεται στις πινακίδες

στοιχείων των μηχανών συγκόλλησης. Προτού συνδέσετε τη μηχανή

συγκόλλησης στο ηλεκτρικό δίκτυο, θα πρέπει να βεβαιωθείτε ότι

το συγκεκριμένο ηλεκτρικό δίκτυο θα αντέξει το φορτίο που θα

δημιουργείται από τη μηχανή συγκόλλησης με το μέγιστο ρεύμα.

ΕΠΕΞΗΓΗΣΗ ΤΩΝ ΕΙΚΟΝΟΓΡΑΜΜΑΤΩΝ:

9

IP21S

10

S

1. Διαβάστε τις οδηγίες χρήσης, ακολουθείτε τις συστάσεις και

τηρείτε τους κανόνες ασφαλείας που παρατίθενται σε αυτές!

2. Απαιτείται η μέγιστη προσοχή

3. Χρησιμοποιήστε τη μάσκα συγκόλλησης

4. Χρησιμοποιήστε προστατευτικά γάντια

5. Μονοφασικός μετασχηματιστής

6. Χειρωνακτική συγκόλληση με επενδεδυμένο ηλεκτρόδιο

7. Πηγή ηλεκτρικής ενέργειας – συνεχούς ρεύματος (DC)

8. Μονοφασικό κύκλωμα παροχής συνεχούς ρεύματος με την

ονομαστική συχνότητα 50 Hz

9. Κατάλληλο για χρήση σε περιβάλλον με τον αυξημένο

κίνδυνο ηλεκτροπληξίας

10. Πηγή ρεύματος συγκόλλησης, σχεδιασμένη για χρήση σε

εσωτερικούς χώρους

ΤΑΞΙΝΟΜΗΣΗ ΩΣ ΠΡΟΣ ΤΗΝ ΗΜΣ (ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ

ΣΥΜΒΑΤΟΤΗΤΑ)

EN 55011 – κλάση B

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ

Η μηχανή συγκόλλησης είναι εξοπλισμός συγκόλλησης ο οποίος

συγκαταλέγεται στην κλάση I με βάση τη μέθοδο προστασίας και

χρησιμοποιείται για τη συγκόλληση MMA. Για τη συγκόλληση

MMA χρησιμοποιούνται επενδεδυμένα ηλεκτρόδια για τη

στερέωση των οποίων χρησιμοποιούνται οι προσαρμογείς

ηλεκτροδίων των καλωδίων ηλεκτροσυγκόλλησης MMA. Τα εν

λόγω ηλεκτρόδια τήκονται μαζί με το υπό συγκόλληση υλικό. Οι

μηχανές συγκόλλησης διατηρούν σταθερή τιμή του ρεύματος

συγκόλλησης.

ΠΕΡΙΓΡΑΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ

Η αρίθμηση στην παρακάτω λίστα αφορά τα εξαρτήματα της

συσκευής που παρουσιάζονται στις σελίδες με εικόνες.

1. Υποδοχή σύνδεσης καλωδίου προστασίας (-)

2. Υποδοχή σύνδεσης καλωδίου συγκόλλησης MMA (+)

3. Επιλογέας ρεύματος συγκόλλησης

4. Δίοδος ένδειξης ενεργοποίησης της μηχανής συγκόλλησης

5. Δίοδος ένδειξης υπερθέρμανσης περιελίξεων

ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Μάσκα προστασίας συγκολλητή - 1 τμχ

2. Σφυρί ηλεκτροσυγκολλητών με βούρτσα - 1 τμχ

3. Καλώδιο συγκόλλησης MMA - 1 τμχ

4. Καλώδιο γείωσης - 1 τμχ

ΠΡΌΕΤΌΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΣΥΝΔΕΣΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΔΙΚΤΥΟ

Προτού η μηχανή συγκόλλησης συνδεθεί στο δίκτυο παροχής

ηλεκτρικού ρεύματος, βεβαιωθείτε ότι η τάση και η ισχύς

ρεύματος του δικτύου αν τιστοιχούν στις παραμέτρους που

αναγράφονται στην πινακίδα στοιχείων της μηχανής. Το καλώδιο

τροφοδοσίας πρέπει να είναι προστατευμένο με εύτηκτες

ασφάλειες ή αυτόματους διακόπτες με στοιχεία ενεργοποίησης

που να αντιστοιχούν στην ισχύ τη μηχανής συγκόλλησης.

Συνδέστε τη μηχανή συγκόλλησης στο ηλεκτρικό δίκτυο και

βεβαιωθείτε ότι ο λαμπτήρας ένδειξης έχει ενεργοποιηθεί.

ΠΡΟΣΟΧΗ: Στο ηλεκτρικό δίκτυο θα πρέπει να προβλέπεται

η διάταξη αποσύνδεσης ασφαλείας, το ονομαστικό ρεύμα

του οποίο πρέπει να αντιστοιχεί στο ονομαστικό ρεύμα της

μηχανής συγκόλλησης. Το ηλεκτρικό δίκτυο θα πρέπει να

είναι διαμορφωμένο επαγγελματικά και να εξασφα λίζει καλή

λειτουργία με το ονομαστικό φορτίο της διάταξης αποσύνδεσης

ασφαλείας.

Μοντέλο

μηχανής

συγκόλλησης

ΜΜΑ

Προστασία Τιμές

56H811 Διάταξη αποσύνδεσης ασφαλείας ≥ 16 A

56H812 Διάταξη αποσύνδεσης ασφαλείας ≥ 20 A

56H813 Διάταξη αποσύνδεσης ασφαλείας ≥ 25 A
