39

Keevitusseade 56H811on varustatud 16 A originaalpistikuga.

Keevitusseadmed 56H812 ja 56H813 saavad kasutada voolutugevust

üle 16 A, seega tuleb paigaldada suurema voolutugevuse jaoks

mõeldud pistik. Konkreetse seadme kasutatav voolutugevus

on näidatud nominaaltabelis. Kui ühendate keevitusseadmed

elektrisüsteemi püsivalt, veenduge, et elektrisüsteem talub

keevitusseadme maksimaalset voolutugevust.

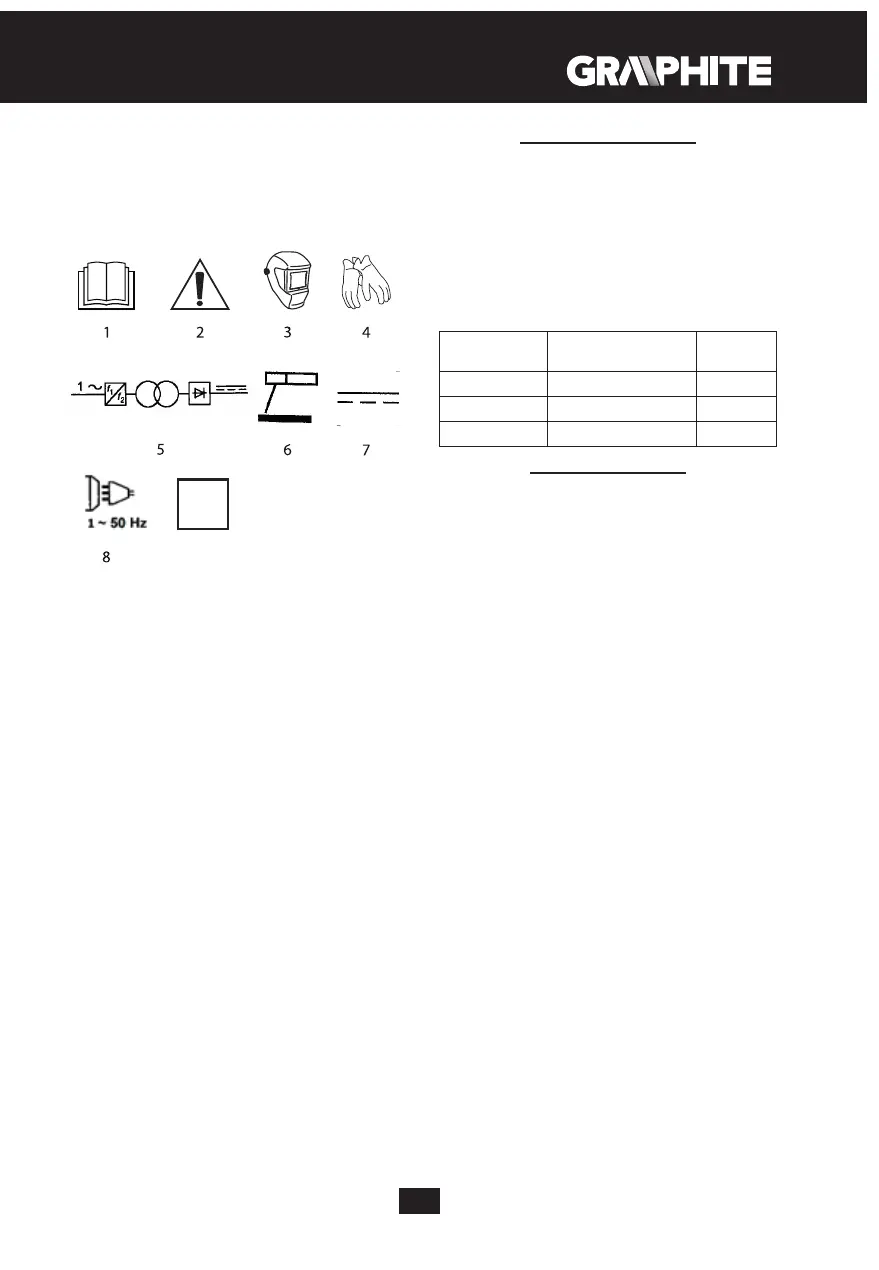

KASUTATUD PIKTOGRAMMIDE SELGITUSED

9

IP21S

10

S

1. Lugege kasutusjuhend läbi ning järgige selles toodud

hoiatusi ja ohutusjuhiseid!

2. Tähelepanu, pidage kinni eriohutusjuhistest.

3. Kasutage keevitusmaski.

4. Kasutage kaitsekindaid.

5. Ühefaasiline transformaator

6. Käsitsi keevitamine sulavate elektroodidega

7. Energiaallikas tarnib alalisvoolu (DC)

8. Ühefaasiline toitejuhe vahelduvvoolule sagedusega 50 Hz

9. Sobib keevitamiseks keskkonnas, kus valitseb kõrgendatud

elektrilöögioht.

10. Keevitus-energiaallikas, mis on mõeldud töötamiseks

siseruumides.

EMC KLASSIFIKATSIOON

EN 55011 – klass B

EHITUS JA KASUTAMINE

Tegemist on I isolatsiooniklassi keevitusseadmega, mida

kasutatakse keevitamiseks MMA-meetodil. MMA-meetodil

keevitamiseks kasutatakse sulavaid elektroode, mis

paigaldatakse keevitusklambri klambrisse. Need elektroodid

sulatatakse koos keevitatava materjaliga. Keevitusseadmetel on

püsivad vooluomadused.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel

kujutatud seadme elementide numeratsioonile.

1. Maandusjuhtme pesa (-)

2. MMA-keevituskaabli pesa (+)

3. Keevitusvoolu reguleerimise nupp

4. Diood, mis annab märku, et seade on vooluvõrku ühendatud

5. Diood, mis annab märku seadme ülekuumenemisest

VARUSTUS JA TARVIKUD

1. Keevitusketas - 1 tk

2. Harjaga keevitusvasar - 1 tk

3. MMA-keevituskaabel - 1 tk

4. Maandusjuhe - 1 tk

ETTEVALMISTUS TÖÖKS

VÕRKU ÜHENDAMINE

Enne seadme ühendamist vooluvõrku veenduge, et võrgu pinge

ja voolusagedus vastaksid seadme nominaaltabelis toodud

väärtustele. Toitejuhe peab olema varustatud ohutuseadmetega

sulavkaitsmete või automaatlülitite kujul seame võimsusele

vastavas ulatuses. Ühendage keevitusseade vooluvõrku ja

kontrollige, kas kontrolllamp süttib.

TÄHELEPANU: Elektrisüsteem peab olema varustatud

ülevoolukaitsmega, mis sobib keevitusseadme nominaalvooluga.

Elektrisüsteem peab olema paigaldatud professionaalsel viisil,

mis tagab nominaalpinge korral ülevoolukaitsme õige toimimise.

Keevitusseadme

mudel MMA

Kaitsmed Väärtus

56H811 Ülevoolukaitse ≥ 16 A

56H812 Ülevoolukaitse ≥ 20 A

56H813 Ülevoolukaitse ≥ 25 A

TÖÖ / SEADISTAMINE

TÄHELEPANU: Ühendage keevitusvõrku alles pärast seda, kui

keevitatav materjal on ette valmistaud ja olete veendunud, et

kõik ühendused vastavad nõuetele.

KEEVITAMINE MMA-MEETODIL

Keevitamise alustamiseks MMA-meetodil:

• Ühendage maandusjuhe (B) pesasse (1).

• Ühendage MMA-keevituskaabel (A) pesasse (2).

• Alles pärast seda, kui seadme elemendid on ühendatud,

ühendage keevitusseade vooluvõrku ja lülitage sisse seadme

tagumisel plaadil asuvast töölülitist.

• Valige keevitusvoolu seadistamise nupu (12) abil

keevitusvoolu soovitud tugevus, olenevalt kasutatavast

elektroonist ja töödeldava elemendi paksusest.

SIGNAALDIOODID

Seade on varustatud kahe signaaldioodiga (4, 5).

Vooluvõrguühenduse diood (4) annab märku, et seade on

vooluvõrku ühendatud. Ülekuumenemise diood (5) süttib siis,

kui seade on liiga kaua asuure koormusega töötanud ja seadme

temperatuur ületab lubatud väärtuse. Selle dioodi (5) süttimisel

katkestage kohe töö. Oodake, et temperatuur langeks ja diood

(5) kustuks. Seadmega saab edasi töötada alles pärast dioodi

(5) kustumist. Kui ülekuumenemise diood (5) süttib kohe pärast

seadme ühendamist vooluvõrku, tähendab see, et toitevõrgu

pinge erineb nominaalpingest. Sellisel juhul tõmmake seadme

pistik pistikupesast välja ja kontrollige toiteallikat.

TÄHELEPANU: Kui kasutaja ületab keevitamise ajal seadme

nominaalse tööaja, tõuseb temperatuur lubatust kõrgemaks.

See võib seadet kahjustada või põhjustada selle enneaegset

kulumist.

OLULINE: Veenduge, et keevitatav objekt ja keevitusaparaadi

klamber haakuksid piisavalt. Seadistage nupu abil voolutugevus,

mis vastab materjali paksusele ja ühendustüübile. Keevitamisel

kasutatav voolutugevus võib häirida teiste elektriseadmete

tööd.

Töö sümbol X(%) näitab nominaalset koormuse kesvtust,

10-minutilise töötsükli korral selle koormuse juures. Näiteks:

märgistus 60% tähendab, et sellel koormusel (näidatud

nominaalandmete tabelis ja seadmel oleval tahvlil) peab

6-minutise tööaja järel laskma seadmel enne uuesti tööle

panemist 4 minutit seista.
