31

Varilnik 56H811 ima originalni vtič 16A. Varilnika 56H812 in

56H813 lahko odjemata tok, ki presega 16 A, v zvezi s čim je nujno

potrebno namestiti vtiče, ki so namenjeni za delo pri višjih tokovih,

glede na napravo je odjemni tok naveden na označni tablici. Pri

trajni priključitvi varilnika na električno napeljavo poskrbite, da

je napeljava lahko obremenjena z največjim tokom, ki ga odjema

varilnik.

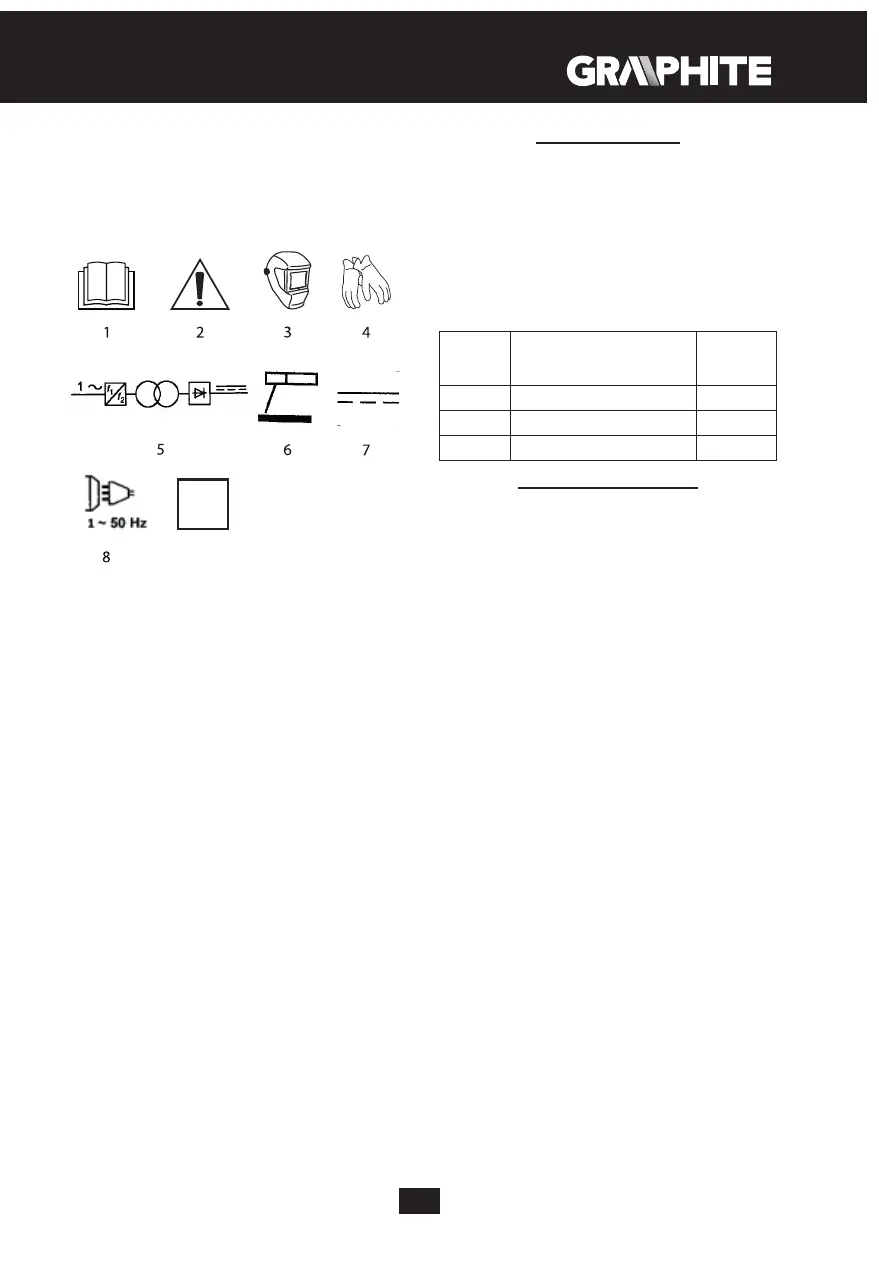

POJASNILO UPORABLJENIH PIKTOGRAMOV:

9

IP21S

10

S

1. Preberite navodila, upoštevajte v njih navedena varnostna

opozorila in pogoje!

2. Pozor, bodite še posebej previdni

3. Uporabljajte varilno masko (vizir)

4. Uporabljajte zaščitne rokavice

5. Enofazni transformator

6. Ročno varjenje z obloženimi elektrodami

7. Vir energije je enosmerni tok (DC)

8. Enofazni tokokrog, izmenični tok s frekvenco 50 Hz

9. Primerno za varjenje v okolju s povišano nevarnostjo

električnega udara

10. Vir energije za varjenje je zasnovan za delo v notranjosti

KLASIFIKACIJA EMC

EN 55011 – razred B

ZGRADBA IN UPORABA

Varilnik je varilna naprava izolacijskega razreda I in služi

za varjenje z metodo MMA. Za varjenje z metodo MMA se

uporabljajo obložene elektrode, ki se namestijo v vpetje

varilne pištole MMA. Te elektrode se topijo skupaj z varjenim

materialom. Varilniki imajo konstantno tokovno karakteristiko.

OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so

predstavljeni na grafičnih straneh pričujočih navodil.

1. Ozemljitvena vtičnica (-)

2. Varilna vtičnica MMA (+)

3. Gumb za regulacijo varilnega toka

4. Dioda, ki signalizira priključitev naprave

5. Dioda, ki signalizira pregretje navitja

OPREMA IN PRIBOR

1. Varilni ščitnik - 1 kos

2. Varilno kladivo s ščetko - 1 kos

3. Varilni kabel MMA - 1 kos

4. Ozemljitveni kabel - 1 kos

PRIPRAVA NA DELO

PRIPRAVA NA DELO

Pred priklopom orodja na omrežje se je treba prepričati, da sta

napetost in tok v skladu z vrednostmi, navedenimi na označni

tablici. Napajalni kabel mora biti opremljen z zaščitami v obliki

talilnih varovalk ali avtomatskih stikal v ustreznem območju

glede na moč orodja. Varilnik priključite na napetost in preverite,

če sveti kontrolna lučka.

POZOR! Električna napeljava mora imeti vgrajeno varovalko

FID, ki ustreza nazivnemu toku varilnika. Napeljava mora biti

narejena na strokoven način, ki zagotavlja pravilno delovanje

pod nazivno obremenitvijo varovalke FID.

Model

varilnika

MMA

Varovalo Vrednost

56H811 Varovalka FID ≥ 16 A

56H812 Varovalka FID ≥ 20 A

56H813 Varovalka FID ≥ 25 A

UPORABA / NASTAVITVE

POZOR! Varilnik se na napajanje priklopi vedno na koncu, po

pripravi materiala in zagotovitvi, da so vsi priključki dobro

izvedeni.

VARJENJE Z METODO MMA

Da bi začeli variti z metodo MMA, je treba:

• Priključiti ozemljitveni kabel (B) v vtičnico (1).

• Priključiti varilni kabel MMA (A) v vtičnico (2).

• Šele po ustrezni pripravi naprave jo je mogoče priključiti na

napajanje in vključiti stikalo na zadnji strani naprave.

• Z gumbom za regulacijo varilnega toka (12) nastavite želeni

varilni tok, odvisno od uporabljene varilne elektrode in

debeline obdelovanca.

SIGNALIZACIJA

Naprava je opremljena z 2 signalnima diodama (4, 5). Signalna

dioda priključitve naprave (4) obvesti o priključitvi naprave na

napetost. Signalna dioda pregretja navitja (5) zasveti, če naprava

predolgo deluje pri visoki obremenitvi in temperatura navitja

preseže dopustno vrednost. Potem, ko dioda (5) zasveti, je

treba takoj prenehati z delom. Počakati je treba, da temperatura

navitja doseže nižjo vrednost in dioda (5) ugasne. Šele ko dioda

(5) ugasne, je mogoče nadaljevati z delom. Če zasveti signalna

dioda pregretja navitja (5) takoj po priključitvi na napajanje, to

pomeni, da se napajalna napetost razlikuje od nazivne napetosti.

V tem primeru je treba napravo odklopiti od napajanja in

preveriti vir napajanja.

POZOR! Če uporabnik prekorači nazivni čas trajanja obremenitve

med varjenjem, temperatura naprave zraste na dopustno. To

lahko povzroči uničenje in/ali hitrejšo obrabo naprave.

POMEMBNO: Poskrbite, da bo med varjenim predmetom in

sponko varilnika dober stik. Z vrtljivim gumbom nastavite

velikost toka, ki bo v skladu z debelino materiala in vrsto zvarka.

Visok varilni tok lahko prekine delovanje drugih električnih

naprav.

Simbol dela X(%) pomeni nazivni čas trajanja obremenitve, ki

se nanaša na 10-minutni delovni cikel pri dani obremenitvi. Na

primer: oznako 60% je treba razumeti kot 6 minut dela pri dani

obremenitvi (navedeno v tabeli z nazivnimi podatki in tabeli na

napravi) ter 4 minute premora pred nadaljevanjem dela.
