28

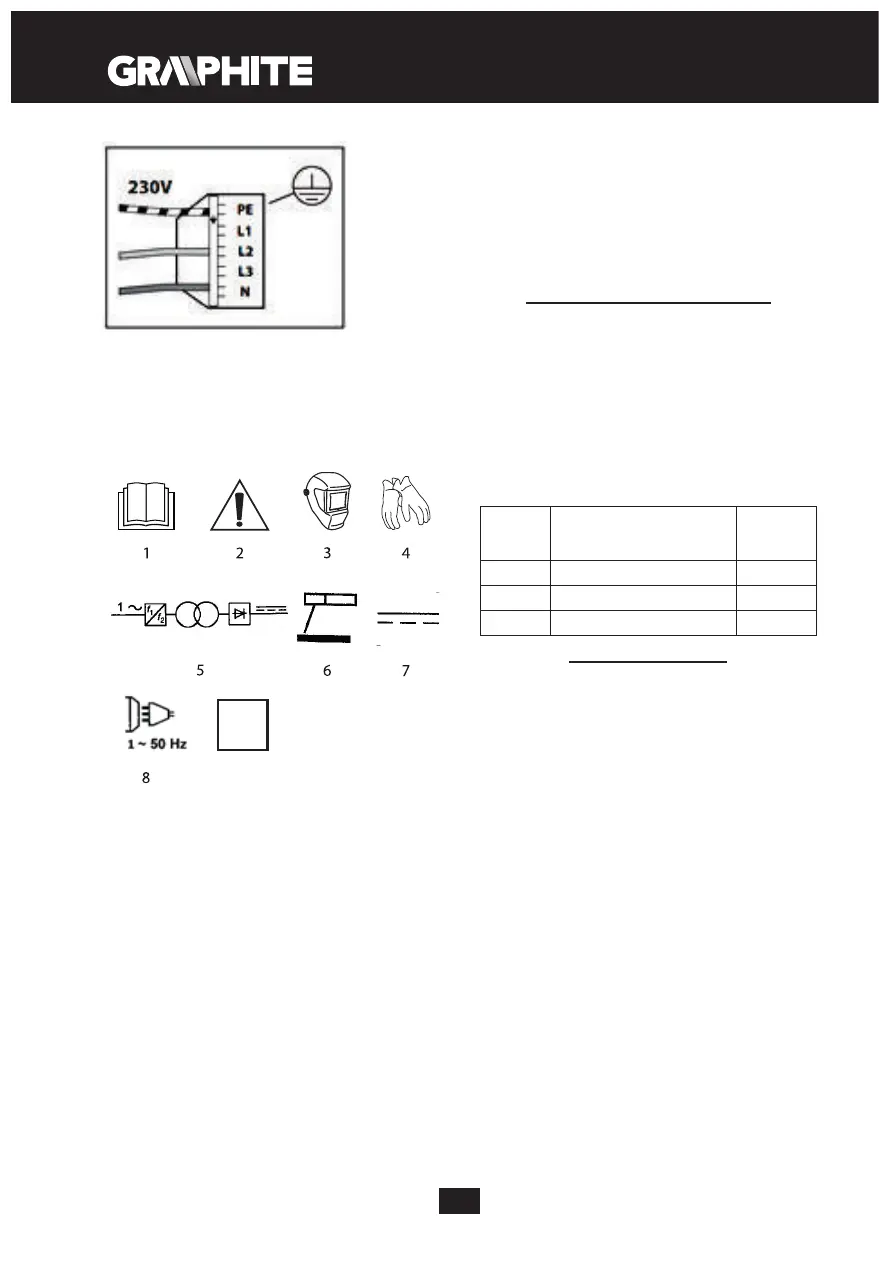

SCHÉMA PRIPOJENIA ZÁSTRČKY

Zváračka 56H811 je vybavená originálnou zástrčkou 16A. Zváračky

56H812 a 56H813 môžu pracovať s prúdom prekračujúcim 16 A,

preto je nevyhnutné nainštalovať zástrčky určené na prácu pri

vyššom prúde, v závislosti od zariadenia je odoberaný prúd uvedený

na popisnom štítku. Pri trvalom pripojení zváračky do elektrickej

inštalácie sa uistite, že daná inštalácia môže byť zaťažovaná

maximálnym prúdom odoberaným zváračkou.

VYSVETLENIE POUŽITÝCH PIKTOGRAMOV:

9

IP21S

10

S

1. Prečítajte si návod na obsluhu, dodržiavajte výstrahy a

bezpečnostné pokyny, ktoré sa v ňom nachádzajú!

2. Pozor! Dodržiavajte mimoriadne bezpečnostné opatrenia.

3. Používajte zváraciu masku (prilbu)

4. Používajte ochranné rukavice

5. Jednofázový transformátor

6. Ručné zváranie obalenými elektródami

7. Zdroj energie dodáva jednosmerný prúd (DC)

8. Jednofázový napájací obvod striedavého prúdu s

frekvenciou 50 Hz

9. Vhodné na zváranie v prostredí so zvýšeným

nebezpečenstvom úrazu elektrickým prúdom

10. Zdroj zváracieho prúdu navrhnutý na prácu v interiéroch

KLASIFIKÁCIA EMC

EN 55011 – Trieda B

KONŠTRUKCIA A POUŽITIE

Zváračka je zváracie zariadenie s 1. triedou izolácie, slúži na

zváranie metódou MMA. Na zváranie metódou MMA sa používajú

obalené elektródy namontované v skľučovadle zváracieho kábla

MMA. Tieto elektródy podliehajú pretaveniu spolu so zváraným

materiálom. Zváračky majú konštantnú prúdovú charakteristiku.

VYSVETLIVKY KU GRAFICKEJ ČASTI

Nasledujúce číslovanie sa vzťahuje na časti zariadenia zobrazené

v grafickej časti tohto návodu.

1. Uzemňovacia zásuvka (-)

2. Zásuvka na zváranie MMA (+)

3. Ovládacie koliesko nastavovania zváracieho prúdu

4. Signalizačná dióda pripojenia zariadenia

5. Signalizačná dióda prehriatia vinutia

VYBAVENIE A PRÍSLUŠENSTVO

1. Zváračský štít - 1 ks

2. Zváracie kladivko s kefkou - 1 ks

3. Zvárací kábel MMA - 1 ks

4. Uzemňovací kábel - 1 ks

PRED UVEDENÍM DO PREVÁDZKY

PRIPOJENIE DO SIETE

Pred pripojením zariadenia do siete sa uistite, či sú napätie a

intenzita prúdu zhodné s hodnotami uvedenými na menovitej

tabuľke. Napájací kábel by mal by vybavený ochranou v podobe

tavných poistiek alebo automatických vypínačov s rozsahom

primeraným výkonu zariadenia. Zváračku pripojte k elektrickej

sieti a skontrolujte, či svieti kontrolka.

UPOZORNENIE: Elektrická inštalácia by mala mať nadprúdový

spínač, vhodný pre menovitý prúd zváračky. Inštalácia by mala

byť zhotovená profesionálnym spôsobom tak, aby bolo zaručené

správne fungovanie pri menovitom zaťažení nadprúdového

spínača.

Model

zváračky

MMA

Ochrana Hodnota

56H811 Nadprúdový spínač ≥ 16 A

56H812 Nadprúdový spínač ≥ 20 A

56H813 Nadprúdový spínač ≥ 25 A

PRÁCA / NASTAVENIA

UPOZORNENIE: Zváračku je potrebné pripojiť do elektrickej

siete vždy až nakoniec, po príprave materiálu a uistení, že

všetky pripojenia sú správne vykonané.

ZVÁRANIE METÓDOU MMA

Ak chcete začať zvárať metódou MMA, je potrebné:

• Zapojiť uzemňovací kábel (B) do zásuvky (1).

• Zapojiť zvárací kábel MMA (A) do zásuvky (2).

• Až po správnom pripojení zariadenia možno pripojiť

zariadenie do elektrickej siete a zapnúť spínač, ktorý sa

nachádza na zadnej strane zariadenia.

• Ovládacím kolieskom nastavovania zváracieho prúdu (12)

nastavte požadovanú intenzitu zváracieho prúdu v závislosti

od použitej zváracej elektródy a hrúbky obrábaného

predmetu.

SIGNALIZÁCIA

Zariadenie je vybavené dvomi signalizačnými diódami

(4, 5). Signalizačná dióda pripojenia zariadenia (4) informuje

o pripojení zariadenia do elektrickej siete. Signalizačná dióda

prehriatia vinutia (5) sa rozsvieti, ak bude zariadenie príliš

dlho pracovať pri vysokom zaťažení a teplota vinutia prekročí

prípustnú hodnotu. Po rozsvietení diódy (5) okamžite prerušte

prácu. Je potrebné počkať, kým teplota vinutia klesne a dióda (5)

zhasne. Ďalšia práca zariadenia je možná až po zhasnutí diódy

(5). Ak sa signalizačná dióda prehriatia vinutia (5) rozsvieti hneď

po pripojení do siete, znamená to, že napájacie napätie sa líši od

menovitého napätia V takomto prípade je potrebné zariadenie

odpojiť a skontrolovať zdroj napájania.

UPOZORNENIE: Ak používateľ prekročí nominálny čas trvania

zaťaženia počas zvárania, teplota zariadenia prekročí prípustnú

teplotu. Môže to mať za následok poškodenie a/alebo rýchlejšie

opotrebovanie zariadenia.
