5

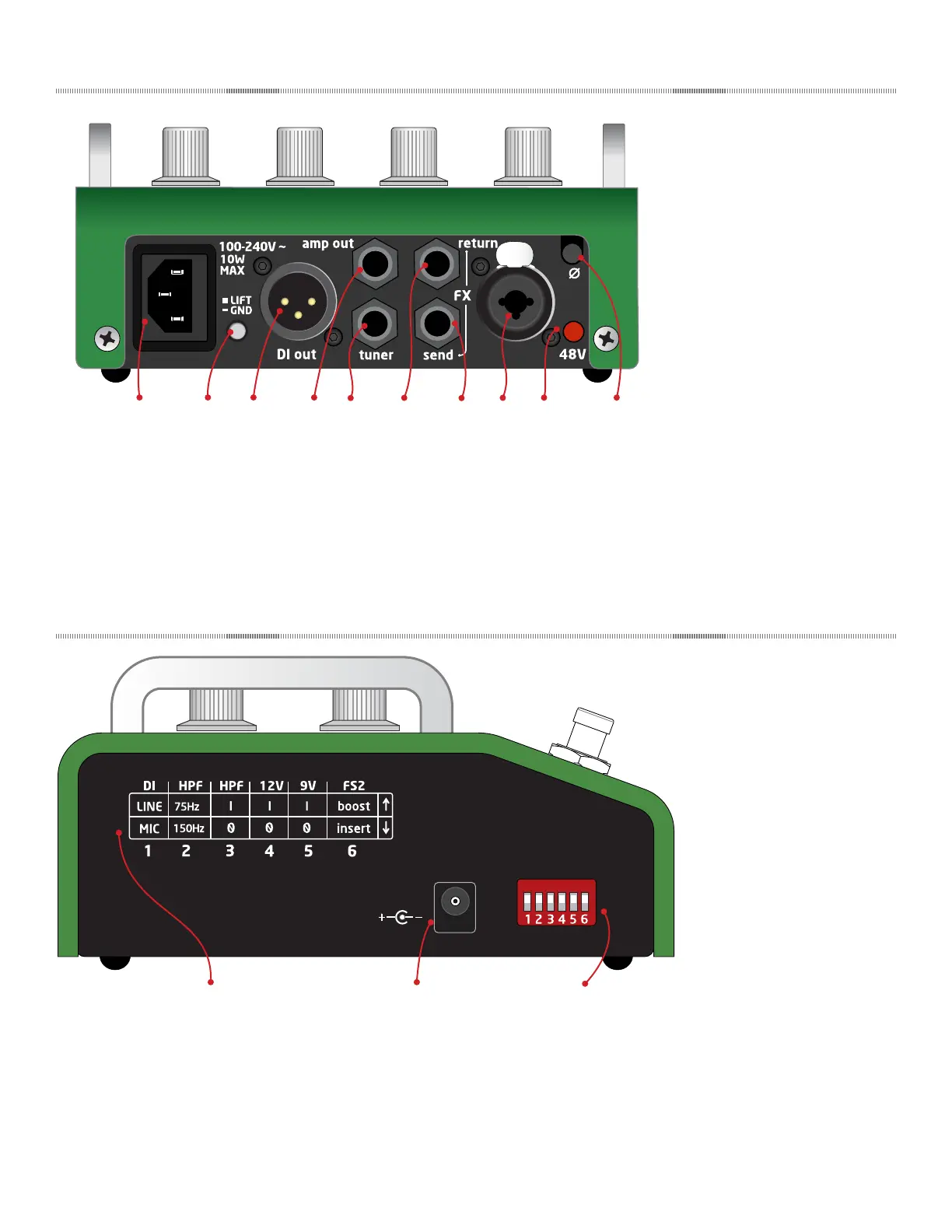

6 Back Panel Controls and Features

PUSH

1

2

3

1 2 3 4 95 6 7 8 10

1. Universal 100-240VAC power supply input

2. DI output ground lift switch

3. Balanced XLR DI output

4. Balanced ¼” amp output

5. Stage Tuner ¼” output

6. Eects insert return

7. Eects insert send

8. XLR / 1/4" combo input jack

9. 48V phantom power switch

10. Phase reverse switch

7 Side Panel Controls and Features

61 5432

ON

9V OUT

500mA

2 31

1. DIP Switch function diagram

2. 9VDC, 500mA output

3. DIP switch controls:

1) DI output level switch

2) High Pass Filter roll o select

3) High Pass Filter on/o

4) 12V electret mic power on/o

5) 9V output on/o

6) Footswitch 2 function, boost or insert
