Postavite odvodni priključak i crevo (samo za model toplotne
pumpe). Kondenzat kaplje kroz spoljašnju jedinicu kad uređaj radi u
režimu grejanja. Da ne biste smetali susedima i radi zaštite životne
sredine, namestite odvodni priključak crevo za usmeravanje vode
od kondenzacije. Postavite odvodni priključak i gumenu podlošku
na kućište spoljašnje jedinice, a zatim priključite odvodno crevo na
odvodni priključak, kao što je prikazano na slici.
2.
Postavite i pričvrstite spoljašnju jedinicu
Vijcima i maticama čvrsto pričvrstite jedinicu na ravan i čvrst pod.
Ako se postavlja na zidu ili krovu, pobrinite se da nosač bude dobro
pričvršćen kako si se sprečilo tresenje zbog jakih vibracija ili vetra.
gumeni nastavak (opciono) Stavite
ispod podnožja
drenažni
nastavak
podloška
odvodno crevo
(priprema korisnik)
3.
Priključenje cevi spoljašnje jedinice
• Skinite poklopac sa 2-smernog i 3-smernog ventila.
• Priključite cevi na 2-smerni i 3-smerni ventil u skladu sa zahtevanim zateznim momentom.
4.
Priključenje kabla spoljašnje jedinice (vidi prethodnu stranu).
Vazduh koji sadrži ostatke vlage iz rashladnog ciklusa može da uzrokuje kvar na kompresoru. Nakon
priključenja unutrašnje i spoljašnje jedinice, ispustite vazduh i vlagu iz ciklusa koristeći vakumsku pumpu, kao
što je prikazano na slici u nastavku.
Napomena: radi zaštite životne sredine, pazite da ne ispraznite rashladno sredstvo
neposredno u vazduh. Pogledajte sledeću stranu gde je opisano čišćenje.

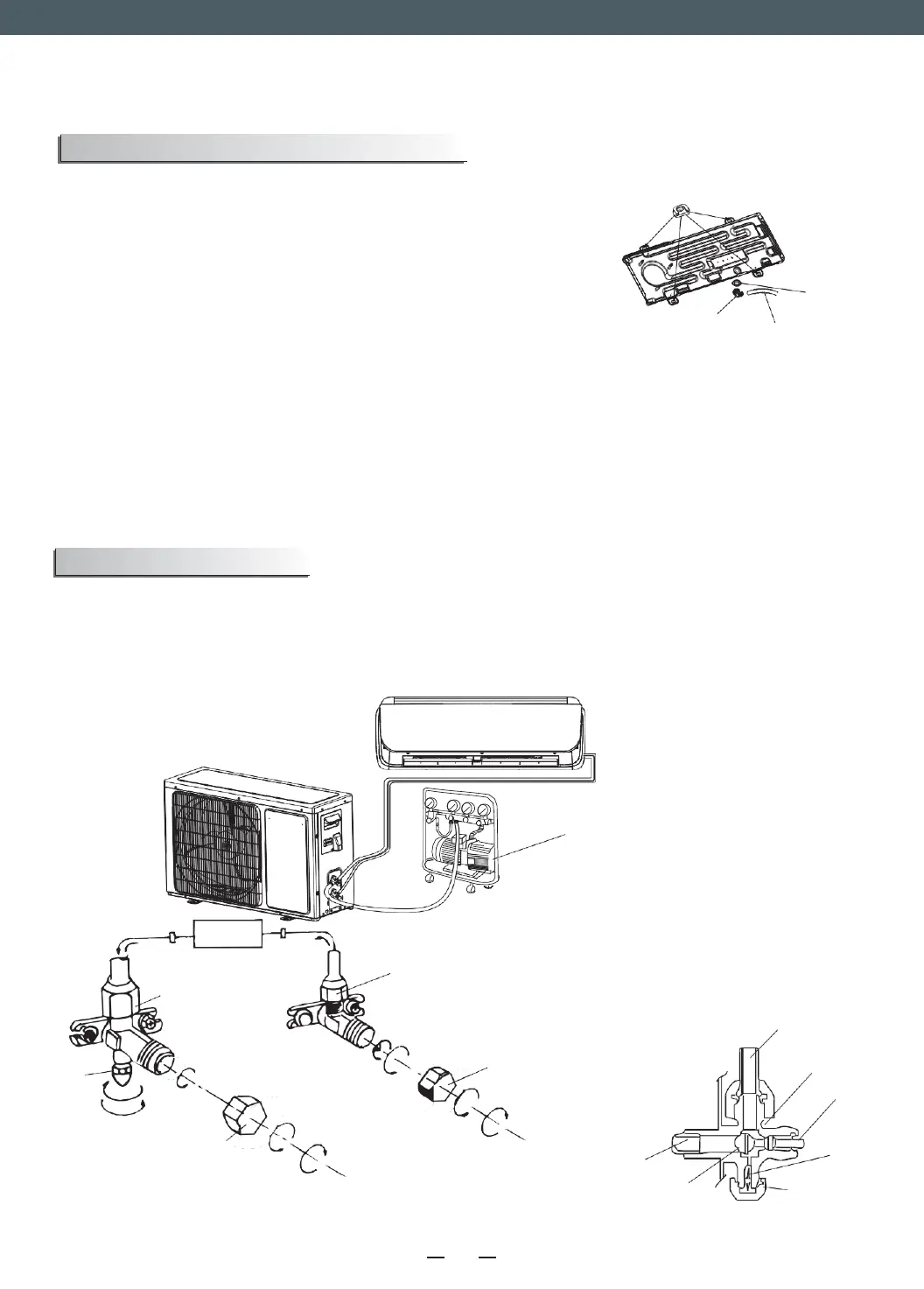

Vakumska pumpa
unutr. jed.
smer protoka rashladn. sredstva
2-smerni ventil
3-smerni ventil
prikaz 3-smernog ventila
priključite na unutrašnju jedinicu
servisni
otvor
(2) okretanje
(8) zatezanje
(7) okrenite do kraja za
otvaranje ventila
(1) okretanje
(6) otvoreno 1/4 obrtaja
(7) okrenite do kraja za otvaranje
ventile
poklopac ventila
(1) okretanje
(8) zatezanje
otvoreni
položaj
vreteno
igla
poklopac ventila
(8) zatezanje
Priključite na spoljašnju jedinicu
poklopac servisnog otvora
Postavljanje spoljašnje jedinice
Čišćenje vazduhom
