14
SR
Napomena: kod nekih modela je neophodno
skinuti kućište pre priključenja na spojnicu
unutrašnje jedinice.
• Spoljašnja jedinica
1). Odvijte vijke i skinite poklopac sa jedinice.
Pojedinačno spojite žice na spojnice kontrolne ploče.
2). Kablovskom obujmicom pričvrstite priključni kabl na
kontrolnu ploču.
3). Pričvrstite poklopac vijkom na njihovo mesto.
4). Koristite odgovarajući prekidač strujnog kola za
model 24 K između izvora napajanja i jedinice.
5). Neophodna je ugradnja uređaja za adekvatno
odspajanje svih vodova.
Oprez:
1.
Klima uređaj mora uvek da ima svoju električnu instalaciju. Za postupak ožičenja pratite prikaz
strujnog kola na unutrašnjoj strani poklopca.
2.
Proverite da li je debljina kabla u skladu sa specifikacijama za izvor napajanja.
3.
Pregledajte žice, odnosno da lis u sve čvrsto pričvršćene nakon priključenja kabla.
4.
U mokrim ili vlažnim područjima uvek postavite prekidač strujnog kola propuštanja uzemljenja.
Karakteristike kabla
Kapacitet (kW)
Priključni kabl
Priključni kabl
Tip
Normalni
prečni
presek
Tip
Normalni
prečni
presek
2,6 ; 3,5
H07RN-F
1.0mm
2
X3
H07RN-F
1.0mm
2
X5
5,3
H07RN-F
1.5mm
2
X3
H07RN-F
1.5mm
2
X5
Upozorenje:
Utikač mora da bude pristupačan i nakon postavljanja uređaja da biste ga mogli isključiti ako
bude potrebno. Ako to nije moguće, priključite uređaj na dvopolni prekidač sa kontaktnim
razmakom od najmanje 3 mm koji će biti na pristupačnom mestu nakon postavljanja uređaja.

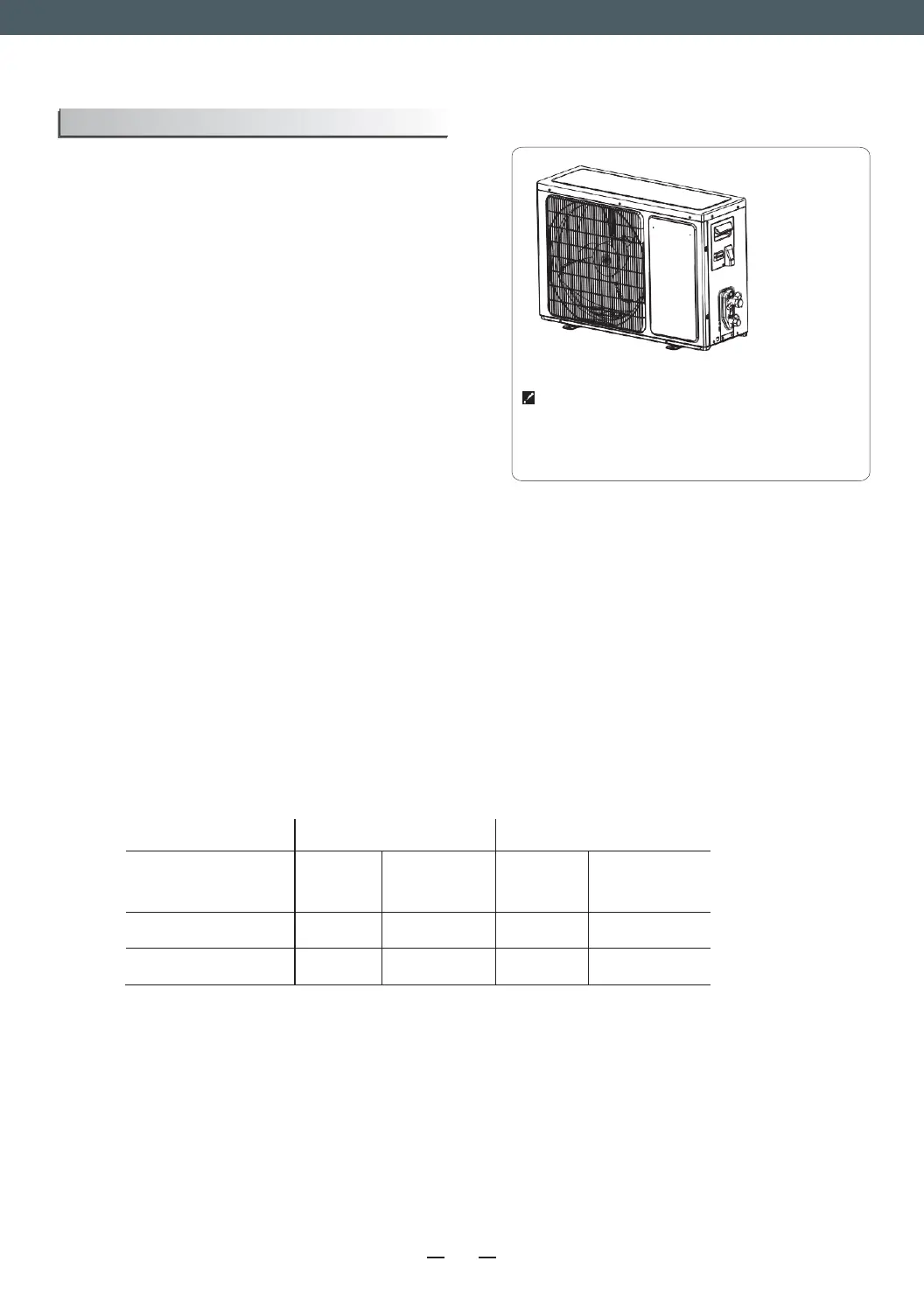

Priključivanje kabla
Poklopac
Spojnica
(unutra)
Spoljašnja jedinica
Slike u ovom uputstvu su zasnovane na
spoljašnjem izgledu standardnih modela. Zato
izgled klima uređaja koji ste kupili može da se
razlikuje.
