14
SK
Poznámka: Pri niektorých modeloch je nutné
odstrániť skriňu pre pripojenie k vnútornej
jednotke terminálu.
• Vonkajšia jednotka
1)
Odstráňte prístupové dvierka z jednotky povolením
skrutky. Individuálne pripojte vodiče k svorkám na
ovládacom paneli nasledovne.
2)
Zaistite napájací kábel na ovládacom
paneli s káblovou svorkou.
3)
Preinštalujte prístupové dvierka do pôvodnej
polohy so skrutkou.
4)
Použite uznávaný istič pre 24K model medzi napájacím
zdrojom a jednotkou. Musia byť vybavené zariadením pre
odpojenie na adekvátne odpojenie všetkých zásobovacích
liniek.
Upozornenie:
1.
Nikdy nezabudnite zabezpečiť individuálny špeciálny elektrický obvod pre klimatizačné jednotky.
Spôsob zapojenia nájdete na schéme zapojenia uverejnený na vnútornej strane dvierok.
2.
Uistite sa, že hrúbka kábla, je taká ako je uvedené v špecifikácii napájacieho zdroja.
3.
Skontrolujte vodiče a uistite sa, že všetky sú pevne pripevnené po pripojení kábla.
4.
Uistite sa, že v mokrom alebo vlhkom prostredí nainštalujete istič proti zemnému spojeniu.
Špecifikácie káblov
Výkon (kW)
Napájací kábel
Napájací prepojovací
kábel
Typ
Normálna
- plocha
prierezu
Typ
Normálna
- plocha
prierezu
2,6; 3,5
H07RN-F
1,0mm
2
X3
H07RN-F
1,0mm
2
X5
5,3
H07RN-F
1,5mm
2
X3
H07RN-F
1,5mm
2
X5
Pozor:
Zástrčka musí byť prístupná i po inštalácii spotrebiča v prípade, že je potrebné ju odpojiť. Ak to
nie je možné, pripojte zariadenie k dvojpólovému spínaciemu zariadeniu s oddelením kontaktov
najmenej na 3 mm, umiestnenými na prístupnom mieste aj po inštalácii.

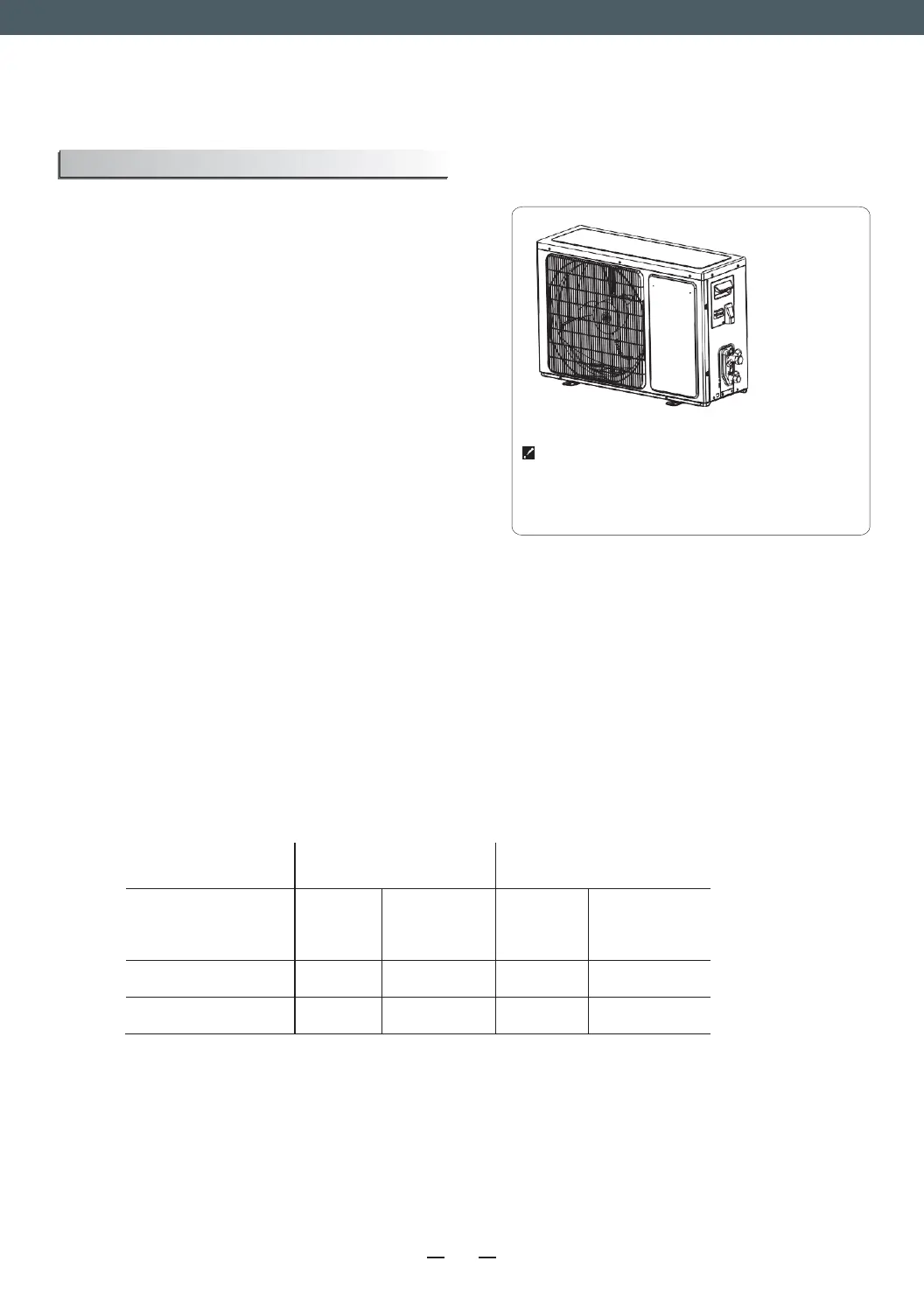

Pripojenie kábla
Dvierka pre
prístup k
terminálu
(vnútorný)
Vonkajšia jednotka
Údaje v tomto návode sú založené na vonkajšom
pohľade štandardného modelu. V dôsledku toho
sa tvar môže líšiť od klimatizačné jednotky, ktorú
ste vybrali.
