9

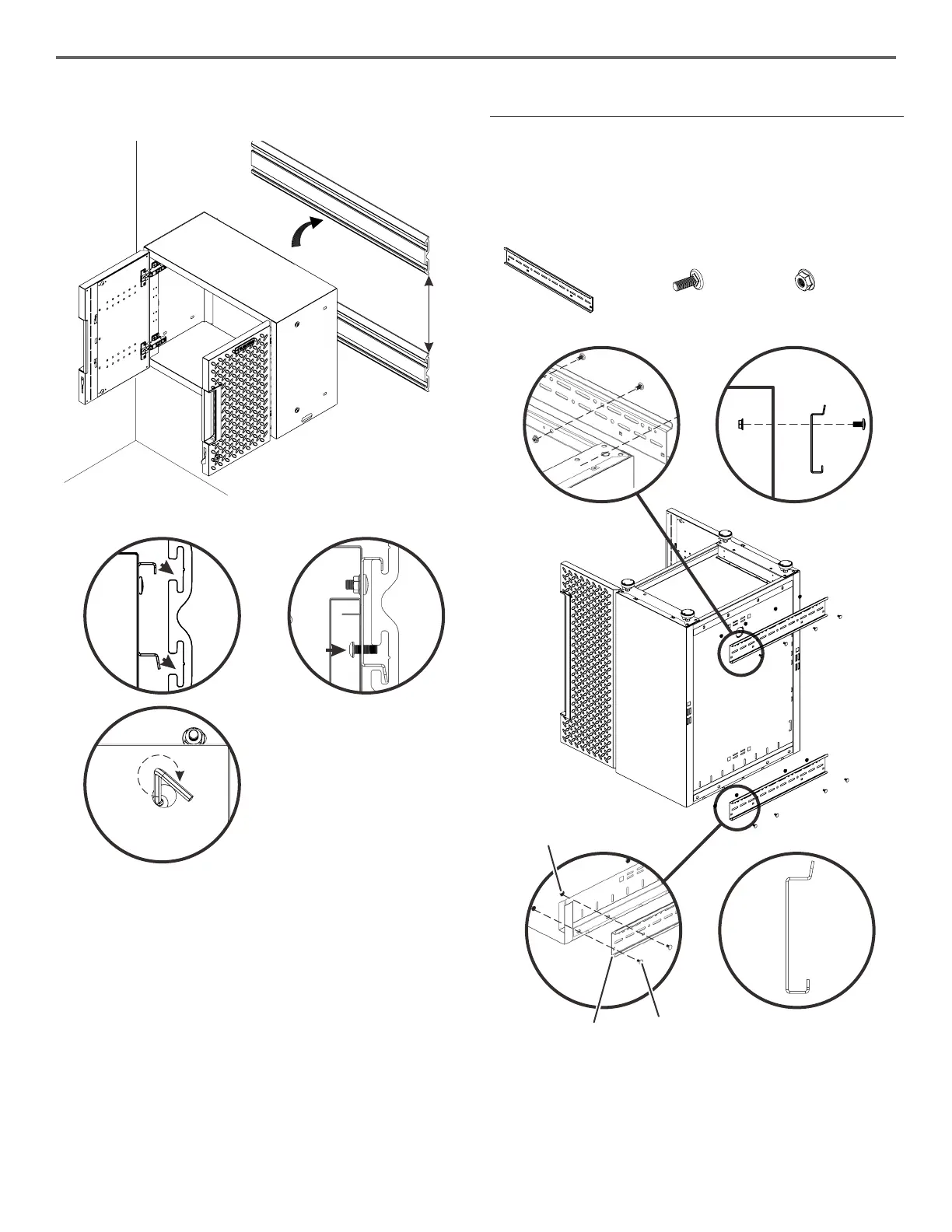

3. Accrocher l’armoire murale sur le prolé GearTrack
®
.
6"
Les prolés
GearTrack
®
doivent
être installés avec
l’espacement
comme illustré.
Mur
Serrer les vis à tête hexagonale
M6 x 16 de l’intérieur de
l’armoire murale
■ Vérier que le support est parfaitement engagé dans les
rainures murales. Serrer complètement les vis à tête hexagonale
M6 x 16 déjà mises en place sur le support et s’assurer qu’elles
pénètrent dans les rainures murales.
REMARQUE: Si on installe l’armoire murale sur des prolés
GearTrack
®
, un deuxième prolé doit être installé à 6po
(15,24cm) sous la partie inférieure du prolé porteur. L’armoire
suspendue sera alors d’aplomb.
REMARQUE: Pour installer les prolés GearTrack
®
Gladiator
®
,
consulter le manuel d’instructions inclus avec les prolés
GearTrack
®
Gladiator
®
.
Installer l’armoire du bas à 2
portes de 24po Flex
REMARQUE: Les supports Flex sont vendus séparément et les
prolés GearTrack
®
Gladiator
®
sont aussi vendus séparément.
1. Installation des supports (P1) sur l’armoire.
P1
X
2
F5
X 8
F3
X
8
P1
F5
F3
Deux supports
requis, comme
illustré
Orientation du
support pendant
l’assemblage
P1: Support (2) F1: Boulon à col carré et tête ronde M6 (8)
F2 : Écrou à embase M6(8)
■ Placer temporairement le cabinet du bas à l’envers comme
illustré.
■ Fixer les supports à l’arrière de l’armoire du bas à l’aide de
huit boulons à col carré et tête ronde M6 (F5) et huit écrous à
embase M6 (F3).
INSTRUCTIONS D’ASSEMBLAGE
