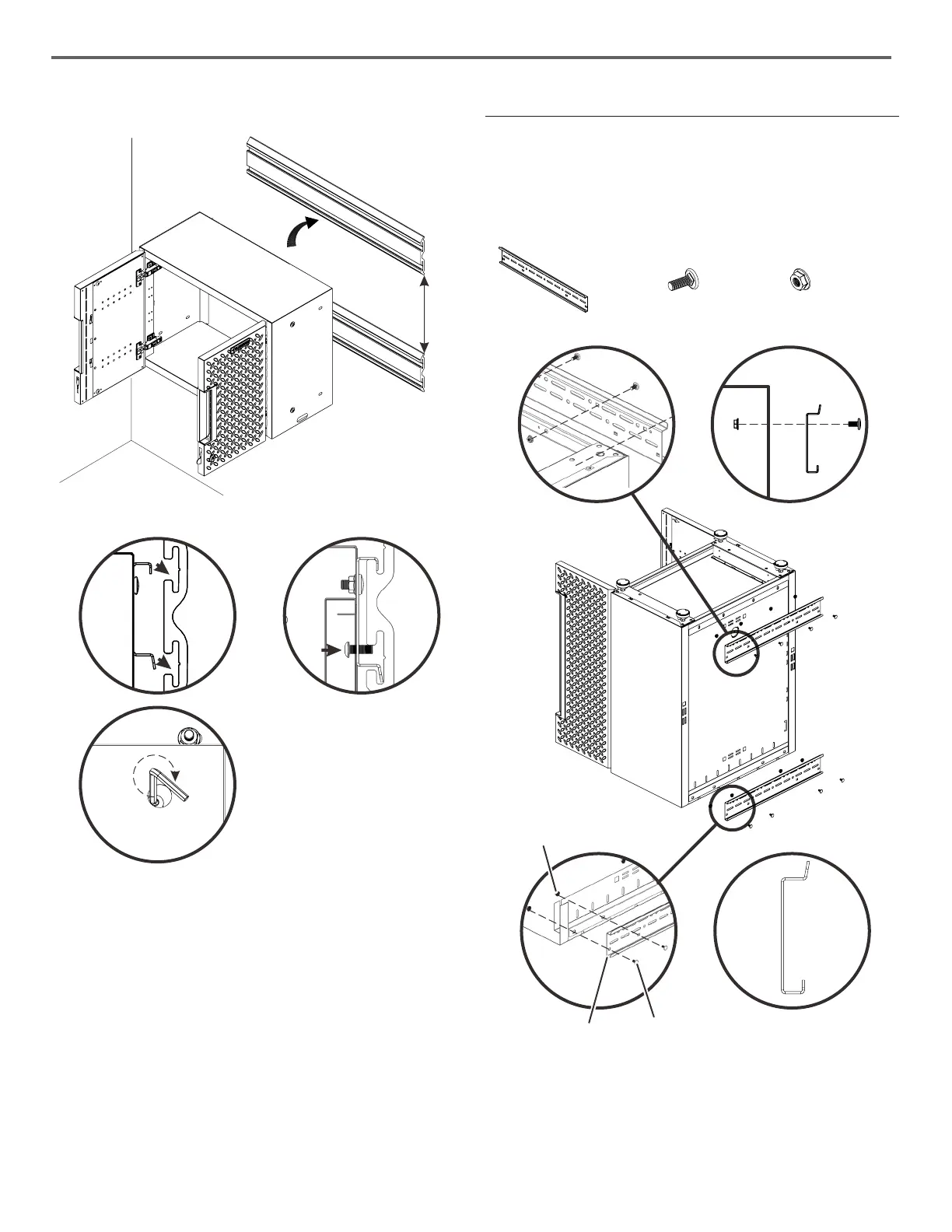

3. Cuelgue el gabinete de pared en el canal GearTrack
®
.
6"
Los canales
GearTrack
®
deben instalarse
con la separación
indicada.
Pared
Apriete los tornillos de cabeza
hueca M6 x 16 desde el
interior del gabinete de pared
■ Asegúrese de que el soporte está completamente encajado
en las ranuras de la pared, tal y como se muestra.
Aprietecompletamente los tornillos de cabeza hueca
hexagonal M6 x 16 preinstalados en el soporte y asegúrese
de que entran en las ranuras de la pared.
NOTA: Si se instala el gabinete de pared sobre canales
GearTrack
®
, debe instalarse un segundo canal a 6" (15,24cm)
por debajo de la parte inferior del canal de soporte para que el
gabinete cuelgue nivelado.
NOTA: Para la instalación de los canales Gladiator
®
GearTrack
®
, consulte el manual de instrucciones incluido con
los canales Gladiator
®
GearTrack
®
.
Instale el gabinete Flex bajo de 24"
con 2 puertas
NOTA: Los soportes Flex se venden individualmente y los
canales Gladiator
®
GearTrack
®
se venden por separado.
1. Instale los soportes (P1) en el gabinete.
P1
X
2
F5
X 8
F3
X
8
P1
F5
F3
Se requieren
dos soportes
como se
muestra
orientación del
soporte durante
el montaje
P1: Soporte (2) F1: Tornillos M6 de cabeza redonda y cuello cuadrado (8)
F2: Tuercas hexagonales de brida M6 (8)
■ Ponga temporalmente el gabinete bajo boca abajo como se
muestra.
■ Fije los soportes a la parte trasera del gabinete bajo como se
muestra con ocho tornillos M6 de cabeza redonda y cuello
cuadrado (F5) y ocho tuercas de brida M6 (F3).
