SEGURIDAD DEL SOPORTE
Herramientas y piezas
Reúna las herramientas y las piezas necesarias antes de
comenzar la instalación.
Herramientas necesarias:
■ 1 llave de tubo con tubo de 10 mm
■ Llave hexagonal de 4 mm
■ Cinta métrica
Piezas suministradas:
■ Soporte (1)
■ Tuercas hexagonales de brida M6 (4)
■ Tornillos M6 de cabeza redonda y cuello cuadrado(4)
Requisitos para el uso de los
soportes
■ Diseñado para usarse en los gabinetes de los sistemas de
gabinetes Gladiator
®
Flex (se venden por separado).
Instale el gabinete alto de 30"
INSTRUCCIONES DE ENSAMBLAJE
10
SEGURIDAD DEL SOPORTE
Herramientas y piezas
Reúna las herramientas y las piezas necesarias antes de
comenzar la instalación.
Herramientas necesarias:
■ 1 llave de tubo con tubo de 10 mm
■ Llave hexagonal de 4 mm
■ Cinta métrica
Piezas suministradas:
■ Soporte (1)
■ Tuercas hexagonales de brida M6 (4)
■ Tornillos M6 de cabeza redonda y cuello cuadrado(4)
Requisitos para el uso de los soportes
■ Diseñado para usarse en los gabinetes de los sistemas de
gabinetes Gladiator
®
Flex (se venden por separado).
Instale el gabinete alto de 30"
INSTRUCCIONES DE ENSAMBLAJE
NOTA: Los soportes Flex se venden individualmente y los canales
Gladiator
®
GearTrack
®
se venden por separado.

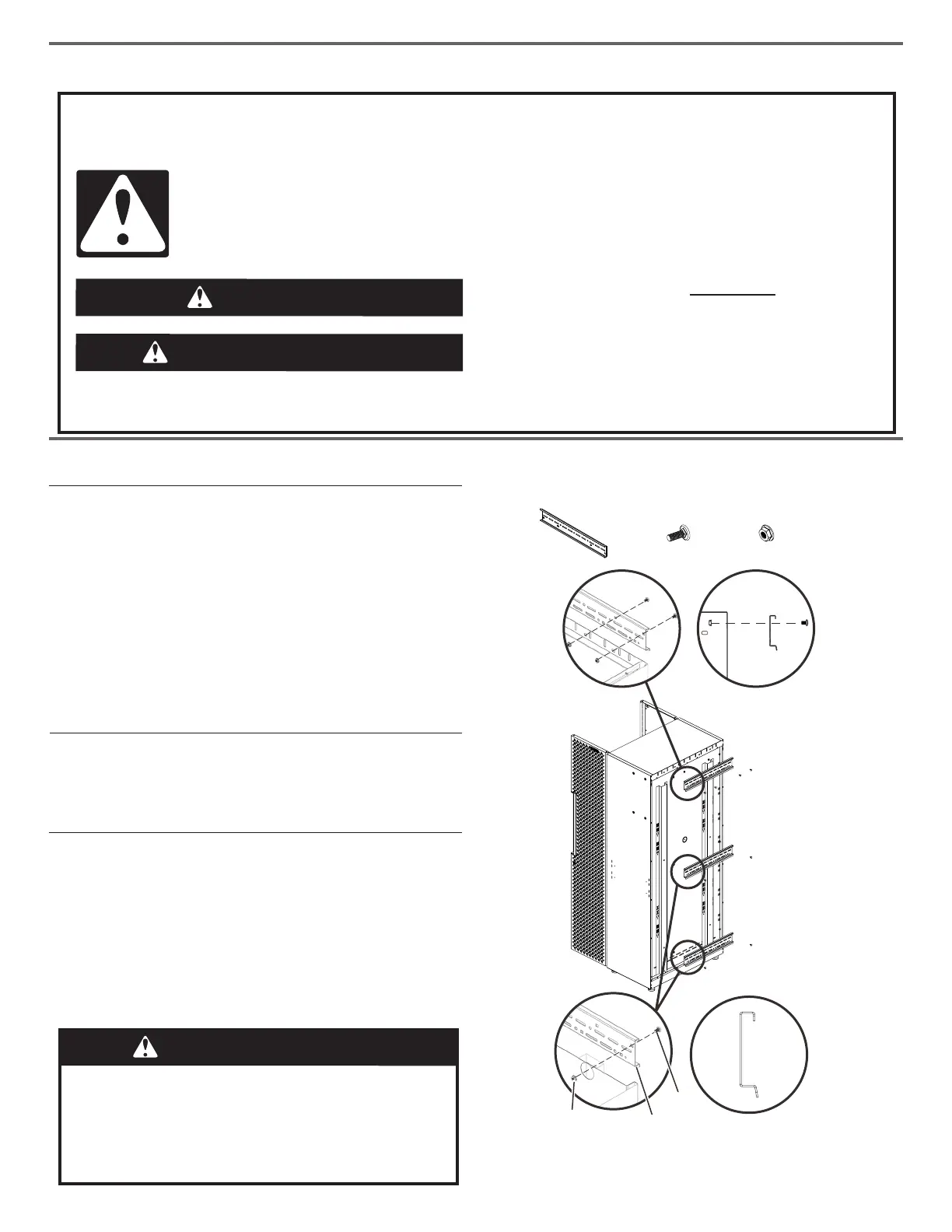

1. Instale los soportes en el gabinete alto.
■ Fije el soporte superior (P1) a la parte superior trasera del
gabinete alto con cuatro pernos M6 de cabeza redonda y
cuello cuadrado (F1) y cuatro tuercas de brida M6 (F2).
■ Fije los soportes central e inferior (P1) a la parte trasera del
gabinete alto, respectivamente, con dos tornillos M6 de
cabeza redonda y cuello cuadrado (F1) y dos tuercas de brida
M6 (F2).
P6
X 3
F5
X 8
F3
X 8
P6
F5
F3
Orientación
del soporte de
pared durante
elmontaje
Se requieren
tres soportes
como se
muestra
Pt: Soporte (3) F1: Tornillos M6 de cabeza redonda y
cuello cuadrado(8)
F2: Tuercas hexagonales de brida M6 (8)
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
la JDELQHWH.
No seguir esta instrucción puede ocasionar una lesión
en la espalda u otro tipo de lesiones.
NOTA: Los soportes Flex se venden individualmente y los canales
Gladiator
®
GearTrack
®
se venden por separado.
1. Instale los soportes en el gabinete alto.
■ Fije el soporte superior (P1) a la parte superior trasera del
gabinete alto con cuatro pernos M6 de cabeza redonda y
cuello cuadrado (F1) y cuatro tuercas de brida M6 (F2).
■ Fije los soportes central e inferior (P1) a la parte trasera del
gabinete alto, respectivamente, con dos tornillos M6 de cabeza
redonda y cuello cuadrado (F1) y dos tuercas de brida M6 (F2).
10
SEGURIDAD DEL SOPORTE
Herramientas y piezas
Reúna las herramientas y las piezas necesarias antes de
comenzar la instalación.
Herramientas necesarias:
■ 1 llave de tubo con tubo de 10 mm
■ Llave hexagonal de 4 mm
■ Cinta métrica
Piezas suministradas:
■ Soporte (1)
■ Tuercas hexagonales de brida M6 (4)
■ Tornillos M6 de cabeza redonda y cuello cuadrado(4)
Requisitos para el uso de los soportes
■ Diseñado para usarse en los gabinetes de los sistemas de
gabinetes Gladiator
®
Flex (se venden por separado).
Instale el gabinete alto de 30"
INSTRUCCIONES DE ENSAMBLAJE
NOTA: Los soportes Flex se venden individualmente y los canales
Gladiator
®
GearTrack
®
se venden por separado.
1. Instale los soportes en el gabinete alto.
■ Fije el soporte superior (P1) a la parte superior trasera del
gabinete alto con cuatro pernos M6 de cabeza redonda y
cuello cuadrado (F1) y cuatro tuercas de brida M6 (F2).
■ Fije los soportes central e inferior (P1) a la parte trasera del
gabinete alto, respectivamente, con dos tornillos M6 de
cabeza redonda y cuello cuadrado (F1) y dos tuercas de brida
M6 (F2).
P6
X
3
F5
X 8
F3
X 8
P6
F5
F3
Orientación
del soporte de
pared durante
elmontaje
Se requieren
tres soportes
como se
muestra
Pt: Soporte (3) F1: Tornillos M6 de cabeza redonda y
cuello cuadrado(8)
F2: Tuercas hexagonales de brida M6 (8)
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
la JDELQHWH.
No seguir esta instrucción puede ocasionar una lesión
en la espalda u otro tipo de lesiones.
P1
X 3
F5
X 8
F3
X
8
P1
F5
F3
Orientación
del soporte de
pared durante
elmontaje
Se requieren
tres soportes
como se
muestra
Pt: Soporte (3) F1: Tornillos M6 de cabeza redonda y
cuello cuadrado(8)
F2: Tuercas hexagonales de brida M6 (8)
