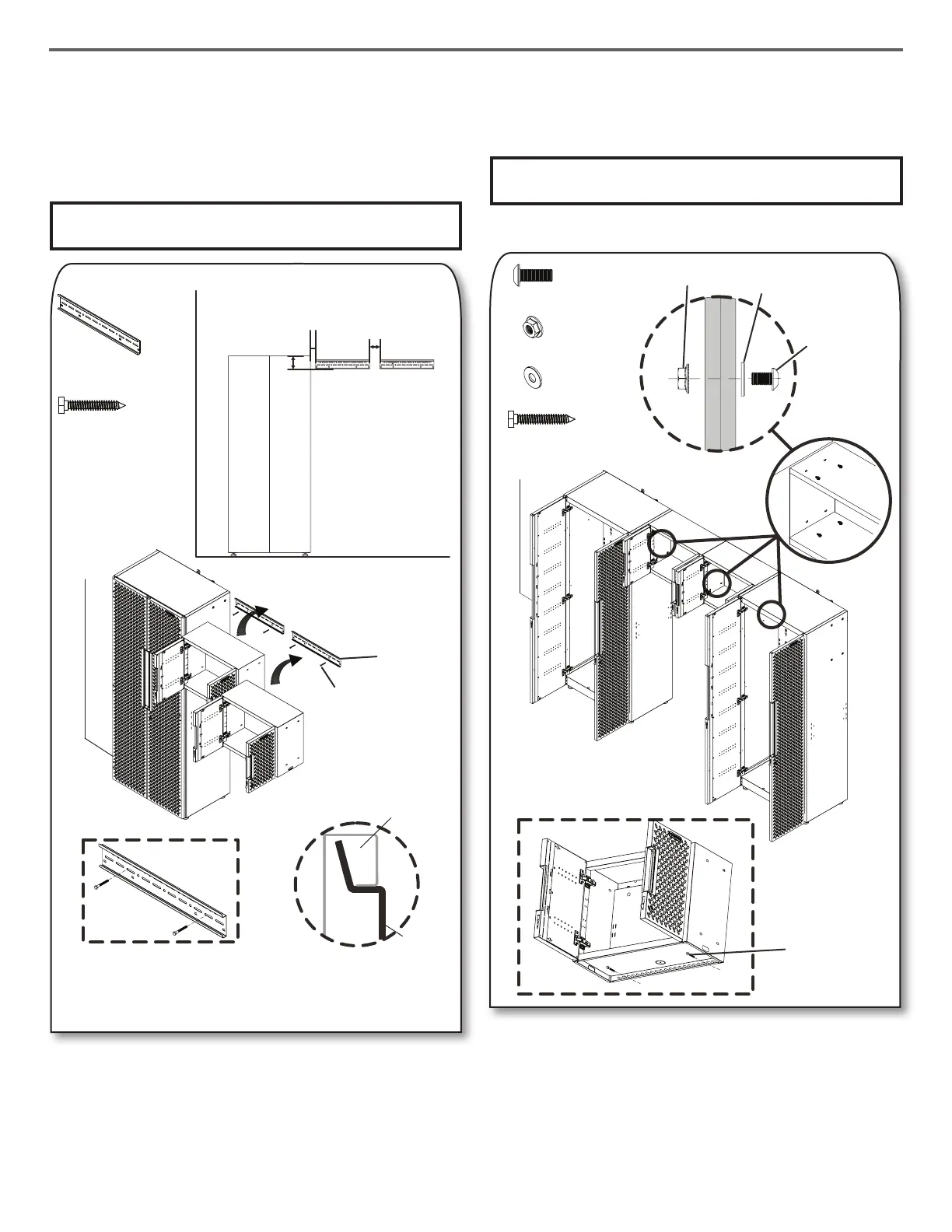

INSTRUCTIONS D’ASSEMBLAGE
5. Fixation d’une armoire murale au mur
REMARQUE: Ces instructions expliquent comment xer
directement une armoire murale au mur. Pour xer l’armoire
murale aux prolés GearTrack
®
Gladiator
®
, consulter la page 29.
P6
F2
P6
F2
1 par armoire
Mur
2 par
armoire
Emplacement
du support
de montage
mural:
Mur
Armoire
murale
Trouver les montants dans le
mur et visser le support sur
le plus de montants possible
en utilisant des boulons
letés hexagonaux M6 x 40.
Support de
montage
■ La distance entre le haut du casier et le rebord inférieur du
support doit être de 4 7/8po.
■ La distance entre le casier et le support doit être de 2po.
■ La distance entre les supports doit être de 3 7/8po.
6. Fixation d’une armoire murale à une
armoire voisine
REMARQUE: Il s’agit d’un exemple pour montrer comment créer
un système en raccordant plusieurs armoires (vendu séparément).
F1
F4
F3
F2
F3
F4
F1
F2
4 par
raccordement
2 par
armoire
murale
Mur
4 par
raccordement
4 par
raccordement
■ Raccordez les armoires murales comme illustré et serrer de
façon sécuritaire avec quatre vis à tête hexagonale M6 x 16
(F1), quatre écrous (F3) et quatre rondelles (F4) pour chaque
côté.
■ Fixer chaque base d’armoire murale aux montants du mur à
l’aide de deux boulons letés hexagonaux M6 x 40 (F2).
Accrocher l’armoire murale
sur le support de montage
IMPORTANT: Les boulons letés hexagonaux M6 x 40 doivent
être vissés dans un montant de mur.
IMPORTANT: Les boulons letés hexagonaux M6 x 40 doivent
être vissés dans un montant de mur.
2 po
5.08 cm
3-7/8 po
9.84 cm
4-7/8 po
12.38 cm
