19

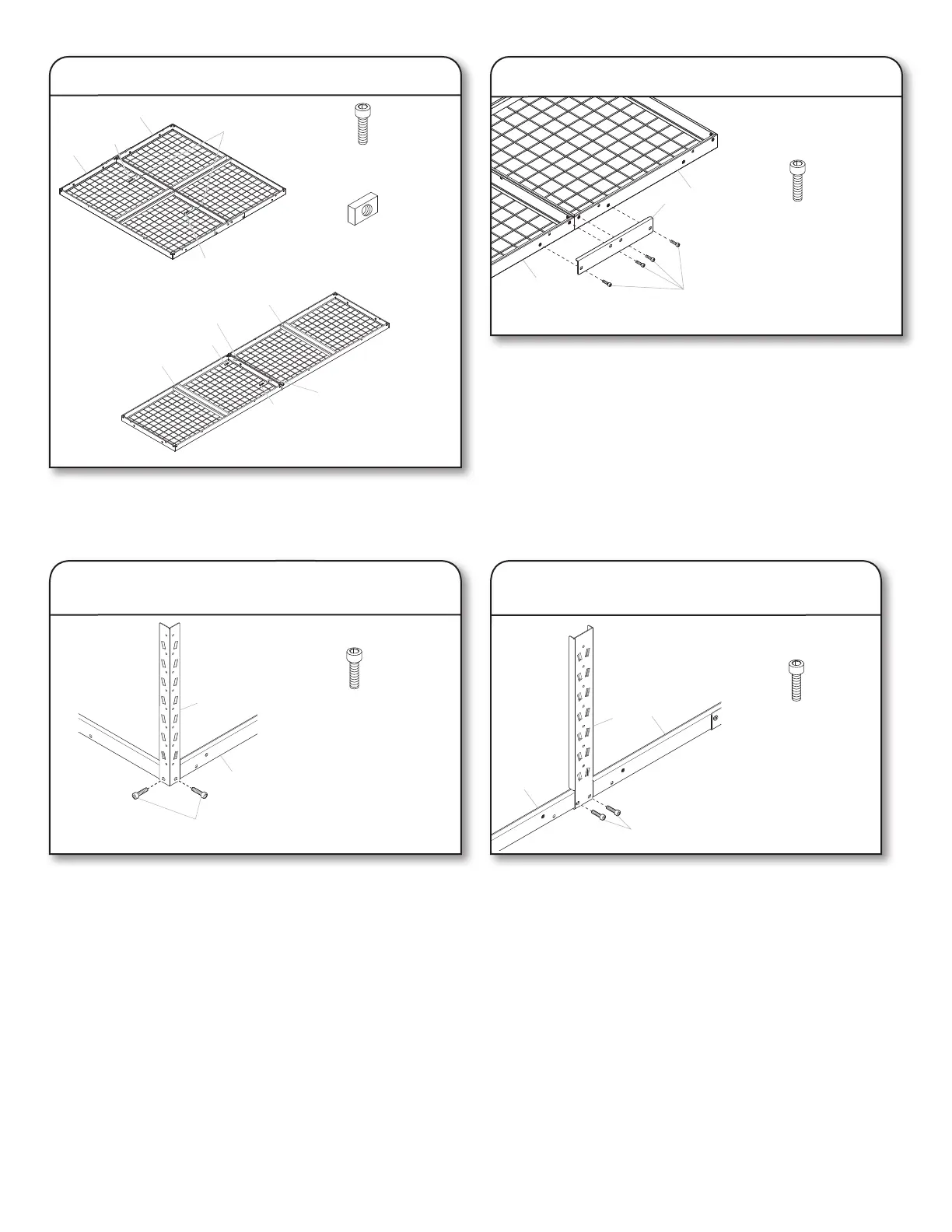

Placer deux sections d’étagère sur le sol, de façon inversée.
Assemblez les sections d’étagère (P1) ensemble en utilisant
desvis à chapeau à tête creuseM8 – 1,25 x 12 (F1) (2) et Écrou
rectangulaireM8 – 1,25 (F4) (2).
4. Fixer les supports d’étagère (4pi x 4pi)
P1
P7
F1
P1
F1
Vis à chapeau à tête
creuseM8 – 1,25 x 12
Assemblez les supports de raccordement de l’étagère (P7) sur
les deux côtés des deux sections de l’étagère xées ensemble
enutilisant des vis à chapeau à tête creuseM8 – 1,25 x 12 (F1) (8).
5. Fixer les supports de coin inférieurs
P1
F1
P4
F1
Vis à chapeau à tête
creuseM8 – 1,25 x 12
Assemblez les quatre supports de coin inférieurs (P4) à chacun
des coins de l’étagère en utilisant des vis à chapeau à tête
creuseM8 – 1,25 x 12 (F1) (8).
6. Fixer les supports centraux inférieurs
(2pi x 8pi)
P6
P1
F1
P1
F1
Vis à chapeau à tête
creuseM8 – 1,25 x 12
Assemblez les deux supports centraux inférieurs (P6) à l’étagère en
utilisant des vis à chapeau à tête creuseM8 – 1,25 x 12 (F1) (4).
3. Raccorder l’étagère (4pi x 4pi, 2pi x 8pi)
P1
P1
F1
F1
F4
F1
Vis à chapeau à tête
creuseM8 – 1,25 x 12
4pi x 4pi
P1
F1
F1
P1
F4
F4
2pi x 8pi
F4
Écrou rectangulaireM8 – 1,25
