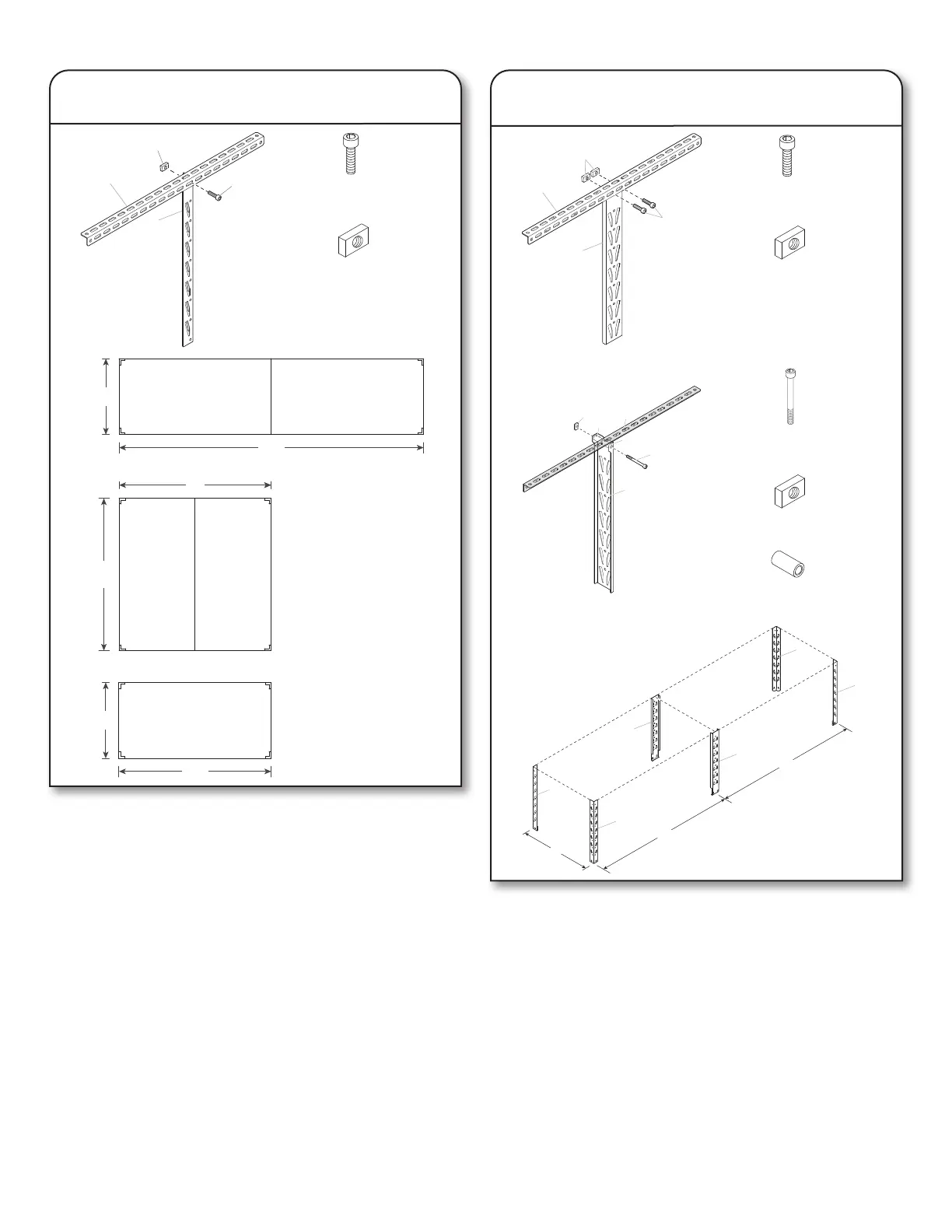

8. Fixer les supports centraux supérieurs
(2pi x 8pi)
F1
Vis à chapeau à tête
creuseM8 – 1,25 x 12
F4
Écrou rectangulaireM8 – 1,25
F6
F6
F4
P2
F3
P5
P2
F1
F4
P5
Positionnement
parallèle
Positionnement
perpendiculaire
F3
Vis à chapeau à tête
creuseM8 – 1,25 x 75
F4
Écrou rectangulaireM8 – 1,25
F6
Cale
P4
P4
P4
P4
P4
P4
24po
48po
48po
Fixez les supports centraux supérieurs (P5) aux supports de
plafond en utilisant l’une des méthodes indiquées précédemment,
selon la façon dont les supports de plafond sont installés.
Positionnement parallèle
Fixez les supports en utilisant des vis à chapeau à tête
creuseM8– 1,25 x 12 (F1) (2) et des écrous rectangulairesM8 –
1,25 (F4) (2) sur chaque support central supérieur.
Positionnement perpendiculaire
Fixez les supports en utilisant des vis à chapeau à tête
creuseM8– 1,25 x 75 (F3), des écrous rectangulairesM8 –
1,25(F4) et des cale (F6) (2) sur chaque support central supérieur.
Vériez que tous les supports supérieurs sont bien espacés.
Ilsdevraient êtreespacés de 24po/48po, comme illustré.
Assemblez les supports de coin supérieurs (P3) aux supports
deplafond en utilisant des vis à chapeau à tête creuseM8 –
1,25x 12 (F1) (4) et les écrous rectangulairesM8 – 1,25 (F4) (4).
Assurez-vous qu’ils sont positionnés sur la conguration
24po/48po, comme demandé.
7. Fixer les supports de coin supérieurs
F1
Vis à chapeau à tête
creuseM8 – 1,25 x 12
P2
F4
F1
P3
F4
Écrou rectangulaireM8 – 1,25
96po
24po
48po
48po
48po
24po
2pi x 8pi
4pi x 4pi
2pi x 4pi
