- 31 -

電腦機殼的前方控制面板設計會因不同機殼而有不同，主要包括電源開關、系統重置開

關、電源指示燈、硬碟動作指示燈、喇叭等，請依機殼上的訊號線連接。

• PW－電源開關：

連接至電腦機殼前方面板的主電源開關鍵。您可以在BIOS組態中設定此按鍵的關機方式(請

至技嘉網站查詢「BIOS組態設定」－「Soft-Off by PWR-BTTN」的說明)。

• SPEAK－喇叭針腳：

連接至電腦機殼前方面板的喇叭。系統會以不同的嗶聲來反應目前的開機狀況，通常正常開

機時，會有一嗶聲。

• HD－硬碟動作指示燈：

連接至電腦機殼前方面板的硬碟動作指示燈。當硬碟有存取動作時指示燈即會亮起。

• RES－系統重置開關：

連接至電腦機殼前方面板的重置開關(Reset)鍵。在系統當機而無法正常重新開機時，可以按

下重置開關鍵來重新啟動系統。

• CI－電腦機殼被開啟偵測針腳：

連接至電腦機殼的機殼被開啟偵測開關/感應器，以偵測機殼是否曾被開啟。若要使用此功

能，需搭配具有此設計的電腦機殼。

• NC：無作用。

• PLED/PWR_LED－電源指示燈：

連接至機殼前方面板的電源指示燈。當系統正在運作時，指示燈

為持續亮著；系統進入休眠模式(S3/S4)及關機(S5)時，則為熄滅。

系統狀態燈號

S0 燈亮

S3/S4/S5 燈滅

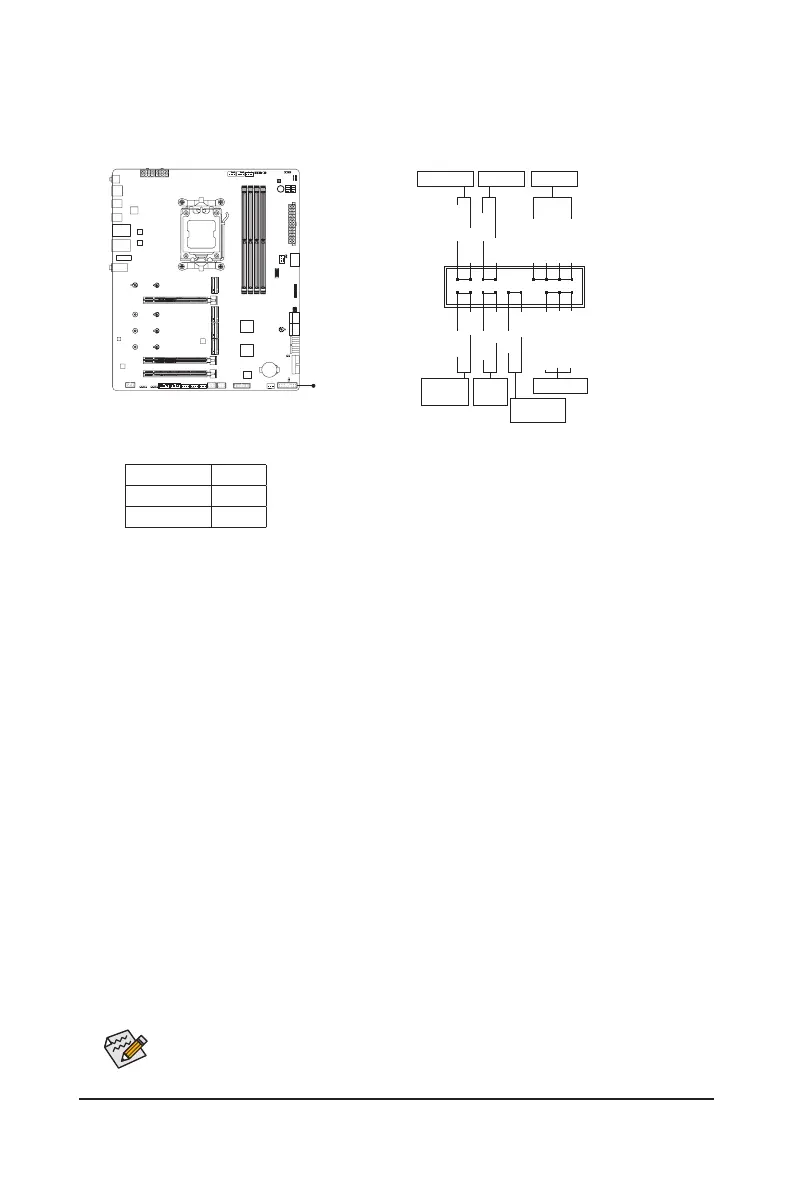

14) F_PANEL (前端控制面板插座)

電腦機殼的電源開關、系統重置開關、喇叭、機殼被開啟偵測開關/感應器及系統運作指示燈等

可以接至此插座。請依據下列的針腳定義連接，連接時請注意針腳的正負(+/-)極。

電源指示燈

DEBUG

PORT

G.QBOFM

CI-

CI+

PWR_LED-

PWR_LED+

PLED-

PW-

SPEAK+

SPEAK-

PLED+

PW+

電源指示燈

HD-

RES+

HD+

RES-

硬碟動作

指示燈

系統重

置開關

機殼被開啟

偵測針腳

電源開關

喇叭針腳

PWR_LED-

F_PANEL
