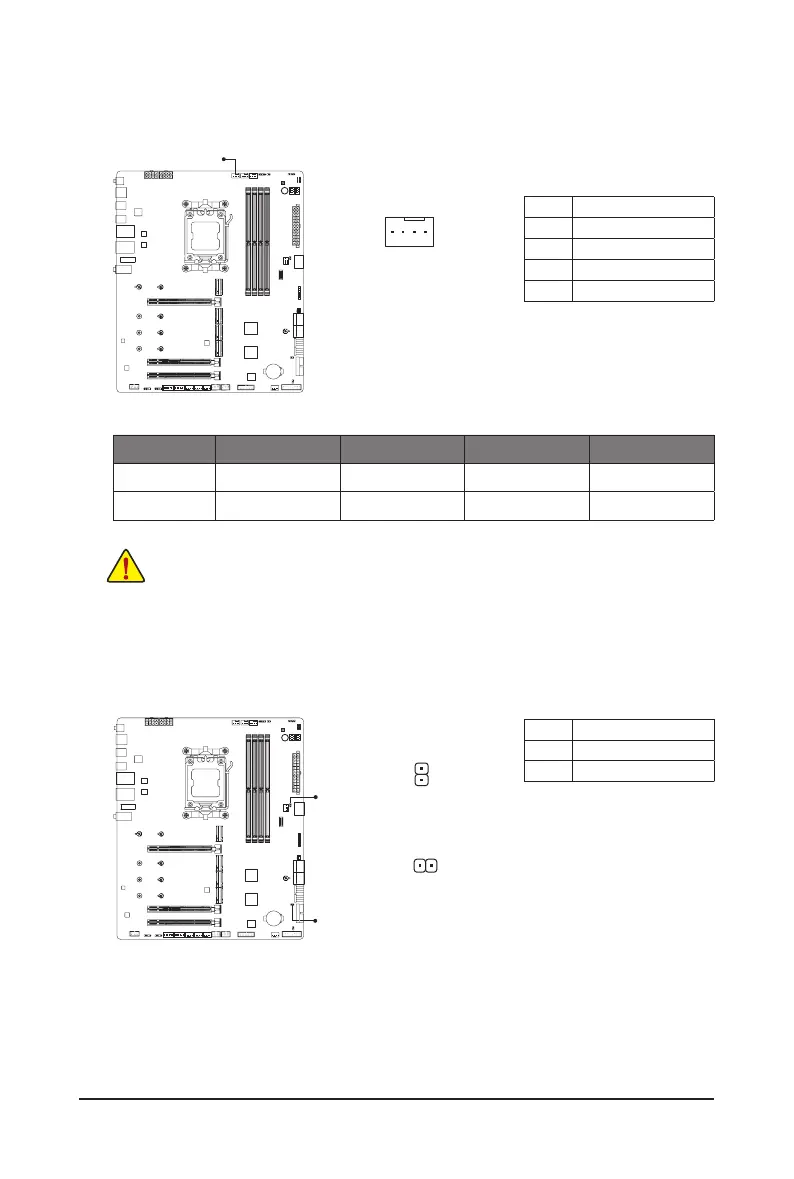

- 25 -

• 請務必接上散熱風扇的電源插座，以避免CPU及系統處於過熱的工作環境，若溫度

過高可能導致CPU燒毀或是系統當機。

• 這些散熱風扇電源插座並非跳線，請勿放置跳帽在針腳上。

6) CPU_OPT (CPU風扇/水冷幫浦插座)

此風扇/幫浦插座為4-pin。此插座有防呆設計，安裝時請注意方向(黑色線為接地線)。若要使用

風扇控制功能，須搭配具有轉速控制設計的散熱風扇才能使用此功能。

接腳定義

1 接地腳

2 電壓速度控制腳

3 轉速偵測腳

4 脈寬調變速度控制腳

DEBUG

PORT

G.QBOFM

插座 CPU_FAN SYS_FAN1~4 FAN5~8_PUMP CPU_OPT

最大供應電流 2A 2A 2A 2A

最大消耗功率 24W 24W 24W 24W

7) EC_TEMP1/EC_TEMP2 (感溫線針腳)

這些針腳可連接感溫線，提供溫度偵測的功能。

接腳定義

1 SENSOR IN

2 接地線

CPU_OPT

EC_TEMP2

EC_TEMP1

EC_TEMP2
