- 22 -

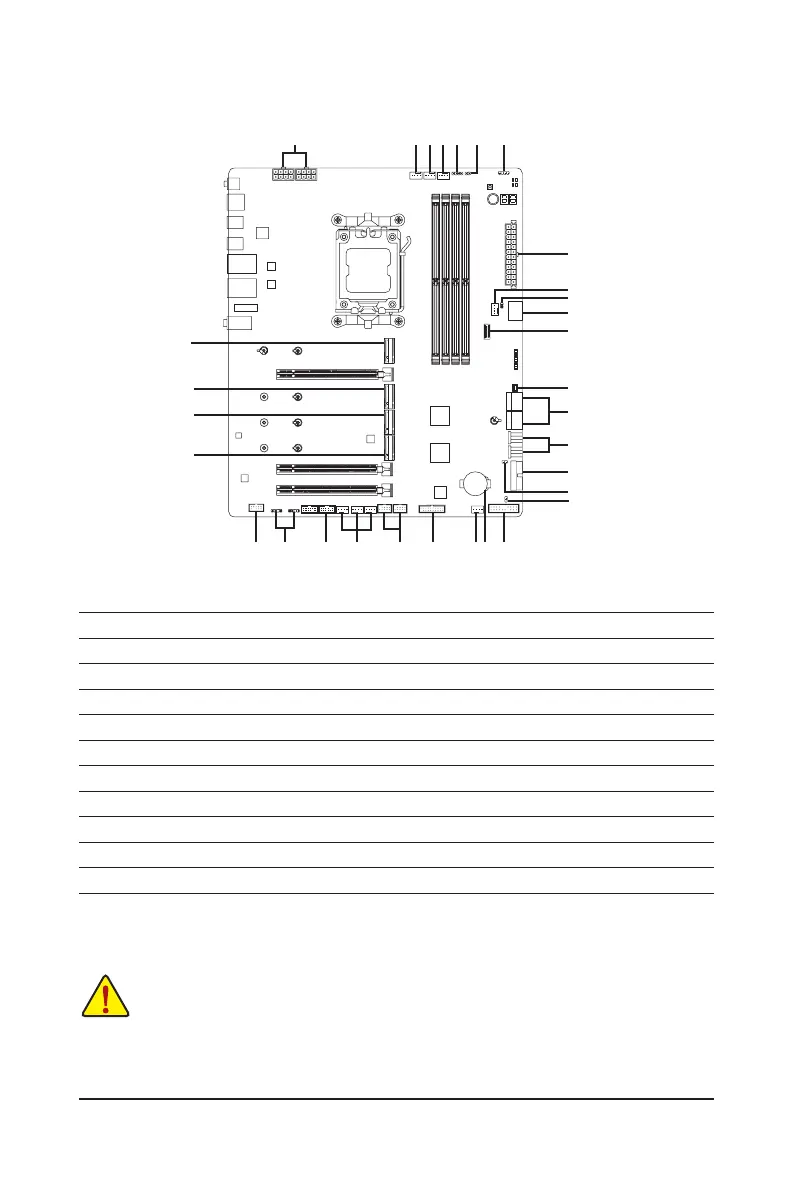

2-8 插座及跳線介紹
連接各種外接硬體設備時，請注意以下的訊息：
• 請先確認所使用的硬體設備規格與欲連接的插座符合。
• 在安裝各種設備之前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，
以免造成設備的毀損。
• 安裝好設備欲開啟電源前，請再次確認設備的接頭與插座已緊密結合。
1) 12V_2X4_1/12V_2X4_2
2) ATX
3) CPU_FAN
4) SYS_FAN1/2/3/4
5) FAN5/6/7/8_PUMP
6) CPU_OPT
7) EC_TEMP1/EC_TEMP2
8) DB_SENSE
9) BAT
10) ARGB_V2_1/2/3
11) LED_C
12) SATA3 0/1/2/3
13) M2A_CPU/M2D_SB/M2B_SB/M2E_SB
14) F_PANEL
15) F_AUDIO
16) FU3C_20G
17) FU3A_5G_1/FU3A_5G_2
18) FUSB_1/FUSB_2
19) SPI_TPM
20) F_HDMI
21) RST
22) CLR_CMOS
5
5
1
6
7
13
11
13
13
14
8
91841910
2
1715
13
22
10
17
12
20
16
213 5
7
4
