• 要移除連接於各插座上的連接線時，請先移除設備端的接頭，再移除連接至主機板

端的接頭。

• 移除連接線時，請直接拔出，切勿左右搖晃接頭，以免造成接頭內的線路短路。

USB 2.0/1.1連接埠

此連接埠支援USB 2.0/1.1規格，您可以連接USB裝置至此連接埠。

天線連接埠(2T2R)

連接天線至此連接埠。

將天線確實安裝至天線連接埠，完成安裝後將天線調整至收訊良好。

音源輸出/前置喇叭輸出

此插孔為音源輸出孔。

麥克風/後喇叭輸出

此插孔為麥克風連接孔。

S/PDIF光纖輸出插座

此插座提供數位音效輸出至具有光纖傳輸功能的音效系統，使用此功能時須確認您的音效系

統具有光纖數位輸入插座。

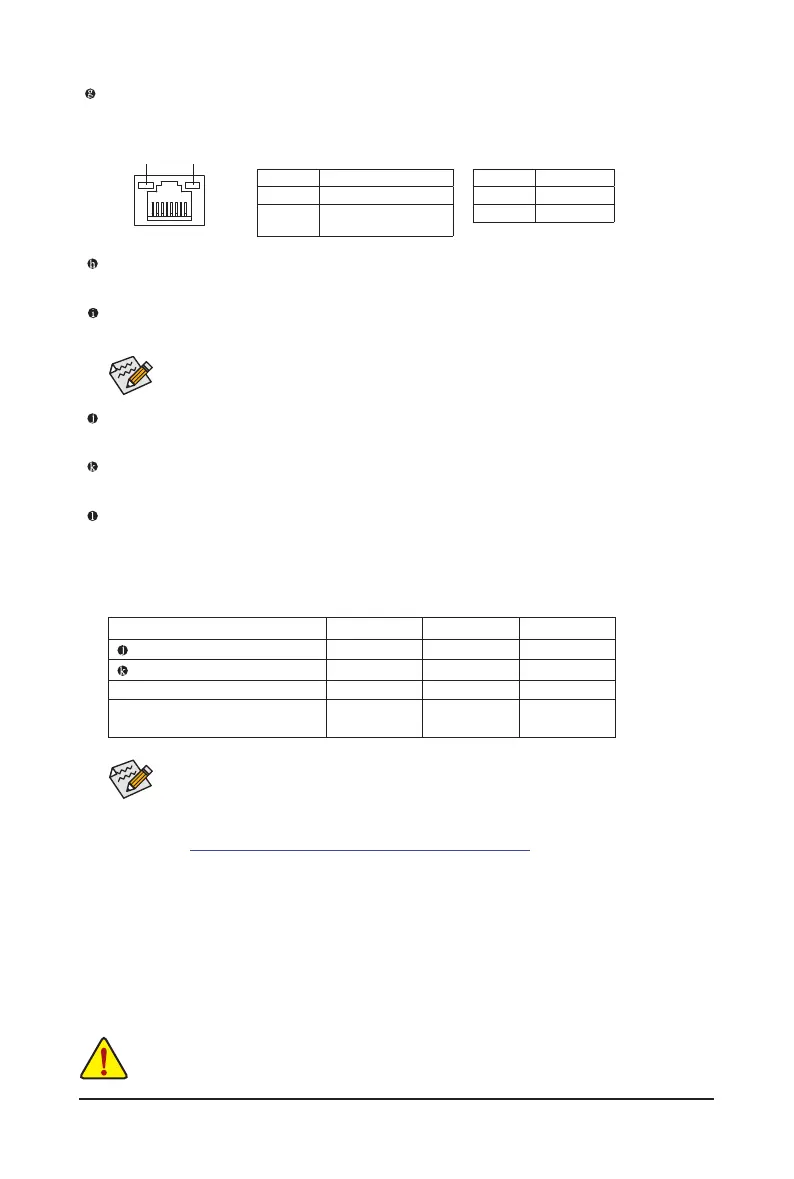

網路插座(RJ-45)

此網路插座是超高速乙太網路(Gigabit Ethernet)，提供連線至網際網路，傳輸速率最高每秒可

達10 GB (10 Gbps)。網路插座指示燈說明如下：

速度指示燈運作指示燈

網路插座

速度指示燈：

燈號狀態說明

亮綠色燈傳輸速率10 Gbps

亮橘色燈

傳輸速率5 Gbps/ 2.5 Gbps/

1 Gbps/ 100 Mbps

運作指示燈：

燈號狀態說明

閃爍傳輸資料中

燈亮無傳輸資料

音效連接孔設定如下：

接頭耳機/2聲道 4聲道 5.1聲道

音源輸出/前置喇叭輸出

a a a

麥克風/後喇叭輸出

a a

前方面板音源輸出/側喇叭輸出

前方面板麥克風輸入/

中央及重低音輸出

透過音效軟體可以重新定義音源插座功能，若要啟動5.1聲道音效輸出，請進入音效

軟體設定。

& 請至技嘉網站查詢音效軟體的設定說明。

https://www.gigabyte.com/WebPage/698/realtek1220-audio.html
