MONTAGE ET RÉGLAGES
AVERTISSEMENT : Assurez-vous
toujours que le produit est éteint et que la batterie est
déconnectée avant d'ajuster, d'ajouter des accessoires
ou de vérifier une fonction sur le produit.
INSTALLATION DU PROTÈGE-FIL ET
DU PROTÈGE-LAME DE SÉCURITÉ
(FIG 2)
1.
Installez le protège-fil (13) à travers les rainures (G1)
des deux côtés de la tête du moteur, comme illustré
à la FIG 2. Assurez-vous que le protège-fil s'ajuste
fermement dans les rainures.
2.
Faites glisser le protège-lame de sécurité à travers
les rainures (G2) sur la tête du moteur aussi loin que
possible. Alignez les trous de vis (S2) sur le protège-
lame de sécurité avec les trous de vis (S3) sur la tête
du moteur.
3.
Serrez les deux vis (S1) à travers les trous de vis (S2,
S3) pour fixer solidement le protège-lame de sécurité.
INSTALLATION DE LA ROUE DE
SUPPORT POUR LA BORDURE
(FIG 3)

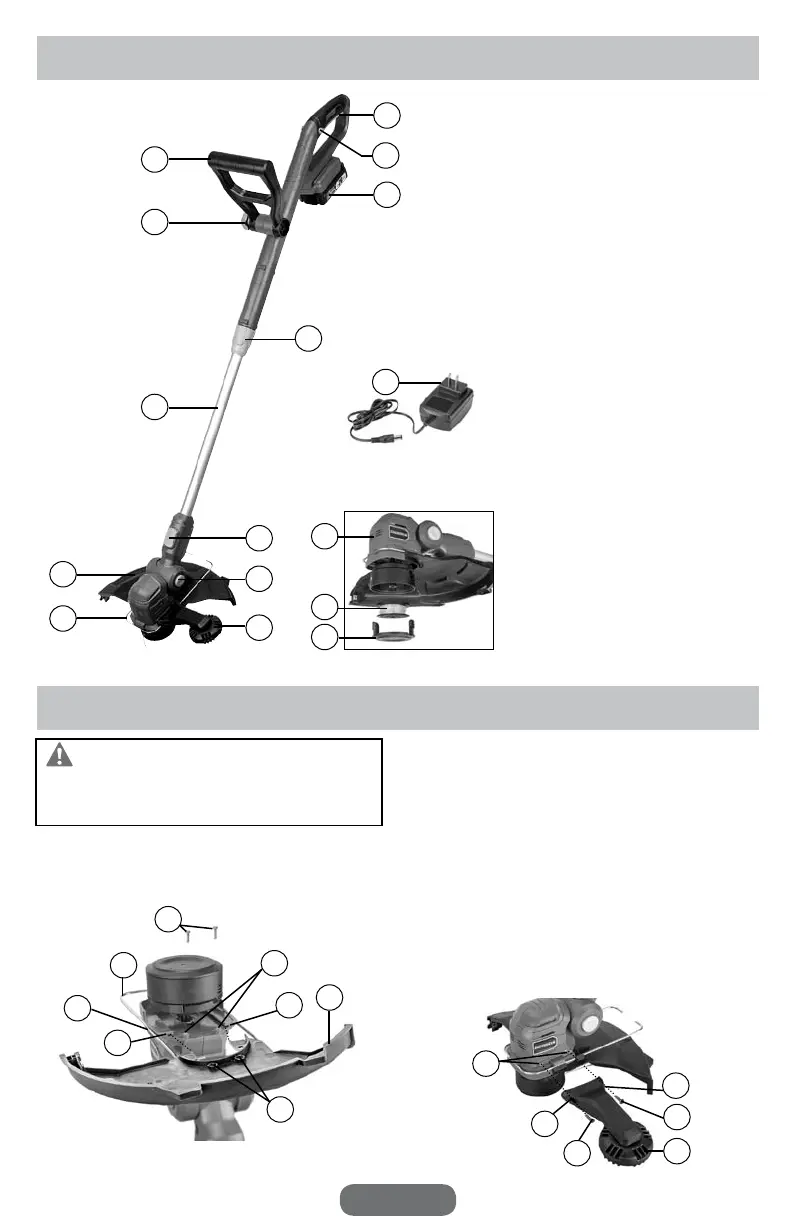

PRÉSENTATION DU PRODUIT
1. Interrupteur de gâchette
2. Interrupteur de verrouillage
3. Poignée auxiliaire
4. Bouton de verrouillage de la
poignée auxiliaire
5. Bloc-batterie
6. Coupleur de tige télescopique
7. Tige
8. Bouton de verrouillage de rotation
de la tête
9. Bouton de verrouillage
d'inclinaison de la tête
10. Protège-lame de sécurité
11. Chargeur
12. Tête du moteur
13. Protège-fil
14. Roue de support pour la bordure
15. Bobine
16. Capuchon de la bobine
16
15
14
5
9
10
6
7
8
4
3
1
2
12
13
11
FIG 1
10
13
S1
S2
S3
G1
G2
FIG 2
G2
FIG 3
S4
S3
S3
14
S5
S4
