Español

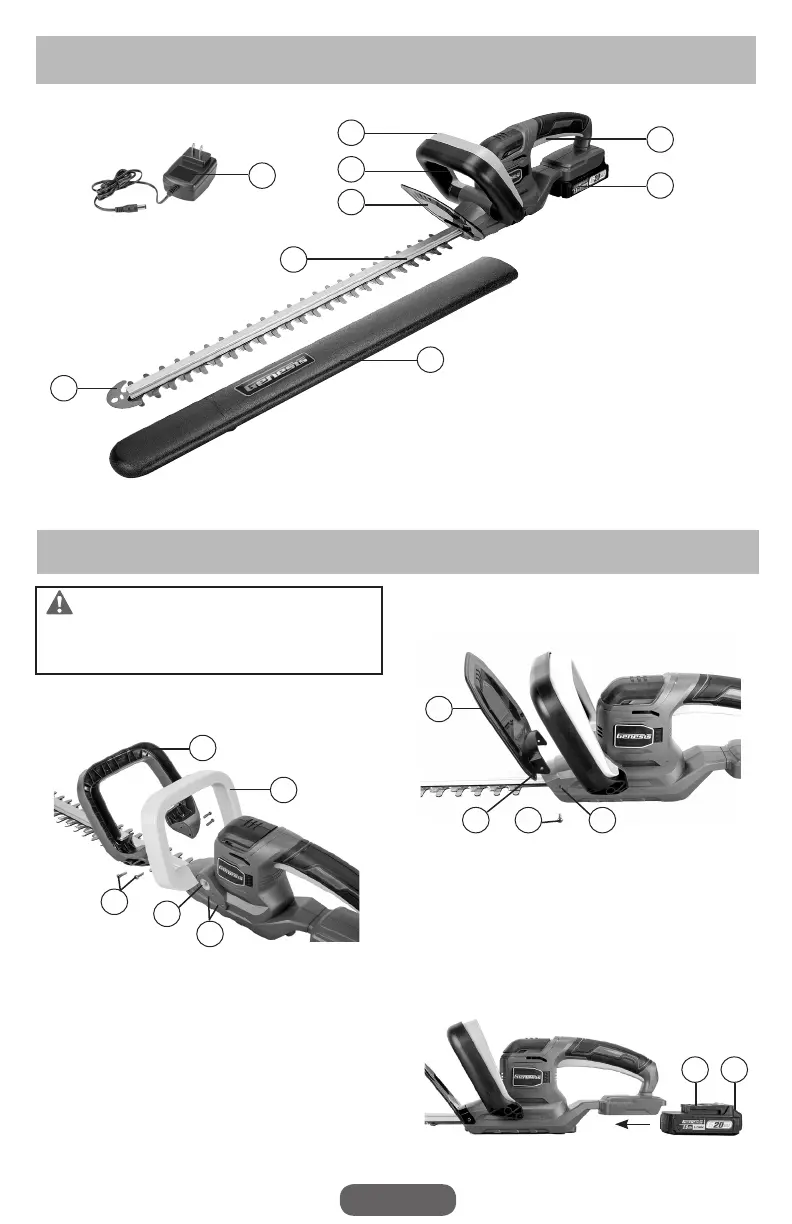

DESCRIPCIÓN DEL PRODUCTO
ENSAMBLAJE Y AJUSTES
ADVERTENCIA: Asegúrese
siempre de que el producto esté apagado y la batería
desconectada antes de ajustar, agregar accesorios o
verificar una función en el producto.
INSTALACIÓN DEL INTERRUPTOR Y
LA MANGO FRONTALES (FIG 2)
1.
Instale el interruptor frontal (2) encajando los bloques
cuadrados en los extremos abiertos del interruptor
frontal en las ranuras cuadradas (2a) en la carcasa,
siguiendo el ángulo mostrado en la FIG 2.
2.
Instale la mango frontal (4) colocándola sobre el
interruptor frontal, asegurándose de que esté alineada
con los orificios para tornillos (S2) en ambos lados de
la carcasa.
3.
Apriete dos tornillos (S1) en cada lado para asegurar el
mango frontal en su lugar.
INSTALACIÓN DE LA PROTECTOR
DE SEGURIDAD (FIG 3)
1.
Deslice la protector de seguridad (5) sobre la carcasa
como se muestra en la FIG 3. Asegúrese de que los
agujeros para los tornillos (S3) en la protector coincidan
con los agujeros para los tornillos (S4) en la carcasa.
2.
Apriete un tornillo (S5) en cada lado para asegurar la
protector de seguridad en su lugar.
INSTALACIÓN Y RETIRADA DEL
PAQUETE DE BATERÍA (FIG 4)
1. Interruptor de gatillo trasero
2. Interruptor frontal
3. Paquete de baterías
4. Mango frontal
5. Protector de seguridad
6. Hojas de corte
7. Protección de la punta de la
hoja
8. Cubierta de la hoja
9. Cargador
FIG 1
5
6
7
8
4
3
1
2
9
FIG 2
2
4
S1
S2
2a
FIG 3
S3
S4
5
S5
FIG 4
3 3a
