130

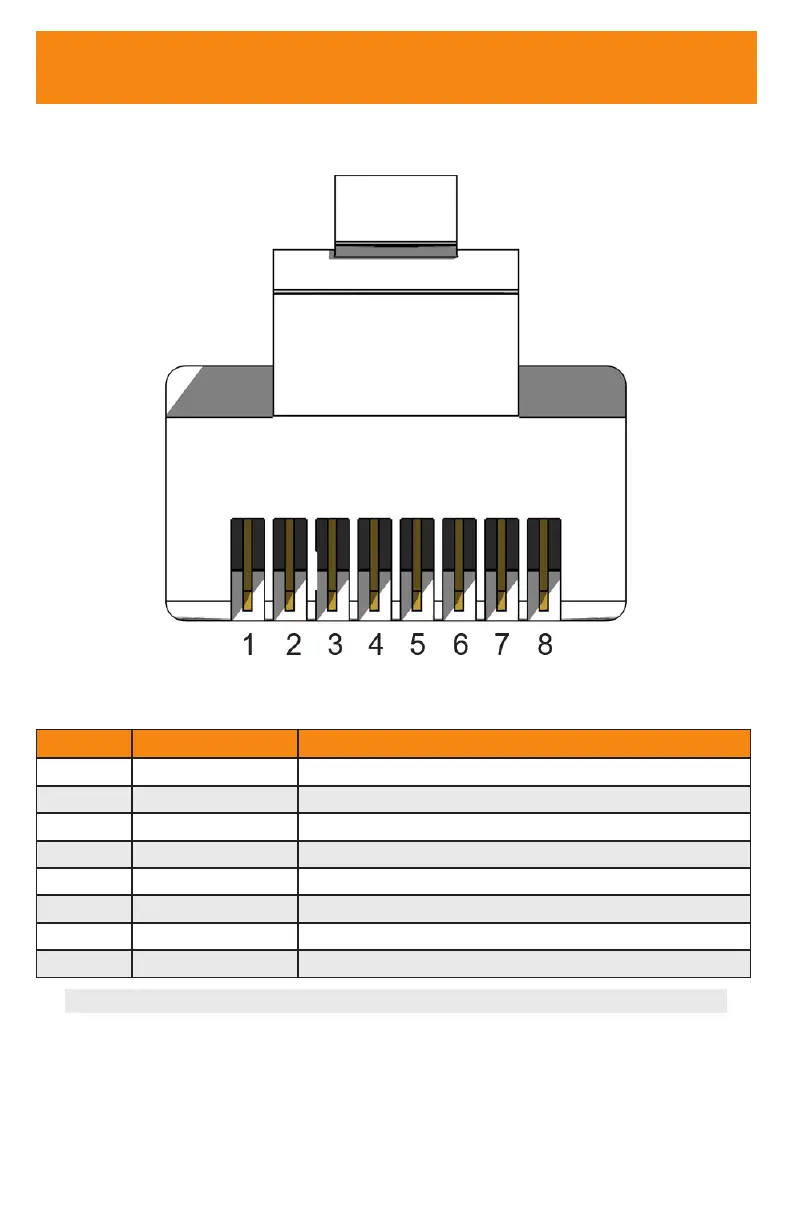

Network Cable Diagram
Gefen recommends the TIA/EIA-568-B wiring option. Use the table below when eld-
terminating cable for use with Gefen products.
Pin Color Description
1 Orange/White TD+ (Transmit Data, positive differential signal)
2 Orange TD- (Transmit Data, negative differential signal)
3 Green/White RD+ (Receive Data, positive differential signal)
4 Blue Unused
5 Blue/White Unused
6 Green RD- (Receive Data, negative differential signal)
7 Brown/White Unused
8 Brown Unused
Note: Shielded CAT-5e (or better) cabling is recommended.
APPENDIX
