20 49-2000930 Rev. 1
Instalación - UVC 9420 y 9480

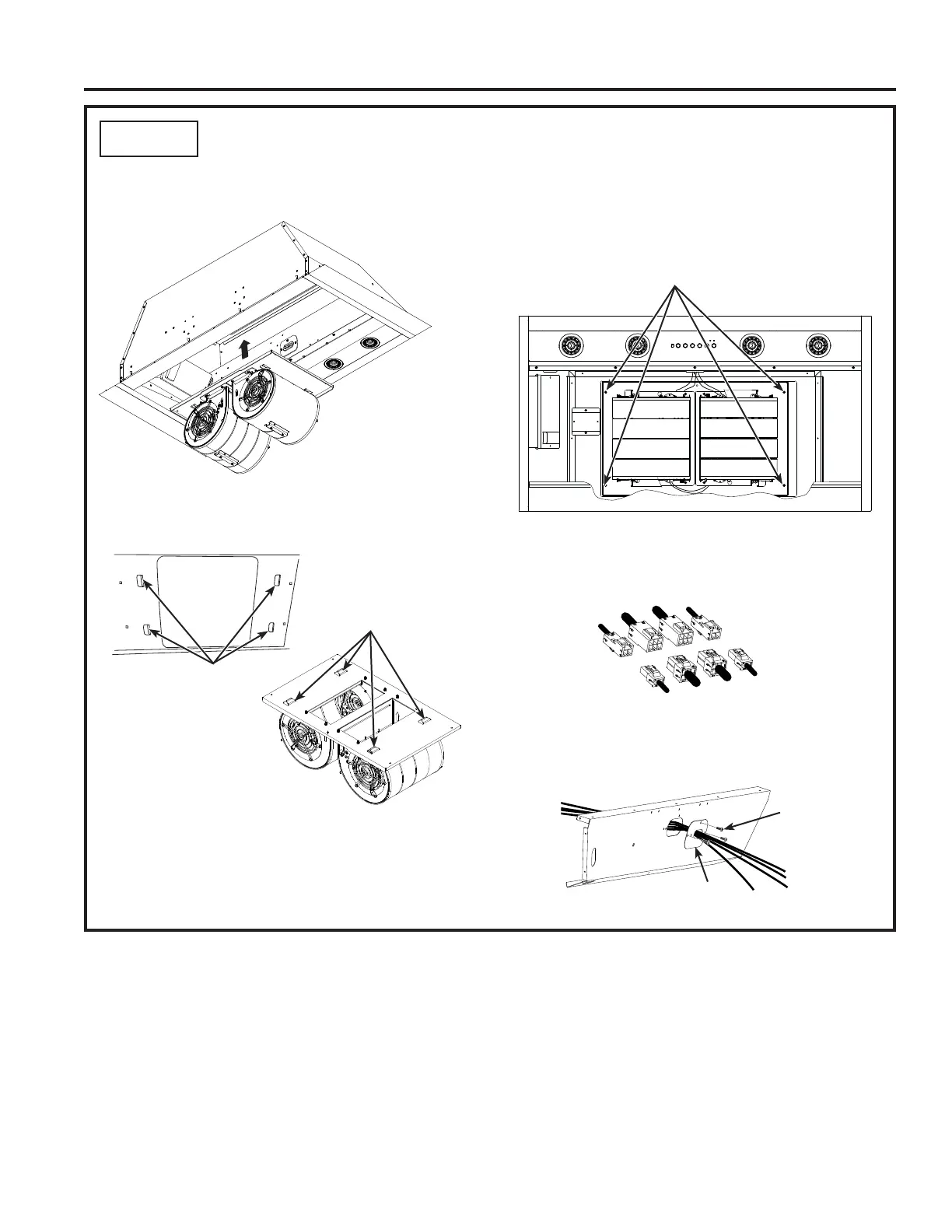

PASO 5
INSTALE EL ENSAMBLE DEL MOTOR DEL CALENTADOR - MÉTODO
1 PARA UVC-9420 Y 9480
1. Levante el ensamble del motor sobre la base de
inserción.
2. Inserte las lengüetas de ensamble del motor del
calentador en las ranuras de la campana y deslice ésta
hacia la izquierda, asegurándose de que las 4 lengüetas
queden adheridas.
$MXVWHORVWRUQLOORVUHWLUDGRVFRQDQWHULRULGDG±
consulte sobre el Retiro del Ensamble del Motor en la
sección de la Base de la Campana. Asegúrese de que el
motor del calentador esté asegurado de manera firme a
la base de la campana.
4. Vuelva a conectar los 4 cables del motor con aquellos
del lateral de la campana, e inserte los mismos en el
área protegida debajo del panel de control.
5. Monte la tapa metálica y ajuste los 3 tornillos para
asegurar la tapa al cuerpo de la campana.
Ranuras en la Campana
Lengüetas de Montaje
Tornillos
Conectores del Lado
de la Campana
Conectores del
Lado del Motor
Tapa Metálica
Tornillos
INSTALACIÓN
