Instrucciones de instalación
15

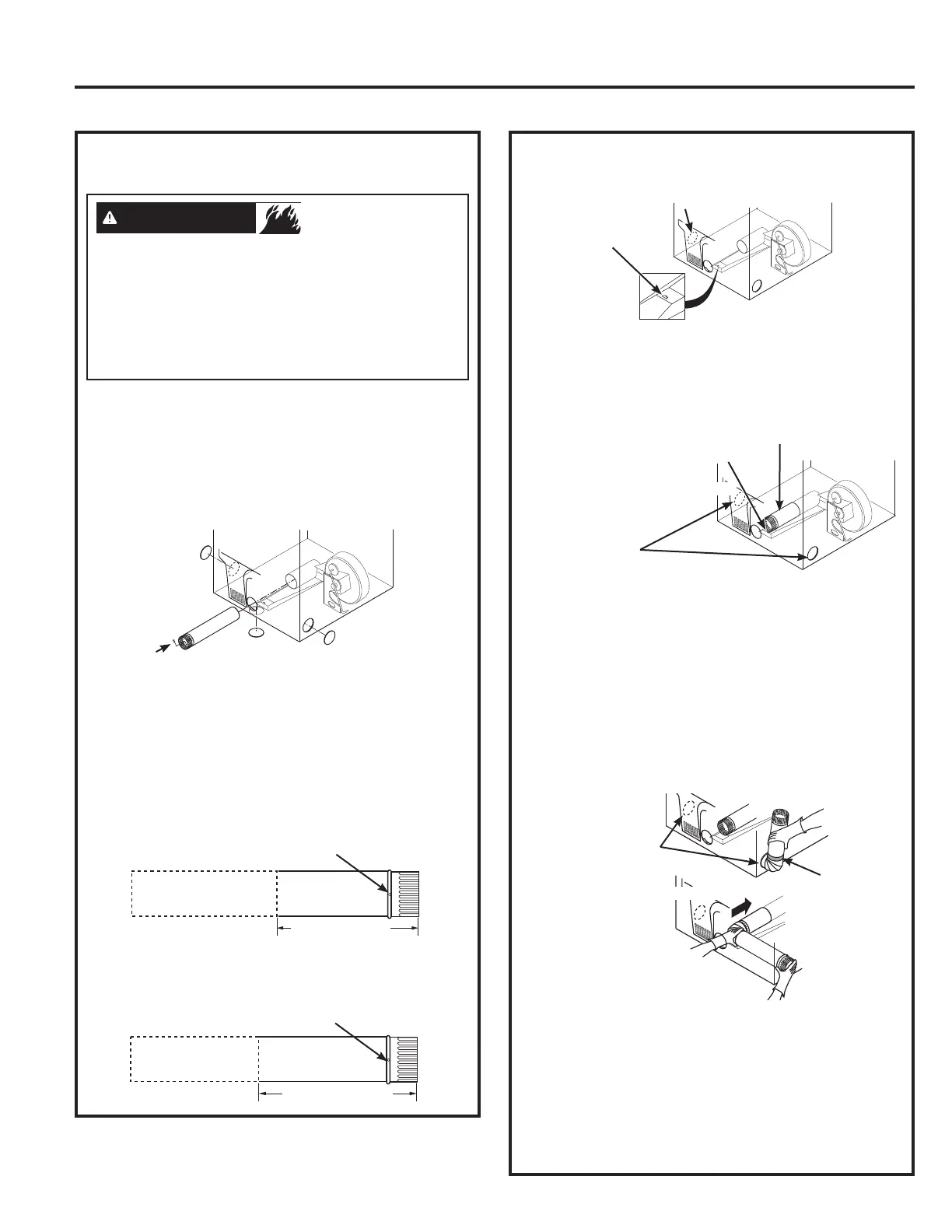

SALIDA AL EXTERIOR DE LA SECADORA
(cont.)
VENTILACIÓN LATERAL O POR LA
PARTE INFERIOR
Desconecte la secadora del suministro eléctrico.
Use guantes y protectores para brazos.
Cierre la abertura trasera con la placa
protectora (Kit WE49X22606).
Si esto no se cumple, se podrá producir una
incendio, descarga eléctrica o laceraciones.
ADVERTENCIA
- Riesgo de incendio
La secadora cuenta con una salida hacia la derecha
del gabinete sólo en modelos eléctricos.
La secadora cuenta con una salida hacia la izquierda
del gabinete en modelos a gas y eléctricos.
La secadora cuenta con una salida por la parte
inferior del gabinete en modelos a gas y eléctricos.
Despegue y quite la tapa derecha (sólo modelos a
eléctrico), izquierda o por la parte inferior según
corresponda. Quite el tornillo ubicado dentro del
conducto de salida de la secadora y consérvelo.
Saque el conducto de la secadora.
Quite el
tornillo y
consérvelo
Quite la tapa deseada (sólo una)
Derecha
(sólo modelos
a eléctrico)
Izquierda
Parte
inferior
Corte el conducto como puede verse y conserve la
porción A.
Orificio de montaje
A
9
1
»2” (24.13cm)
Orificio de montaje
A
10
1
»2” (26.67cm)
Para los modelos GTD60, GTD65 y GTD68
solamente, use la dimensión de abajo:
VENTILACIÓN LATERAL O POR LA
PARTE INFERIOR (cont.)
A través de la abertura trasera, ubique la lengüeta en
el medio de la base del artefacto. Levante la lengüeta
hasta alrededor de 45°, utilizando un destornillador de
lados planos.
CÓMO AGREGAR UN CONDUCTO NUEVO
Vuelva a conectar la porción cortada “A” del conducto
a la caja del ventilador. Asegúrese de que el conducto
más corto se encuentre alineado con la lengüeta de la
base. Utilice el tornillo conservado con anterioridad para
sujetar el conducto en su lugar a través de la lengüeta de
la base del artefacto.
CÓMO AGREGAR CODOS Y CONDUCTOS
DE SALIDA HACIA AL DERECHA (SÓLO
MODELOS A ELÉCTRICO) O IZQUIERDA O
DEL GABINETE
•
Arme previamente un codo de 4” con un conducto
de 4”. Coloque cinta de papel aluminio en la lista de
UL alrededor de la junta.
• Introduzca el montaje del conducto, el codo primero,
a través de la abertura lateral y conecte el codo al
conducto interno de la secadora.
Asegúrese de no tirar o dañar los cables
eléctricos ubicados dentro de la secadora
cuando introduzca el conducto.
Porción “A”
Derecha (sólo modelos
a eléctrico) o salida
del lado Izquierda
Orificio de montaje
Izquierda
Derecha
Gire la lengüeta
hasta 45°
No para modelos de gas
Izquierda
La salida puede
agregarse a los
lados derecha
(sólo modelos
a eléctrico) o
Izquierda
Cinta de
papel
aluminio en
la lista de
UL
Derecha
Izquierda
Derecha
Izquierda
