6
•
DE

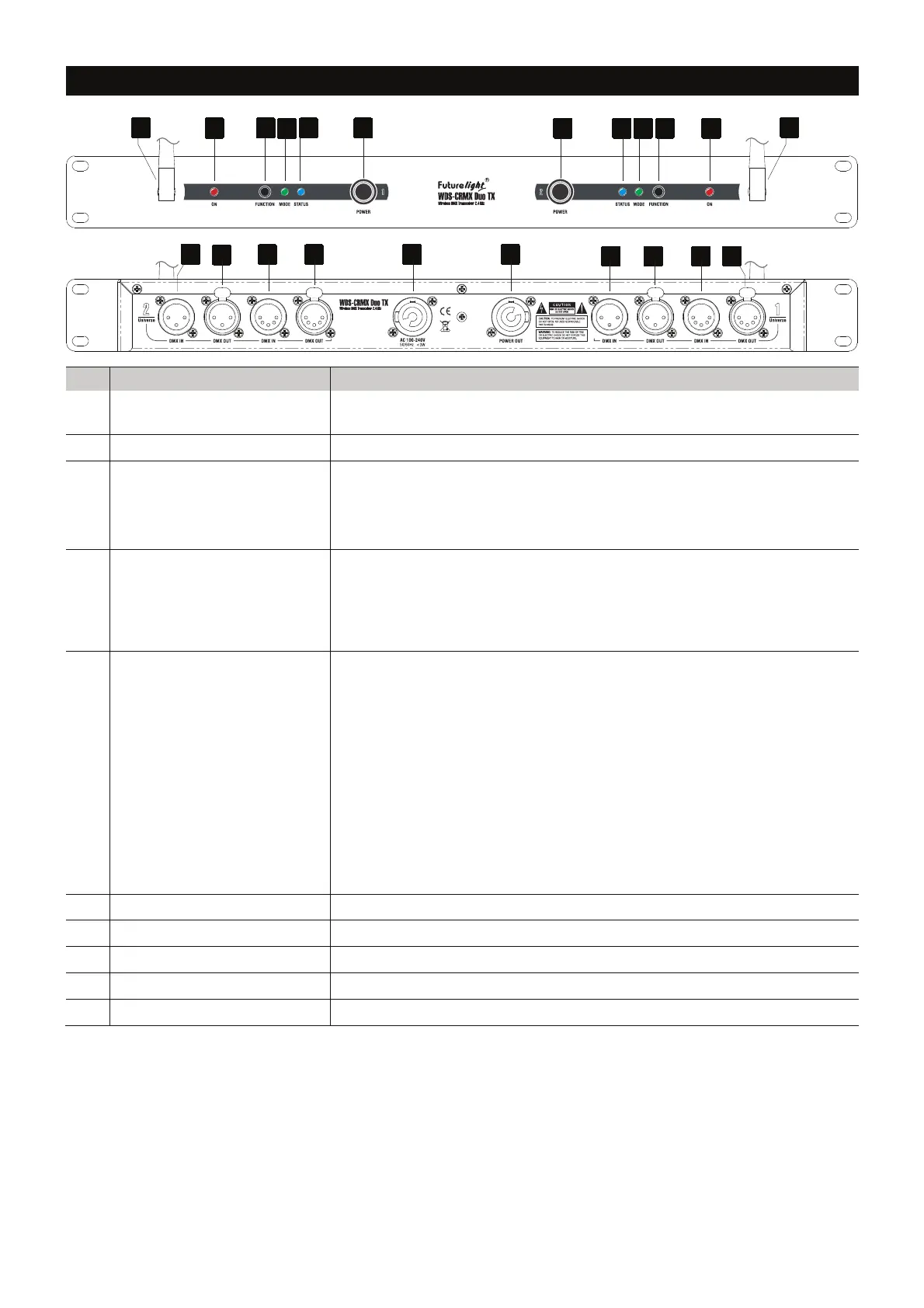

BEDIENELEMENTE UND ANSCHLÜSSE
Nr. Element Funktion
1 Antenne Schauben Sie die beiliegenden Antennen auf die Antennenanschlüsse und
richten Sie sie für den Betrieb senkrecht auf.
2 Betriebsanzeige ON Leuchtet rot bei eingeschaltetem Gerät.
3 Taste FUNCTION Im TX-Modus (Sender): Zum Aufbau einer Übertragungsstrecke kurz drücken.
In beiden Modi: Zum Trennen der Verbindung drei Sekunden drücken, bis die
blaue Statusanzeige am Empfänger erlischt.
Weitere Funktionen Abschnitt Bedienung, Seite 8.
4 RGB-Statusanzeige
MODE
Im TX-Modus (Sender): Zeigt die Einstellung des Frequenzbands an
(Übertragungsprotokoll umschalten, Seite 9).
Im RX-Modus (Empfänger): Zeigt die Signalstärke = Grün > 80%, Grün +
Rot 60-80%, Rot 30-60%, Rotes Blinken<30%, aus: Übertragungsstrecke
nicht aktiv
5 Blaue Statusanzeige
STATUS
Im TX-Modus (Sender):
• Leuchtet kontinuierlich: Übertragungsstrecke aktiv, DMX-Signale werden
gesendet
• Blinkt alle 1,0 s: Übertragungsstrecke aktiv, es liegt kein DMX-Signal an
• Blinkt alle 0,2 s: Das Gerät versucht, eine Übertragungsstrecke zu einem
Empfänger aufzubauen
Im RX-Modus (Empfänger):
• Leuchtet kontinuierlich: Übertragungsstrecke aktiv, DMX-Signale werden
empfangen
• Blinkt alle 1,0 s: Übertragungsstrecke aktiv, es liegt kein DMX-Signal an
• Blinkt alle 0,2 s: Das Gerät versucht, eine Übertragungsstrecke zu einem
Sender aufzubauen
• Aus: Übertragungsstrecke nicht aktiv
6 Netzschalter Schaltet das Gerät ein und aus.
7 Buchse DMX IN 3- und 5-poliger XLR-Eingangsstecker für DMX-Datenempfang.
8 Buchse DMX OUT 3- und 5-polige XLR-Ausgangsbuchse für DMX-Datenübermittlung.
9 Netzanschluss Stecken Sie hier die Netzleitung ein.
10 Netzausgang Zur Stromversorgung weiterer Geräte.
4
1
2
5
6
3
1
2
5
6
3
4
9
7
8
8
7
10
7
8
8
7
